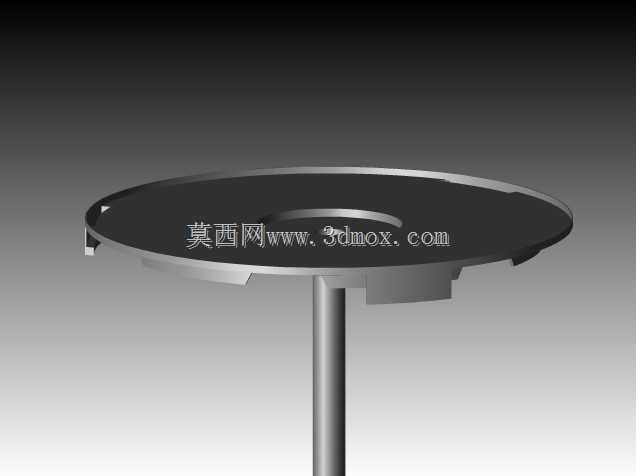

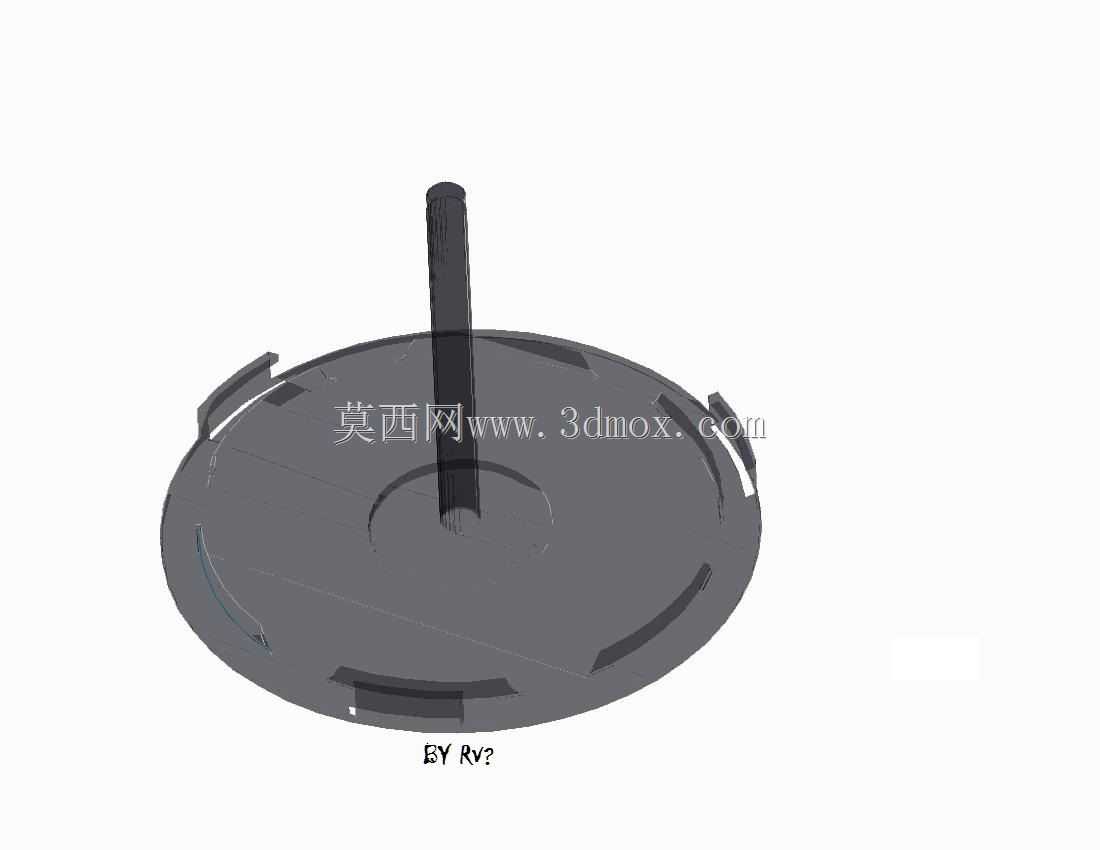

光盘收纳旋转承载碟盘结构设计

该结构主要应用于桌面式光盘收纳装置、车载碟片换盘机构以及小型影音设备的内置碟片承载单元，日常使用中可同时承载单张标准尺寸光盘，配合中心轴结构实现碟片的旋转取放，避免碟片存储过程中出现表面刮花、移位脱落的问题。从功能实现角度看，盘体边缘设置的多组卡扣结构，可在碟片放入后对光盘外缘形成均匀的限位约束，卡扣的弹性让位间隙设计，能够适配标准120mm直径光盘的尺寸公差，取放碟片时仅需轻压卡扣位置即可完成碟片的装卸，操作力度控制在普通使用者单手可完成的区间，不会出现卡扣过紧导致碟片掰弯、或是过松导致碟片轻易滑落的问题。中心的立柱结构一方面作为整个碟盘的旋转支撑轴，与收纳设备的基座轴承位配合，保证碟盘转动时的同轴度，转动过程无明显卡滞、偏摆，另一方面立柱顶端的导向段可在碟片放入时起到定位引导作用，让光盘中心孔顺利对准支撑位，无需刻意对位即可完成碟片的放置。设计过程中优先考虑了碟片的防护需求，盘体与碟片数据面接触的位置做了微凸的筋条设计，仅让筋条顶面接触光盘非数据区域的边缘，避免盘体整体平面贴合碟片数据面，减少长期存储过程中碟片表面的磨损，同时筋条之间的镂空区域可减少盘体与碟片之间的接触面积，避免潮湿环境下碟片与盘体粘连。安装边界上，盘体整体外径控制在125mm以内，中心立柱的直径匹配标准光盘中心孔的15mm尺寸，立柱总高度根据单层碟片存储的空间需求设置，安装时仅需将立柱底端插入基座的对应轴孔，无需额外紧固件即可完成装配，适配多数小型光盘收纳设备的内部安装空间。盘体边缘的缺口结构除了作为卡扣的弹性让位外，还可作为取碟时的手指让位空间，使用者可通过缺口位置捏住光盘边缘将碟片取出，无需抠动光盘中心孔，减少手上污渍接触碟片数据面的概率。整个结构的壁厚设计兼顾了结构强度与材料成本，常规注塑工艺下即可完成生产，成型后盘体平面度控制在合理范围内，转动时不会与周边相邻的存储层发生摩擦干涉，可满足多碟层叠收纳设备的层间距要求。
