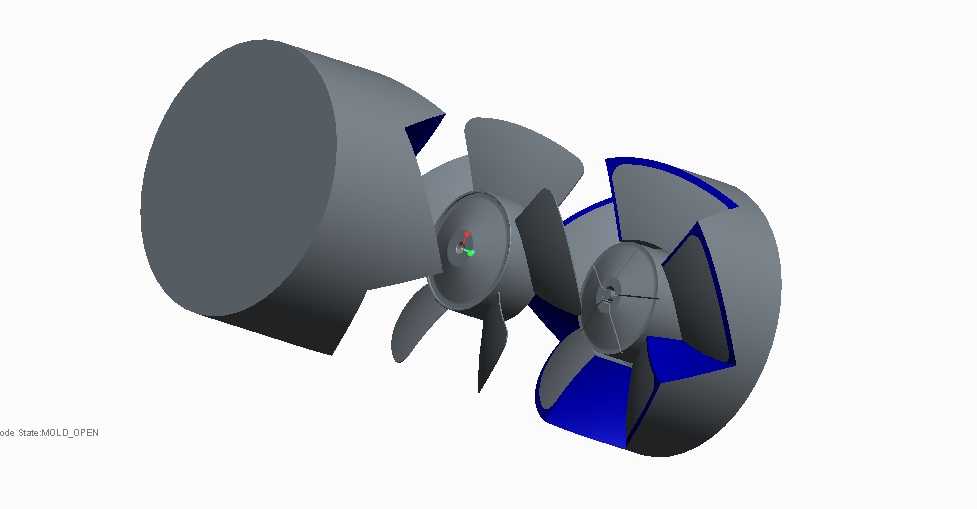

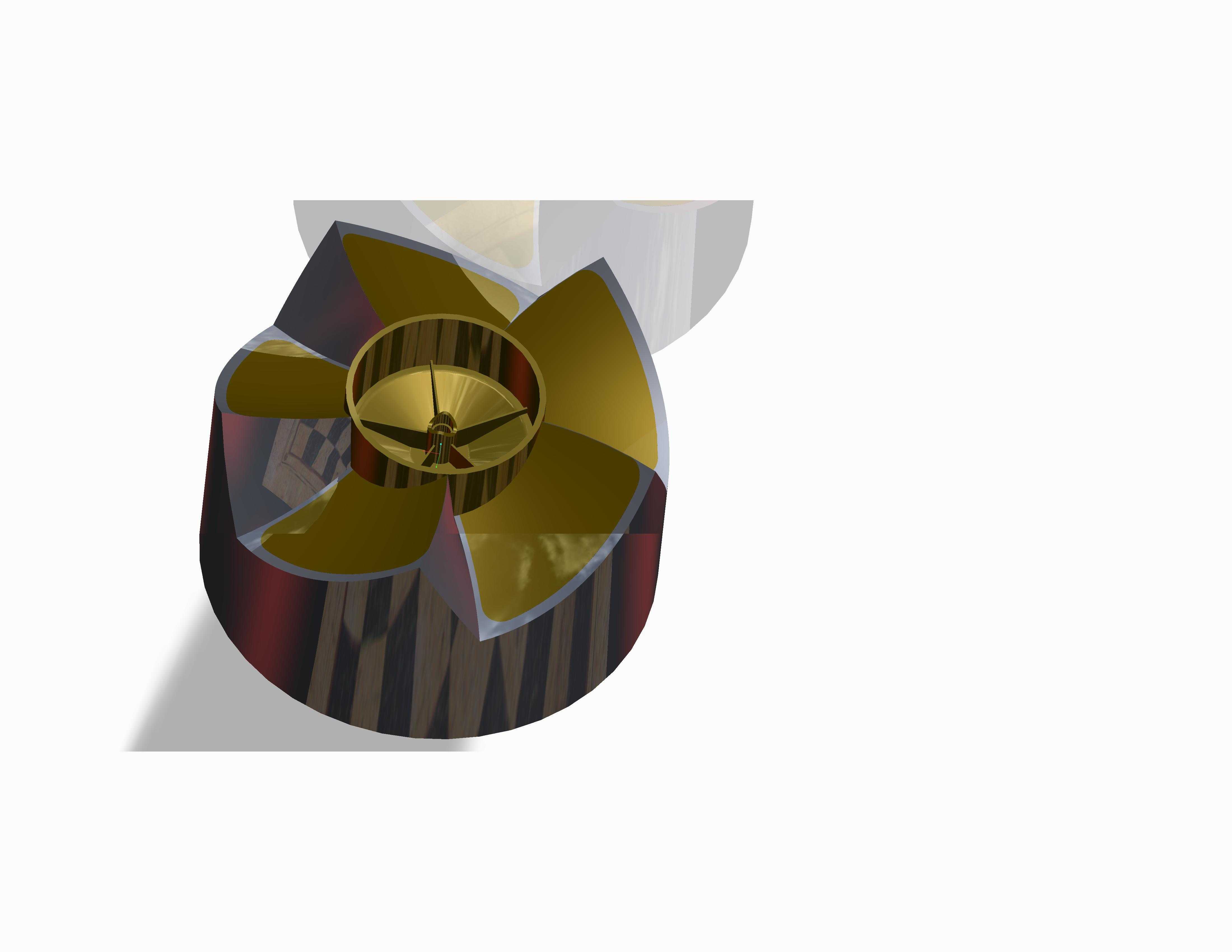

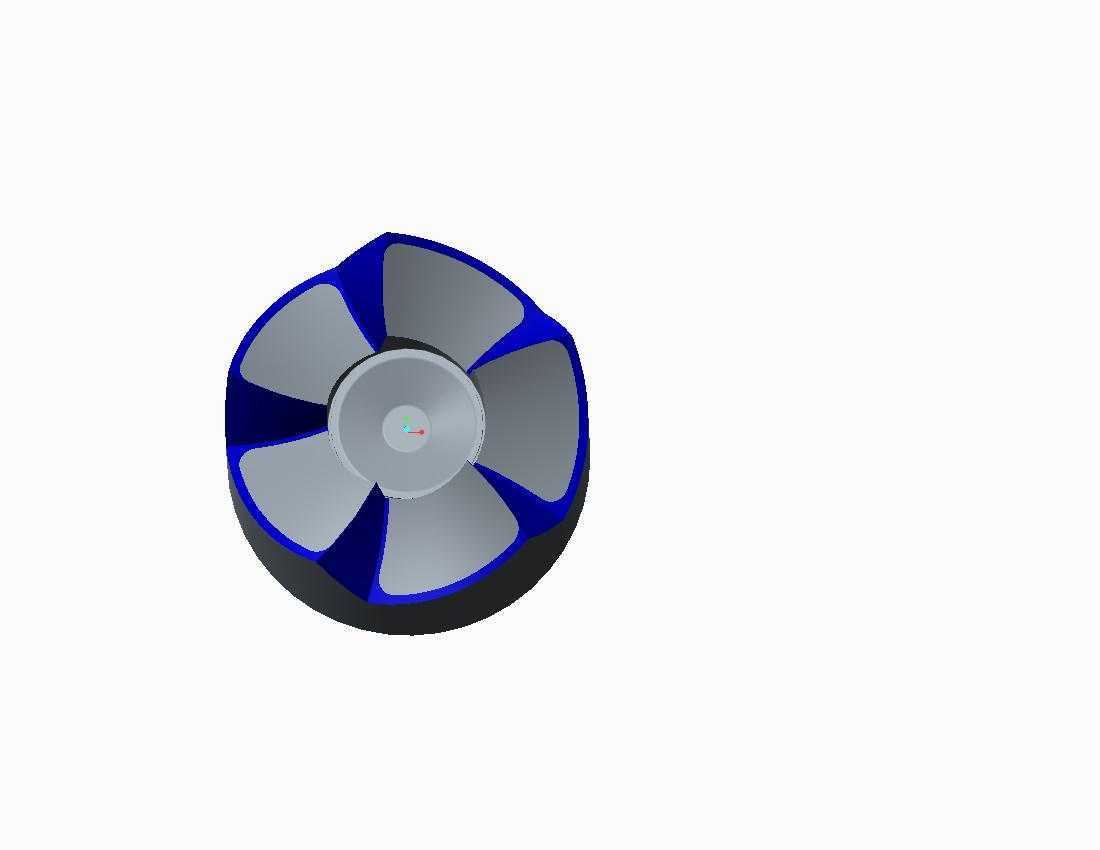

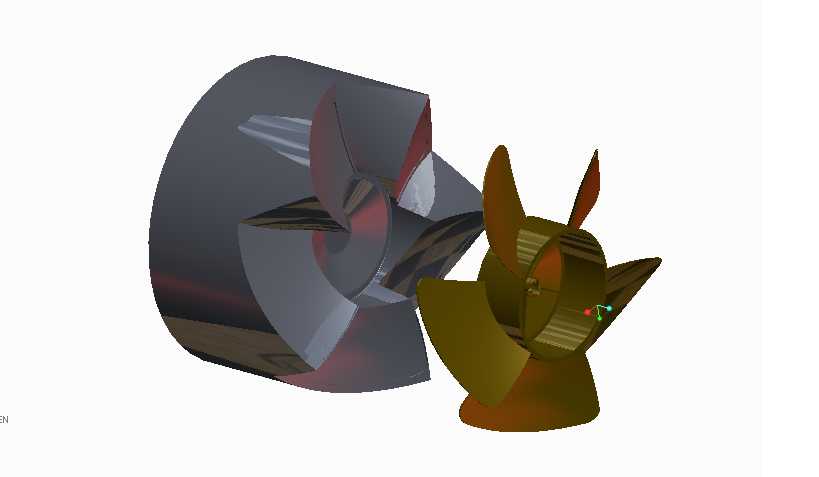

轴流风机芯腔结构三维数模

　　在工业通风、暖通空调、设备散热等多个工程场景中，轴流风机都是核心的流体输送部件，其内部流道的芯腔结构直接决定了风机的气动效率、运行噪音与输出风压，本次拆解建模的芯腔结构，是轴流风机完成气流导向、叶轮容装的核心承载部分。从实际工程应用来看，这类芯腔结构广泛适配于低压大流量的通风工况，不管是厂房侧壁的排风换气、电子设备机柜的强迫风冷，还是中央空调风管段的送风增压，都需要芯腔与叶轮的配合形成稳定的轴向流道，避免气流在腔体内产生紊流、涡流造成额外的能量损耗。

　　从结构功能上看，该芯腔首先承担了叶轮的安装定位功能，腔体中心的轮毂安装位与叶轮轮毂形成间隙配合，预留了叶轮高速旋转时的跳动余量，同时腔体的内壁型线是按照气流轴向流动的轨迹做的顺滑过渡，从进风侧的圆弧导入口到出风侧的直段稳流段，全程没有突兀的折角，能够减少气流与壁面的撞击损失。腔体的外缘设置了安装止口，能够直接与风机的外筒、防护网罩或者风管法兰做对接，安装边界的尺寸公差控制在IT7级，能够保证对接后整个流道的同轴度，避免出现台阶扰动气流。

　　设计思路上，这个芯腔的建模优先保证了流道的顺滑性，没有为了加工便利随意修改壁面的曲率，叶轮叶片的外缘与腔体内壁的间隙控制在叶轮直径的千分之五范围内，间隙过大会造成叶顶泄漏损失，降低风机的风压输出，间隙过小则容易在叶轮高速旋转时出现刮蹭故障，尤其是在高温工况下金属部件出现热胀冷缩时，预留的间隙能够完全覆盖变形量，避免运行卡滞。腔体的底部设置了轮毂支撑的加强结构，在不阻挡流道的前提下，提升了中心安装位的结构强度，能够承受叶轮旋转时产生的径向振动，避免长期运行后出现安装位松动、叶轮偏心的问题。

　　从安装边界来看，该芯腔的轴向长度与叶轮的轴向宽度匹配，进风侧伸出的导风段长度为腔体直径的0.2倍，能够对进入叶轮的气流做预整流，让进气方向更贴近轴向，减少进气攻角造成的叶片入口损失；出风侧的直段长度为腔体直径的0.3倍，能够让叶轮甩出的旋转气流在直段内调整为轴向流动，降低出口的动压损失，提升风机的实际送风距离。腔体的壁厚根据材质不同做了对应适配，如果采用塑料注塑成型，壁厚均匀控制在2.5-3mm，避免出现注塑缩痕；如果采用钣金焊接成型，壁厚选择1.5-2mm的冷轧钢板，焊接后做内壁打磨处理，保证壁面光滑度，减少壁面摩擦阻力。

　　在实际选型匹配时，这个芯腔结构可以直接适配对应直径的轴流叶轮，不需要额外修改流道型线，对于结构设计人员来说，可以直接调用该芯腔数模完成风机整机的装配，省去了流道反复迭代建模的时间，同时芯腔上预留的电机安装位、接线孔位都做了标准化设计，能够适配常规的单相异步电机或者直流无刷电机，安装孔位的中心距符合通用风机的安装尺寸规范，不需要重新设计安装支架。在做流体仿真分析时，该芯腔的内壁型线可以直接抽取作为流体域的边界，不需要做额外的几何修复，能够提升仿真前处理的效率，帮助设计人员快速验证不同叶轮搭配下的风机性能。

　　日常运维场景中，该芯腔的可拆卸结构设计也方便清理叶轮上积附的灰尘、纤维等杂物，尤其是在纺织车间、木工车间这类多粉尘的应用场景，不需要完全拆解风机整机，只需要拆开芯腔与外筒的连接螺栓，就可以露出叶轮做清理，降低运维的工作量。芯腔的表面做了防锈处理，在潮湿的通风工况下也不会出现锈蚀脱落的问题，避免锈渣被气流带入后续管道或者设备内部，影响送风洁净度。
