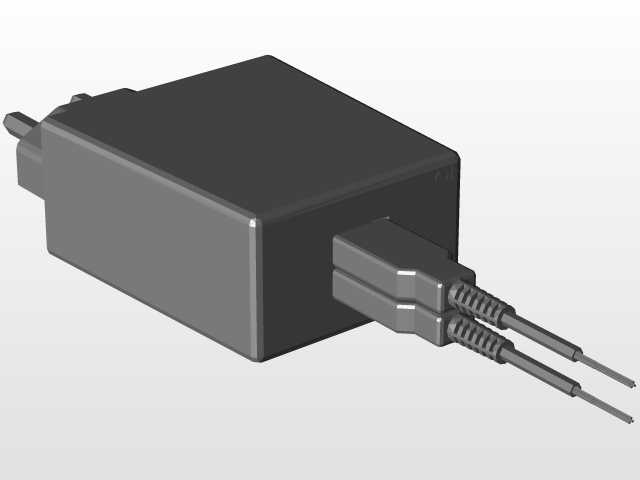

双输出端口常规款USB充电适配器结构设计

　　日常消费电子供电场景中，双口USB充电适配器是覆盖多设备同时补能需求的核心配件，这款常规款双输出USB充电器的结构设计，完全围绕民用低压供电场景的实际使用逻辑搭建，没有冗余的异形结构，所有尺寸边界都适配通用墙插、桌面排插的安装空间要求。从实际使用场景来看，这类充电器主要适配家庭桌面、办公工位、商旅出行等多类场景，需要同时满足手机、蓝牙耳机、便携数码配件等两类小功率数码设备的直流供电需求，因此结构设计上首先要兼顾插脚的插拔稳定性与输出端口的插拔寿命。插脚部分采用国标扁形插脚结构，插脚外露长度、插脚中心距完全符合民用墙插的通用尺寸规范，插脚与内部PCB板的连接采用嵌件注塑固定方式，避免多次插拔后插脚松动移位，插脚顶端的圆弧倒角处理，

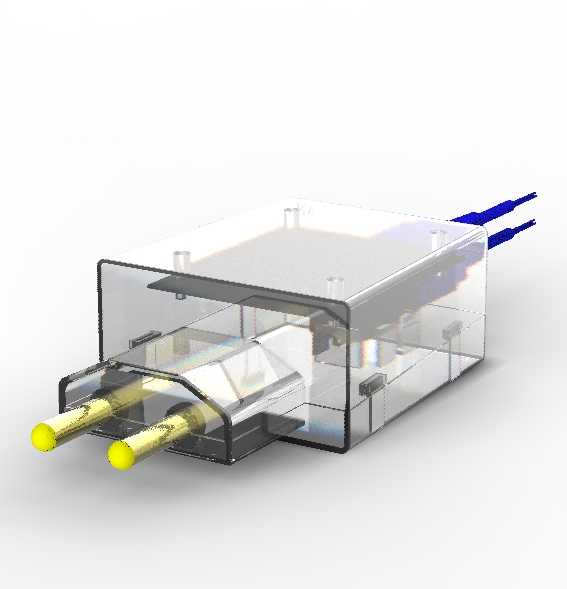

　　能降低插拔过程中对插座铜片的刮擦损耗，长期使用也不会出现插脚氧化导致的接触不良问题。外壳部分采用半透磨砂PC材质的一体式上盖搭配卡扣式底盖结构，壳体壁厚控制在1.2mm，既满足UL94-V0级阻燃要求的结构强度，又不会因为壁厚过大导致整体外形臃肿，壳体边缘做了R2.5的圆角过渡，没有尖锐棱角，日常拿取插拔时不会刮蹭手部，也能避免跌落时边角应力集中导致的壳体开裂。内部腔体的布局上，将高压整流模块、降压电路模块沿插脚延伸方向分层排布，两个USB输出端口平行布置在壳体出线端，端口中心距预留12mm的空间，完全可以容纳两个常规尺寸的USB公头同时插入，不会出现端口间距过窄导致相邻插头互相干涉的问题，输出端口的金属弹片采用铍铜材质，

　　表面做镀镍处理，插拔寿命可达5000次以上，能满足日常高频使用的耐磨要求。出线端的电源线引出位置做了喇叭口防弯折结构，线缆与壳体衔接处的应力释放槽长度为8mm，能避免日常拖拽线缆时线芯在根部断裂，提升线缆的抗弯折寿命。整体外形的长宽高尺寸控制在42mm36mm23mm的范围内，插入墙面插座后不会遮挡相邻的插座插孔，适配市面上绝大多数标准86型墙插、桌面多位排插的安装空间，不会出现因为充电器本身体积过大挤占其他插座位置的问题。散热结构的设计上，没有在壳体表面开设外露的散热孔，避免日常使用过程中灰尘、泼溅的液体进入腔体内部造成电路短路，而是通过壳体内部的导热胶将发热元件的热量传导到PC外壳上，依靠外壳表面的自然对流实现散热，

　　在双口同时满负载输出的工况下，外壳表面最高温度控制在45摄氏度以内，符合民用消费电子的安全温度要求。内部的绝缘隔离结构采用阻燃ABS挡片，将高压侧与低压输出侧完全物理隔离，隔离距离满足安规要求的6mm以上爬电距离，避免高压侧击穿后窜入低压输出端损坏外接数码设备。插脚与壳体的衔接处做了一圈凸起的密封挡边，插入插座后能贴合插座面板表面，减少灰尘从插脚缝隙进入壳体内部的概率。整个结构的拆分件仅包含上壳、下壳、插脚组件、PCB总成、USB端口组件、线缆防弯折套六个部分，没有多余的复杂结构件，装配时可以通过卡扣结构实现免螺丝装配，大幅提升量产装配效率，同时降低后期维修拆解的难度。从结构建模的角度来看，所有配合面的公差都控制在0.1mm以内，卡扣的扣合量设置为0.3mm，既保证装配后壳体接缝均匀，不会出现翘边缝隙过大的问题，又不会因为扣合量过大导致装配时卡扣断裂。壳体表面的半透磨砂效果通过模具晒纹实现，晒纹粒度选用MT11010号纹理，既能遮盖壳体表面的轻微缩水痕、熔接痕，又不会因为纹理过深导致表面容易积灰难以擦拭。两个USB输出端口的定位槽与壳体的同轴度公差控制在0.05mm以内，保证USB公头插入时不会出现偏斜卡滞的问题，插拔手感顺畅无卡顿。
