AutoCAD修剪功能练习用菱形法兰零件图

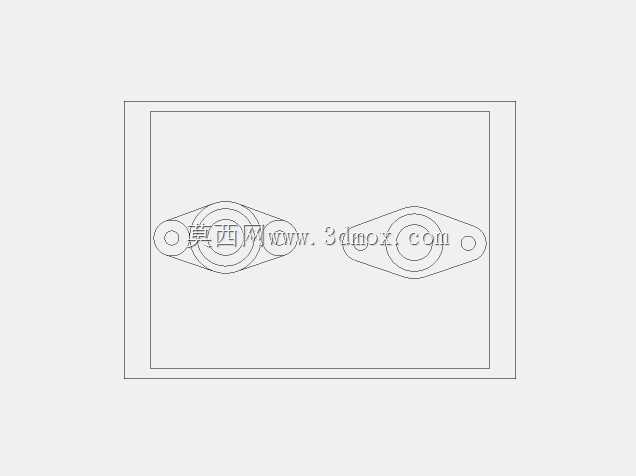

这类带对称安装孔的菱形法兰类零件，在流体管路连接、小型设备机座固定场景中应用十分广泛，日常做CAD绘图练习时选这类零件作为修剪功能的实操对象，能快速掌握线条裁剪、边界选取、对称图形绘制的核心技巧。从图形结构来看，零件整体呈两端收窄的菱形轮廓，中部设置环形凸台结构，两侧对称布置圆形安装通孔，绘制这类图形时，首先要确定中心对称轴线，先绘制出中部的同心圆结构作为基准，再向外延伸绘制菱形外轮廓的辅助线，后续通过修剪功能去除多余的交叉线段，就能快速得到规整的外轮廓边界。实际生产中这类零件的安装边界需要严格匹配对接件的孔位间距，绘图时要注意安装孔的中心距尺寸公差，避免后续安装出现孔位错位的问题，修剪操作时要精准选取轮廓边界，防止误删需要保留的安装孔、凸台轮廓线条。很多新手在练习修剪命令时，容易出现边界选取不全、修剪后残留碎线的问题，拿这类对称零件做练习，可以先绘制一半的轮廓通过镜像得到整体，再统一修剪交叉的辅助线，既能提升绘图效率，也能熟悉修剪命令中边界对象、修剪对象的选取逻辑。这类零件的实际用途多是作为管路对接的连接法兰，或是小型气动元件的安装固定座，中部的环形结构多是用来穿设轴类零件或是对接管路接头，两侧的安装孔用来穿设螺栓实现紧固，绘图时要注意环形凸台的内外径比例，以及安装孔到零件边缘的最小壁厚，避免后续加工时出现边缘强度不足的问题。做这类修剪练习时，不要只局限于把线条剪对，还要结合实际零件的加工要求去思考每一段轮廓的作用，比如外轮廓的倒角位置、安装孔的沉台结构，都可以在后续的练习中逐步添加，通过反复的修剪、延伸操作，熟悉CAD二维绘图的常用修改命令逻辑，为后续绘制复杂的装配图、零件加工图打下扎实的操作基础。
