异形锁扣钣金冲压成型结构设计

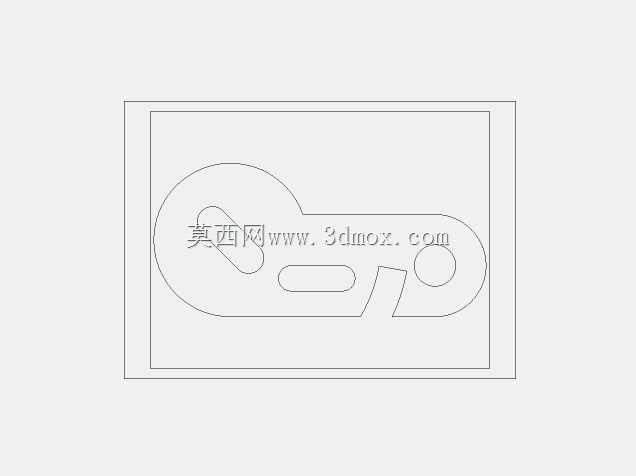

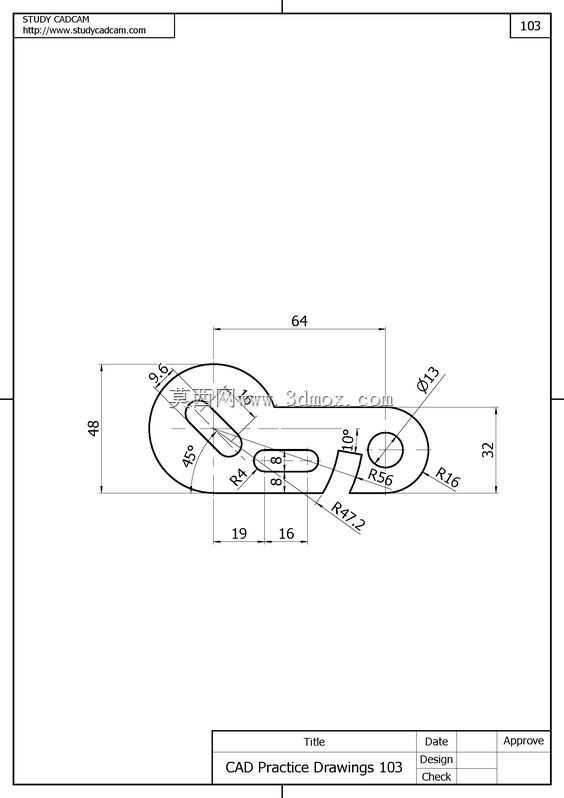

　　本次呈现的异形锁扣结构，主要面向小型机电设备舱门、便携工具箱、低压电气柜侧门等需要频繁开合的连接场景，替代传统螺丝紧固方式，减少拆装时的工具依赖，在需要定期维护的设备舱段使用时，能大幅缩短运维操作的开合耗时。从结构功能来看，该锁扣采用一体化钣金冲压成型思路，主体轮廓为非对称曲线造型，一端设置圆形铰接孔，用于和设备基体上的固定销轴配合，实现锁扣的翻转动作；中部预留长条形让位槽，在锁止过程中避让基体上的定位凸台，避免运动干涉；另一端设置弯折卡舌，翻转到位后可卡入基体对应卡槽内，实现舱门的压紧锁止，卡舌的弯折角度经过反复校核，锁止后能提供足够的预紧力，避免设备运输过程中因振动出现松脱异响。

　　设计过程中优先考虑了加工工艺性，整个构件采用单张钣金板材经落料、冲孔、弯折三道核心工序即可完成加工，无需额外焊接或拼接工序，能有效控制批量生产的加工成本，落料轮廓的曲线过渡全部采用圆弧平滑连接，避免尖锐棱角带来的应力集中问题，同时减少使用过程中划伤操作人员的风险。安装边界方面，铰接孔的中心距锁止端卡舌的距离经过匹配校核，适配厚度1.2-2mm的钣金舱门安装场景，安装时仅需在基体对应位置焊接固定销轴、在舱门侧加工对应卡槽即可完成装配，无需额外复杂的安装工装。长条形让位槽的长度和宽度尺寸，充分考虑了不同加工批次的钣金件公差累积，预留了0.8mm的间隙余量，即使存在小幅的安装位置偏差，锁扣翻转过程中也不会出现卡滞问题。

　　锁扣的主体板材厚度选用1.5mm冷轧钢板，兼顾结构强度和弯折韧性，日常使用中可承受超过5000次的反复开合弯折而不出现断裂失效，表面处理可根据使用场景选择镀锌或喷塑工艺，适配室内或户外轻度腐蚀环境的使用需求。在结构细节处理上，铰接孔的边缘做了微小的翻边处理，既提升了孔位的结构强度，减少长期转动带来的孔位磨损，又能在销轴配合时形成一定的储油空间，涂抹少量润滑脂后可长期保持转动顺畅，减少运维保养频次。卡舌的接触端面做了微小的倒角处理，锁止过程中可顺畅滑入卡槽，不会出现端面卡滞顶死的情况，锁止到位后卡舌与卡槽的接触面为面接触，相比线接触结构能大幅降低接触应力，减少长期使用后的磨损变形量。

　　整个锁扣的外轮廓没有突出的尖锐结构，翻转过程中运动轨迹内无多余干涉点，安装后锁扣处于锁止状态时，外表面与舱门表面基本齐平，不会突出过多影响设备整体外观，也避免了突出结构勾挂周边线缆或操作人员衣物的问题。针对不同的使用载荷场景，该结构可通过调整板材厚度实现不同的锁止力需求，若用于重型设备舱门，可将板材厚度提升至2mm，同时对应调整铰接孔和让位槽的尺寸，即可满足更大载荷的锁止需求，整体结构的拓展性较强，可适配多种不同的设备安装场景。
