带键槽轴类传感器安装连接构件

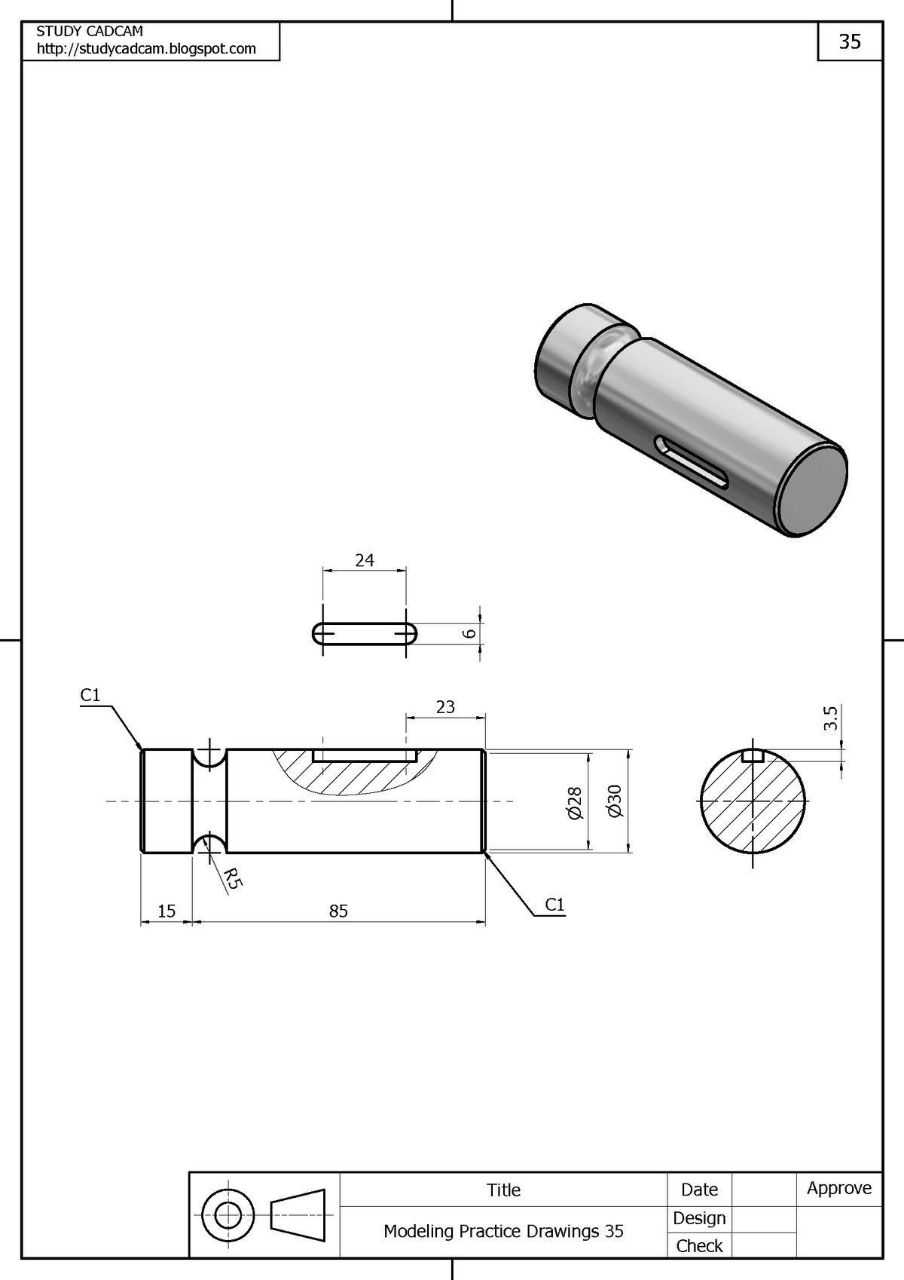

　　这类带键槽的轴类构件，常作为传感器配套的安装连接载体，在工业检测、传动系统信号采集场景中承担定位与扭矩传递的作用，很多旋转工况下的转速、位置传感器，都需要通过这类轴件和被测传动端做刚性连接，避免检测过程中出现相对滑移导致信号失真。从结构设计来看，主体采用阶梯轴构型，不同轴径段分别对应不同的装配需求：直径28的轴段多作为轴承安装位，和标准深沟球轴承内圈做过渡配合，保证转动过程中的同轴度；直径30的轴段为主体承载段，承担主要的扭矩传递载荷；端部的C1倒角是装配导向结构，既可以避免安装时刮伤配合件内孔，也能去除机加工产生的锐边毛刺，防止装配过程中划伤操作人员。轴身开设的键槽是核心传力结构，键槽宽度6、长度24的尺寸，

　　适配标准平键的安装规格，装配时平键嵌入轴和轮毂的键槽内，通过侧面承压传递扭矩，相比过盈配合的连接方式，键连接具备可拆卸性，方便后期传感器的校准、维护与更换，同时能承受更大的交变载荷，避免高速转动下连接松动。轴端的35度倒角结构，是和传感器检测端的配合定位面，这个角度的设计既可以保证轴件插入传感器安装孔时的导向顺畅，也能在轴向形成定位止口，控制轴件的轴向窜动量，保证传感器检测间隙的稳定性，避免轴向窜动带来的检测误差。从尺寸边界来看，轴件总长度方向的尺寸分段明确，15mm的端部定位段长度、85mm的主体承载段长度，加上端部倒角的延伸尺寸，整体安装占用的轴向空间可以提前在装配设计时做预留，径向最大尺寸30mm，

　　也能适配多数小型传感器的安装孔位公差要求。设计这类轴件的时候，首先要考虑的是同轴度公差，不同轴径段的同轴度需要控制在0.02mm以内，否则转动过程中会出现偏心，不仅会带来振动噪声，还会导致传感器检测的信号出现周期性波动，影响检测精度。其次是键槽的对称度公差，键槽相对于轴中心线的对称度需要控制在0.015mm以内，否则平键装配后会出现单侧受力，长期交变载荷下容易出现键的剪切断裂，也会加剧键槽侧壁的磨损，缩短构件的使用寿命。表面粗糙度的设计也有明确区分，轴承安装位的表面粗糙度需要达到Ra1.6，保证和轴承内圈的配合紧密性，避免跑内圈的故障；键槽侧壁的粗糙度需要达到Ra3.2，保证平键和键槽的接触面积均匀；非配合面的粗糙度达到Ra6.

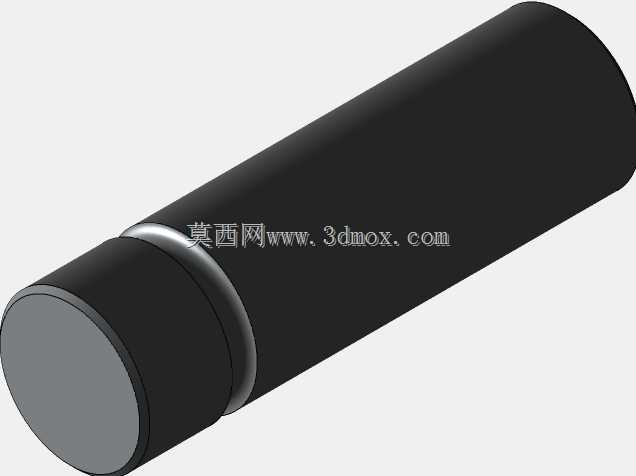

　　3即可，不需要过高的加工精度，平衡加工成本和使用性能。在实际建模过程中，这类轴件的建模逻辑需要遵循机加工的工艺顺序，先通过旋转特征做出主体阶梯轴的轮廓，再通过拉伸切除特征加工键槽结构，最后添加倒角特征，建模过程中需要注意尺寸的关联性，比如轴径和键槽深度的对应关系，要符合机械设计手册里的平键槽尺寸标准，不能随意设定键槽深度，否则会导致标准平键无法装配，或者键的露出高度不符合要求，影响传动可靠性。这类构件在实际使用中，常应用在小型传动设备的转速检测工位，比如输送带的驱动辊端、小型电机的输出轴端，通过轴件和被测轴连接，带动传感器的码盘转动，实现转速、转角的实时检测，也有部分应用在位移传感器的传动连接中，将直线运动通过轴件的导向传递给传感器检测端，保证运动传递的直线度。需要注意的是，这类轴件的材质多选45号钢做调质处理，硬度达到HB220-250，既具备足够的强度承受扭矩载荷，也具备较好的切削加工性能，加工完成后需要做发黑处理，提升表面防锈能力，适应工业现场的复杂工况。
