直筒式木质小杯结构设计方案

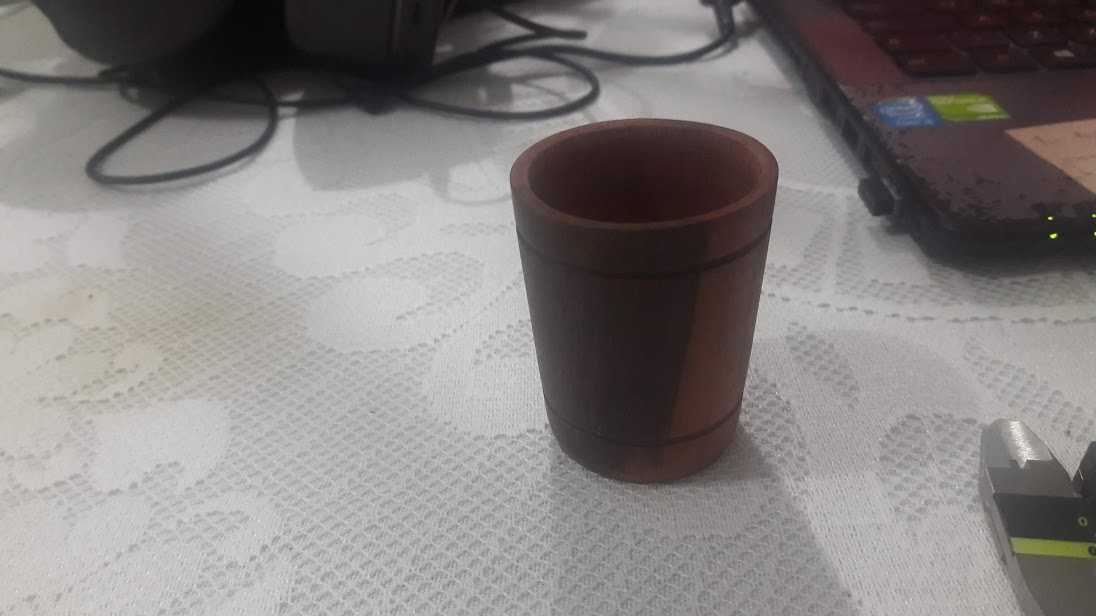

　　日常桌面场景中，这类直筒木质小杯常被用作小型盛具，可盛放常温饮品、桌面零散小零件或是文玩收纳物件，相比塑料杯体，实木材质的触感温润，放置在桌面时的阻尼感更强，不易被误碰滑落，也不会像金属容器那样在接触常温液体时产生凝露打湿桌面。从结构设计角度看，该杯体采用单段直筒构型，整体无额外拼接结构，杯壁厚度均匀控制在3mm左右，既保证了杯体的结构强度，避免日常拿取时受力开裂，也不会因为壁厚过大导致整体重量过重，单手握持的配重刚好贴合掌心受力区域。杯口位置做了0.5mm的圆角倒边处理，没有尖锐的棱边，接触口唇或者拿取时不会产生刮蹭感，杯底位置做了内凹0.2mm的止口设计，放置在平整桌面时，杯底边缘不会因为桌面微小的不平整产生晃动，同时能减少杯底平面与桌面的摩擦面积，避免长期放置磨花杯底的木质表面。

　　建模过程中优先采用旋转凸台的成型逻辑，先绘制过杯体中心轴线的半剖面草图，草图轮廓严格控制各段的直线度，杯身外壁的三段环线是加工过程中自然形成的装夹定位痕迹，并非额外拼接的结构，建模时可通过浅凹槽特征还原该细节，不需要做拆分件处理，保证整个杯体是单一实体结构，符合实木车削加工的工艺逻辑。设计时需要重点把控杯体内腔的深度与外壁高度的差值，杯底的实体厚度保持在4mm，既能够承受日常盛放物品的重量，也不会因为杯底过薄导致放置时受力开裂。

　　从安装边界来看，该杯体的最大外径为60mm，整体高度为90mm，内腔直径为54mm，内腔深度为86mm，放置时占用的桌面投影面积仅为0.0028㎡，不会过多占用桌面的操作空间，适合放在工位桌面、茶桌或是工作台的边角位置。日常使用场景中，这类小杯不需要额外的固定结构，依靠自身重量即可稳定放置，杯体的外表面做打磨抛光处理后，不需要额外喷涂油漆，依靠木质本身的纹理即可达到较好的外观效果，同时避免了涂层脱落带来的使用隐患。

　　结构校核阶段，需要重点验证杯壁的受力情况，当杯体内盛满常温液体时，杯壁承受的侧向压力均匀分布，均匀壁厚的结构可以让应力沿着杯壁均匀传导，不会出现局部应力集中的问题，即使受到轻微的侧向碰撞，3mm的壁厚也足够吸收碰撞能量，不会出现杯体碎裂的情况。杯口的圆角处理除了提升使用触感，也能在杯口受到磕碰时，将集中在棱边的冲击力分散到周边的杯壁区域，减少杯口崩边的概率。针对实木材料的湿胀干缩特性，设计时预留了0.1mm的尺寸余量，在环境湿度变化时，杯体的尺寸变形量控制在可接受范围内，不会出现杯体变形无法平稳放置的问题。

　　从加工适配性来看，该结构完全适配普通木工车床的车削加工流程，一次装夹即可完成外壁、内腔、杯口倒边、杯底止口的全部加工工序，不需要二次装夹找正，加工效率较高，加工完成后只需要简单打磨即可投入使用，不需要复杂的后处理工序。建模时的旋转特征逻辑也和实际车削加工的走刀路径完全匹配，导出的工程图可以直接用于加工指导，不需要额外调整尺寸标注逻辑，所有尺寸均以中心轴线为基准，符合回转体零件的标注规范，加工人员可以直接根据图纸完成加工，不需要进行尺寸换算。
