四足机甲Warfire仿生作战机器人结构

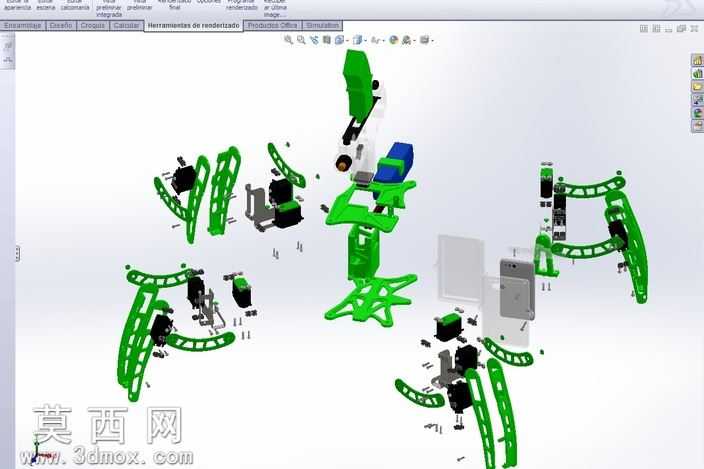

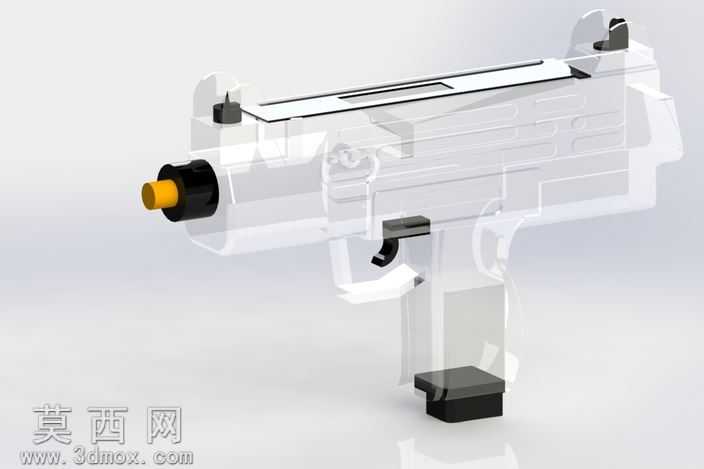

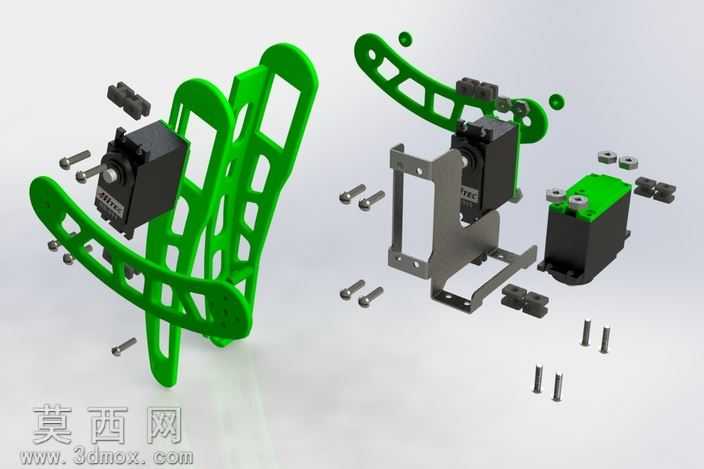

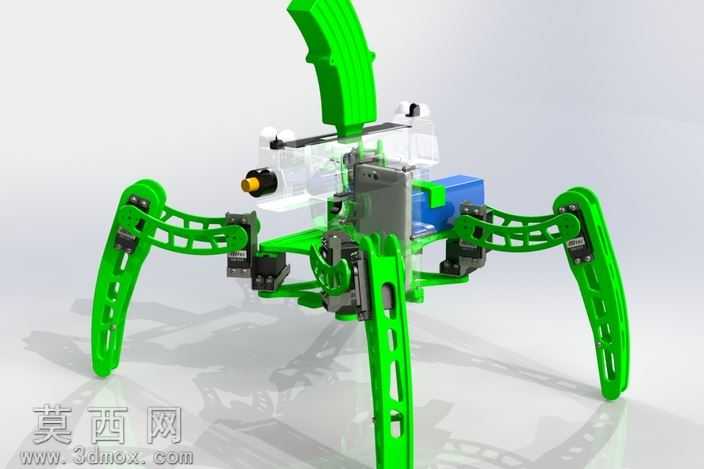

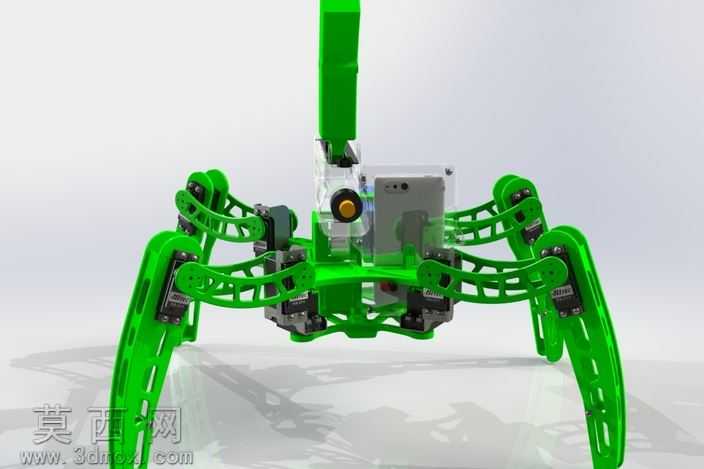

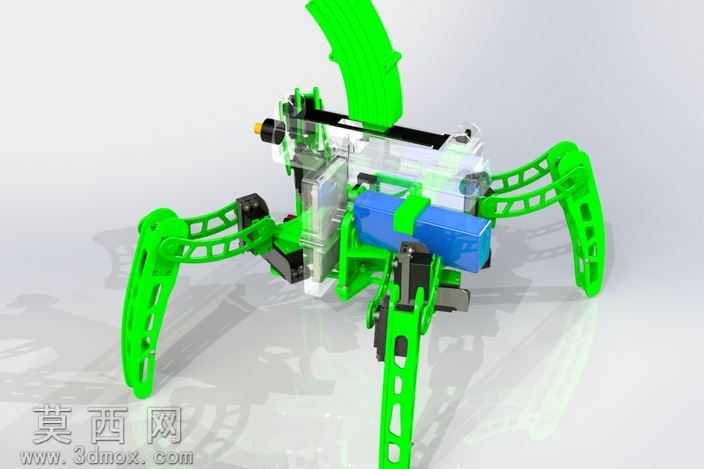

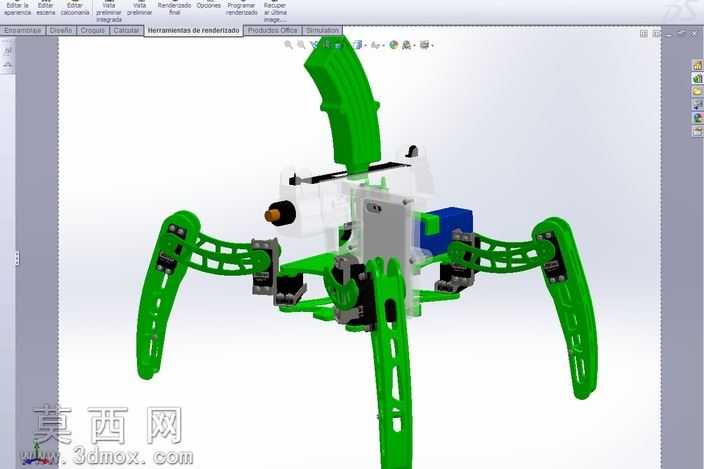

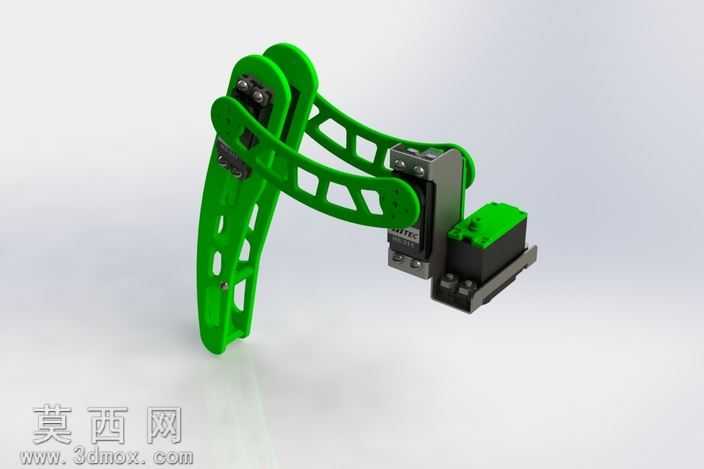

本作品为仿生四足作战机甲Warfire的三维结构设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际装配逻辑完成配合约束，可直接导出用于3D打印制作实体样机。建模过程中优先采用对称布局思路，四条行走腿结构完全一致，通过镜像特征快速完成整体框架搭建，有效减少重复建模工作量，同时保证四足运动的对称性与步态协调性。模型材质区分清晰：腿部支撑结构采用亮绿色工程塑料材质，模拟3D打印PLA耗材的哑光质感，表面做了镂空减重设计，在保证结构强度的同时最大限度降低整机重量；机身主控部分采用半透明PC材质，可直观展示内部舵机、电池、主控板的排布位置；搭载的主武器模块采用哑光黑金属材质，搭配黄色装饰件模拟瞄准调节结构，蓝色电池模块单独做了色彩区分，方便快速识别供电单元位置。结构设计上，每条腿部设置3处转动关节，对应12路伺服电机的安装位，舵机型号匹配Tec311规格，安装槽位预留了走线空间与螺丝固定孔位，可直接完成实物舵机的装配固定；机身上部预留了Xperia手机的安装卡位，可作为上位机实现视觉识别与远程操控功能，武器模块适配BB6毫米弹药的发射结构，供弹通道做了顺滑过渡处理避免卡弹问题，12V供电模块的安装位做了绝缘隔离设计，避免电路短路风险。渲染阶段采用工作室柔光环境，通过地面投影强化机甲的机械质感，半透明机身部分调整了折射参数，可清晰透出内部的机械结构细节，所有可动关节均做了活动间隙预留，装配后可实现四足行走、武器转向调节等动作，整体结构完全适配FDM3D打印工艺，无需额外添加支撑即可完成大部分零部件的打印制作，打印完成后仅需搭配标准螺丝、舵机与控制电路即可组装为可动的实体机甲样机，兼顾玩具的趣味性与机械结构的教学参考价值。
