农用谷物干燥作业成套设备结构展示

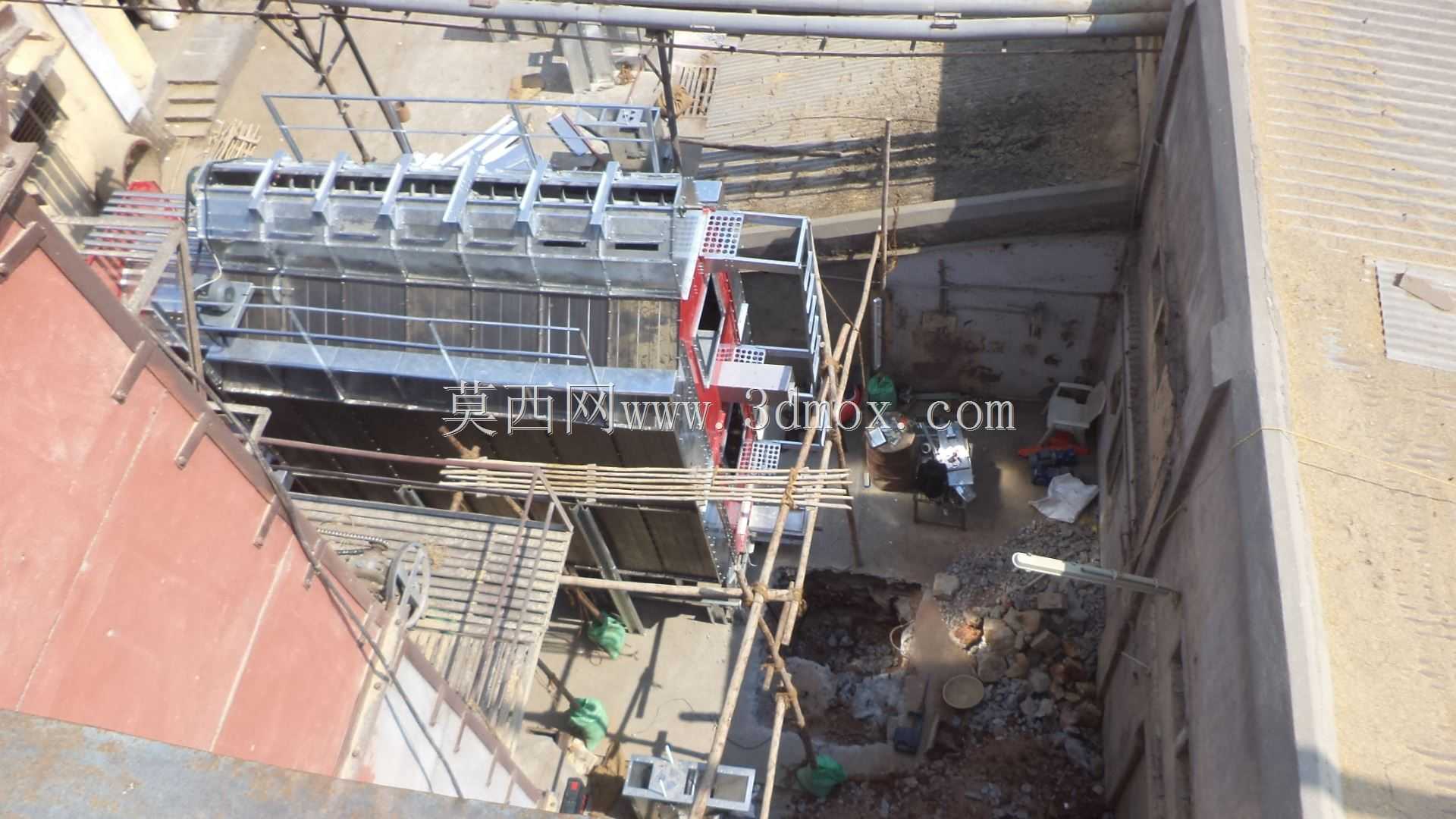

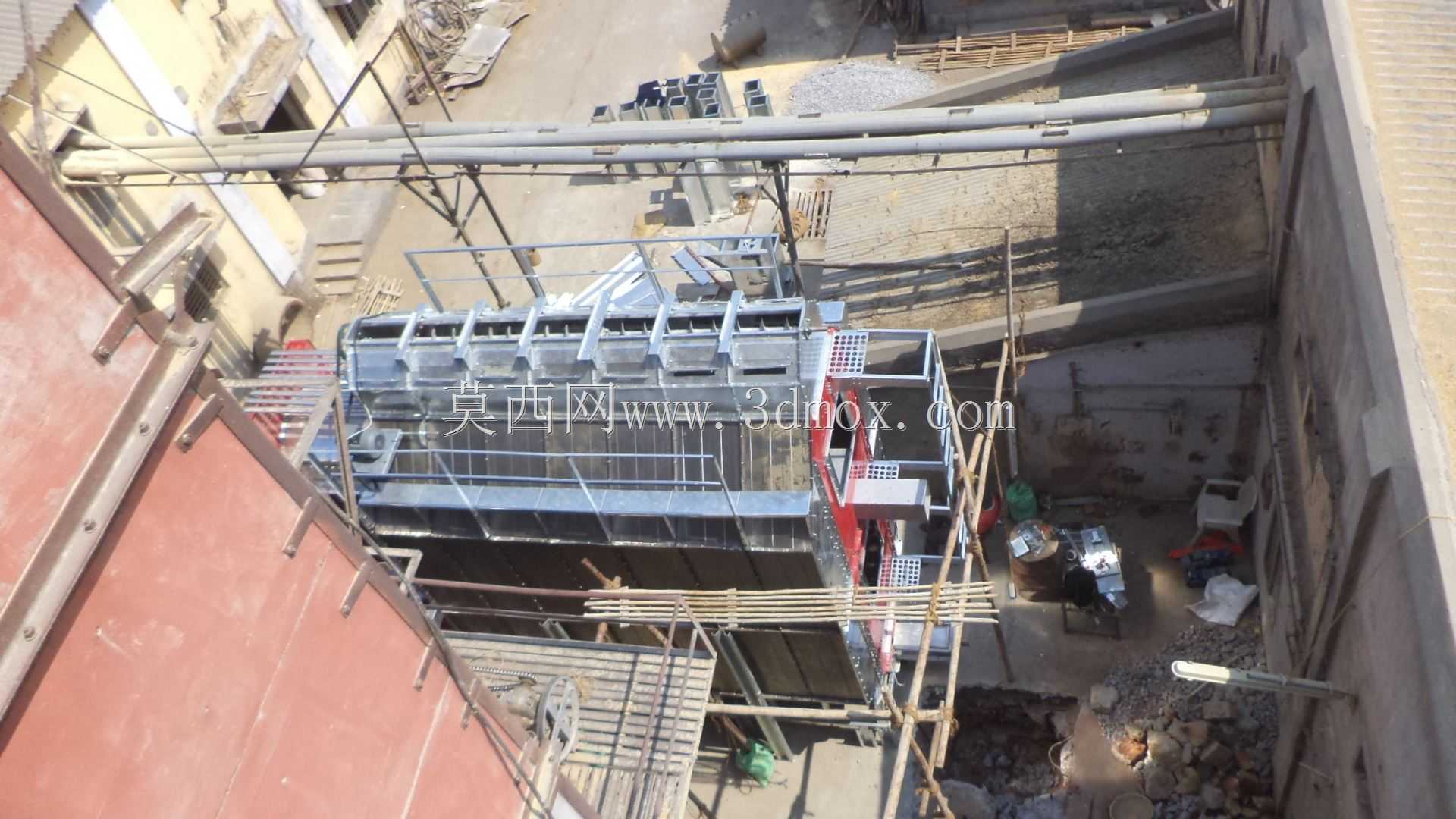

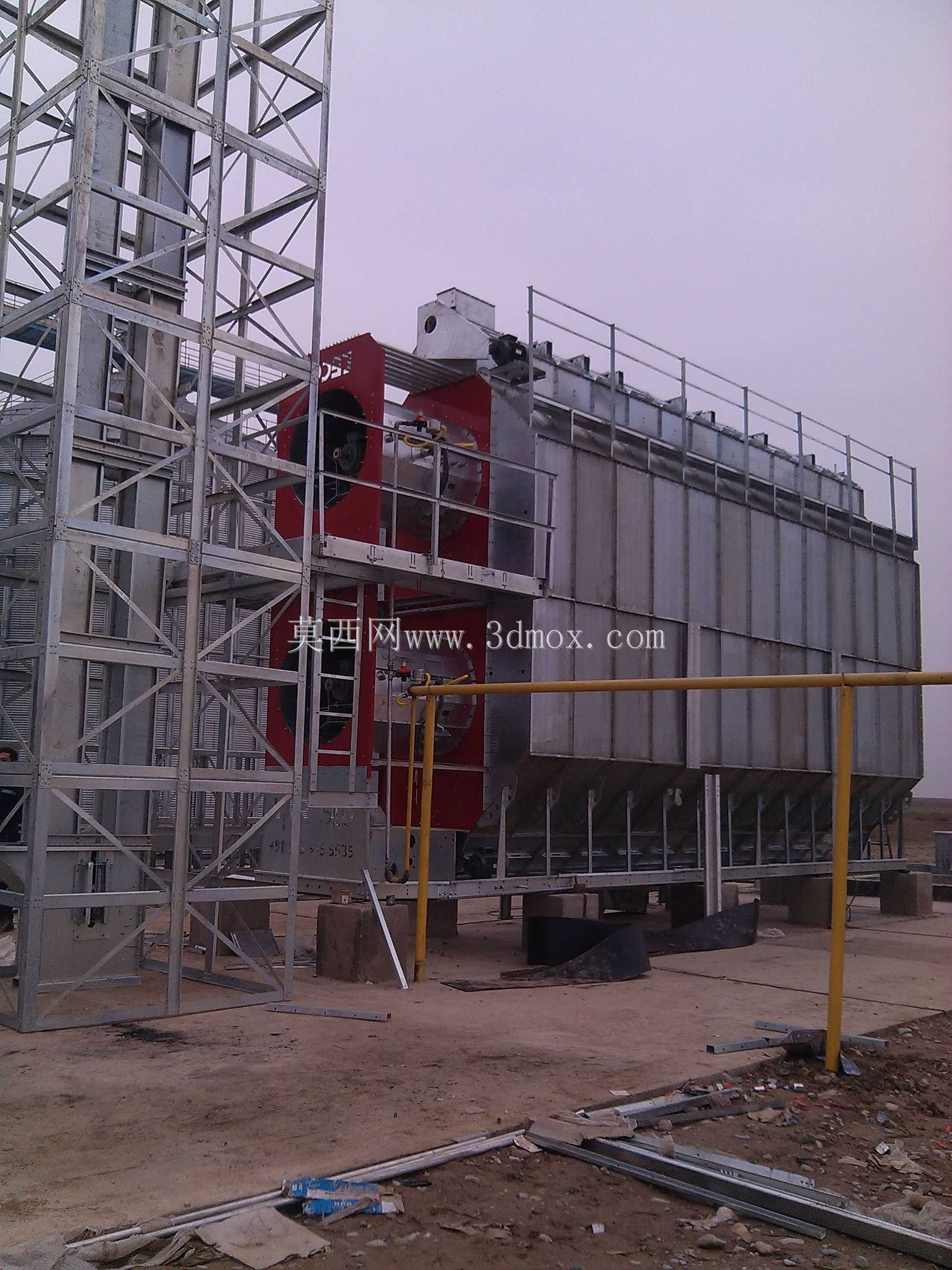

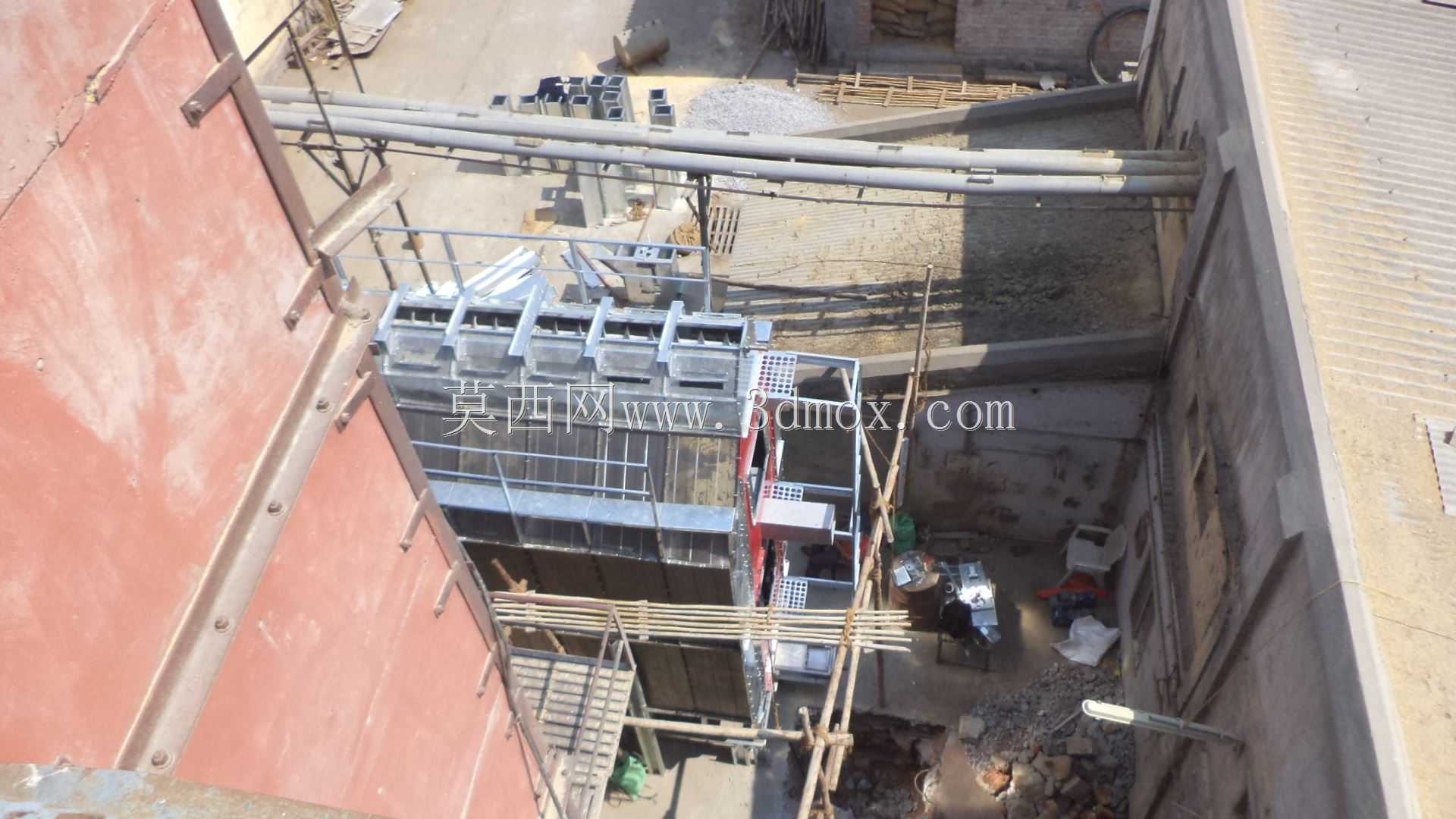

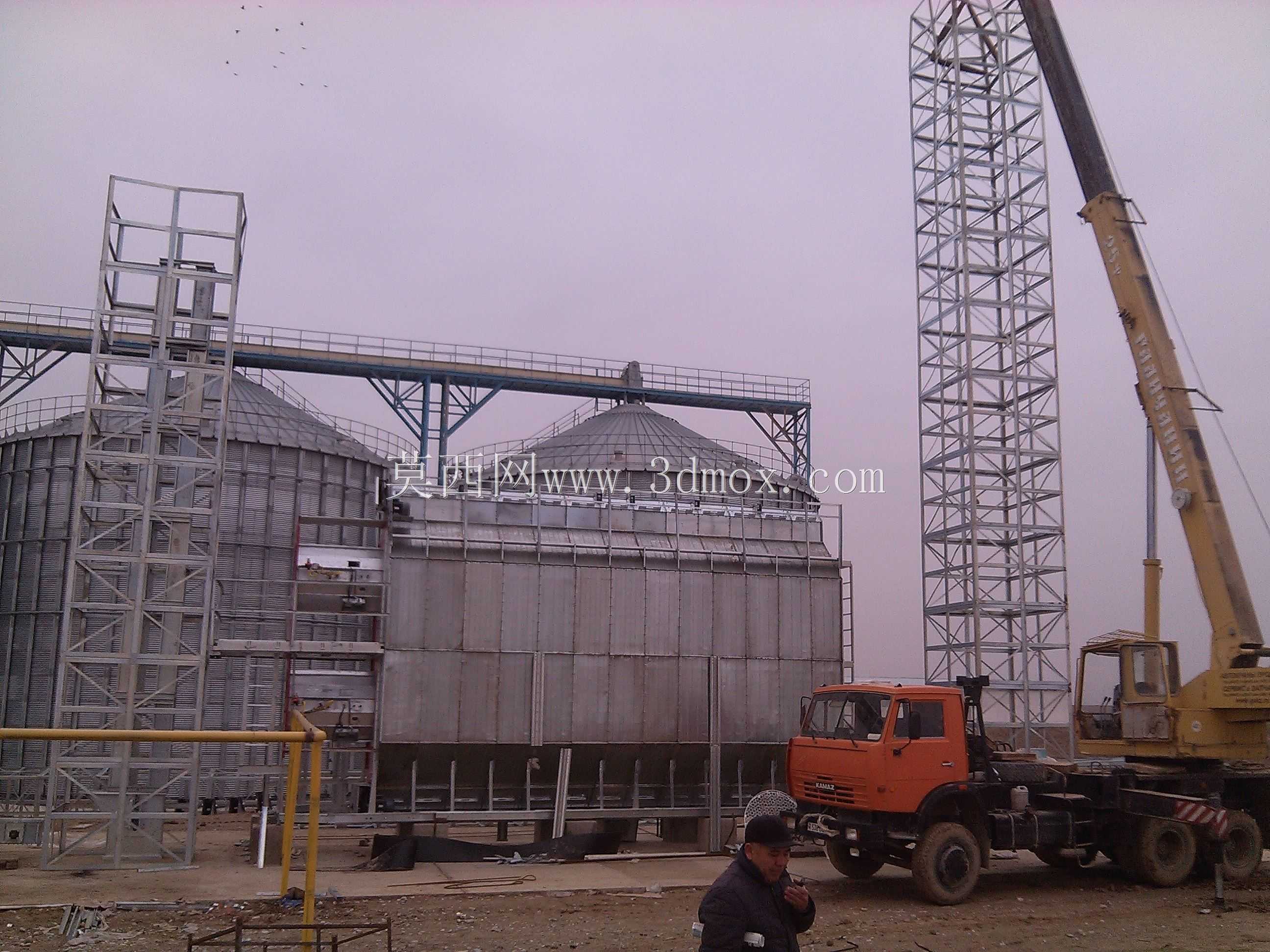

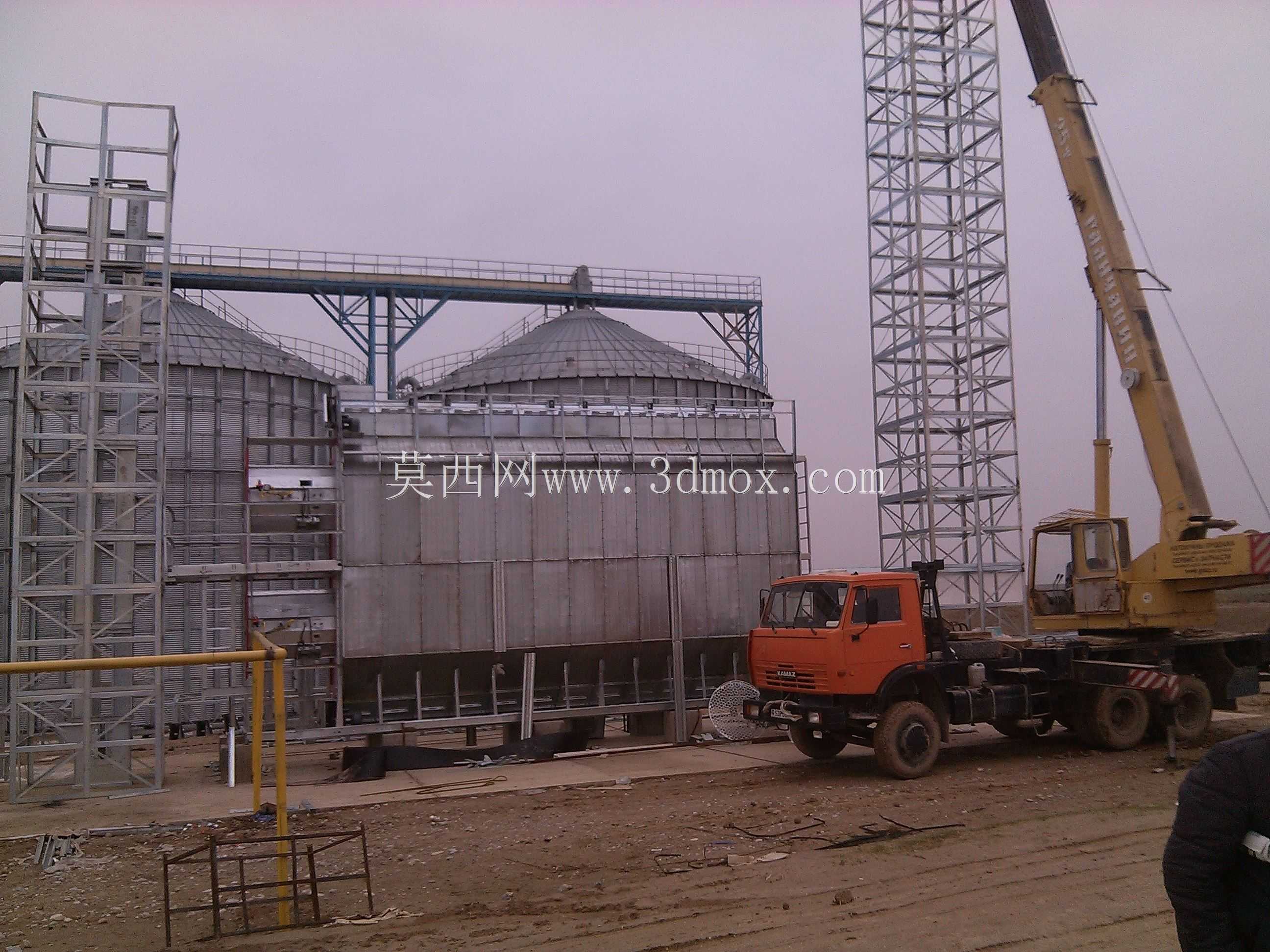

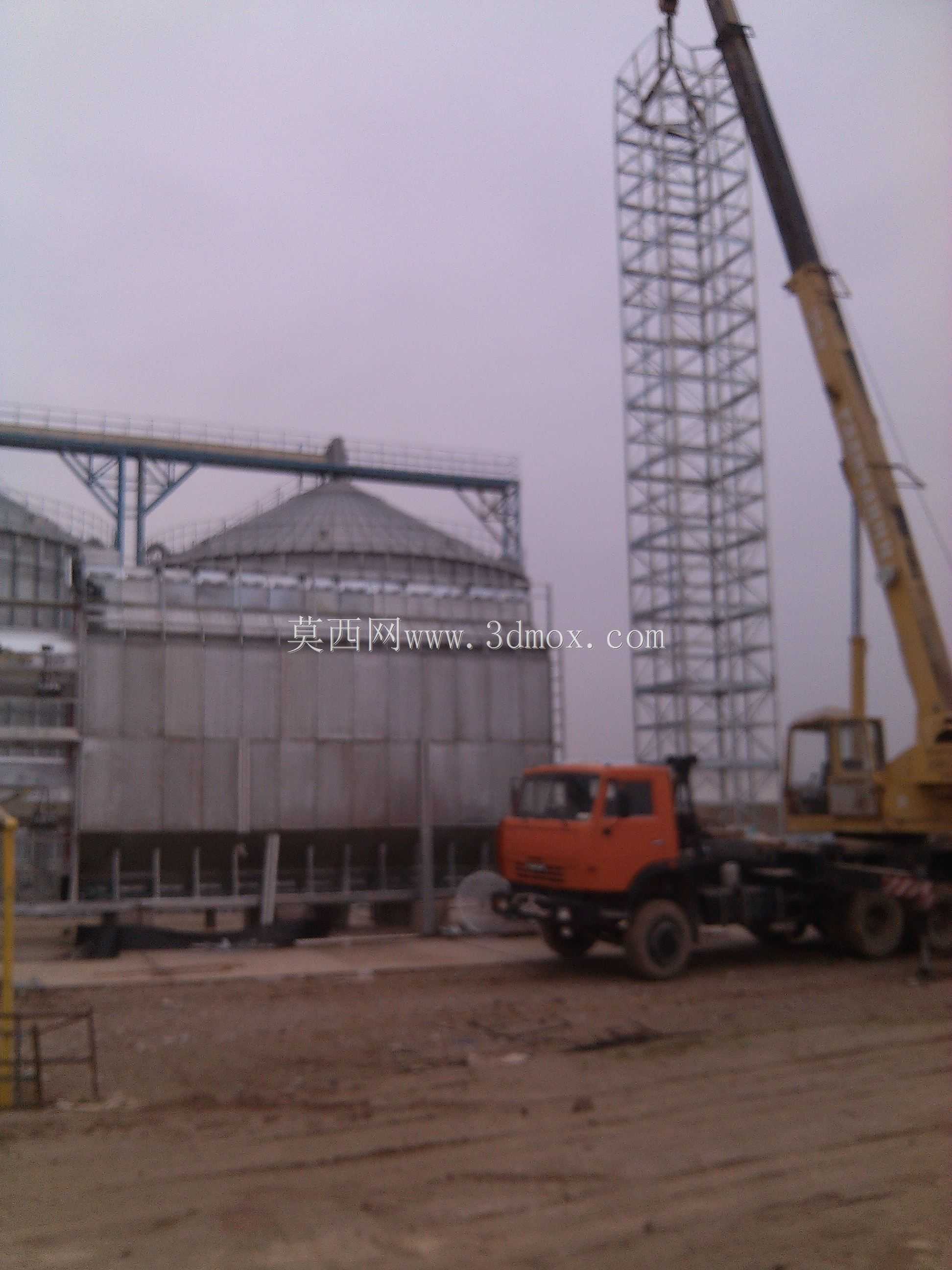

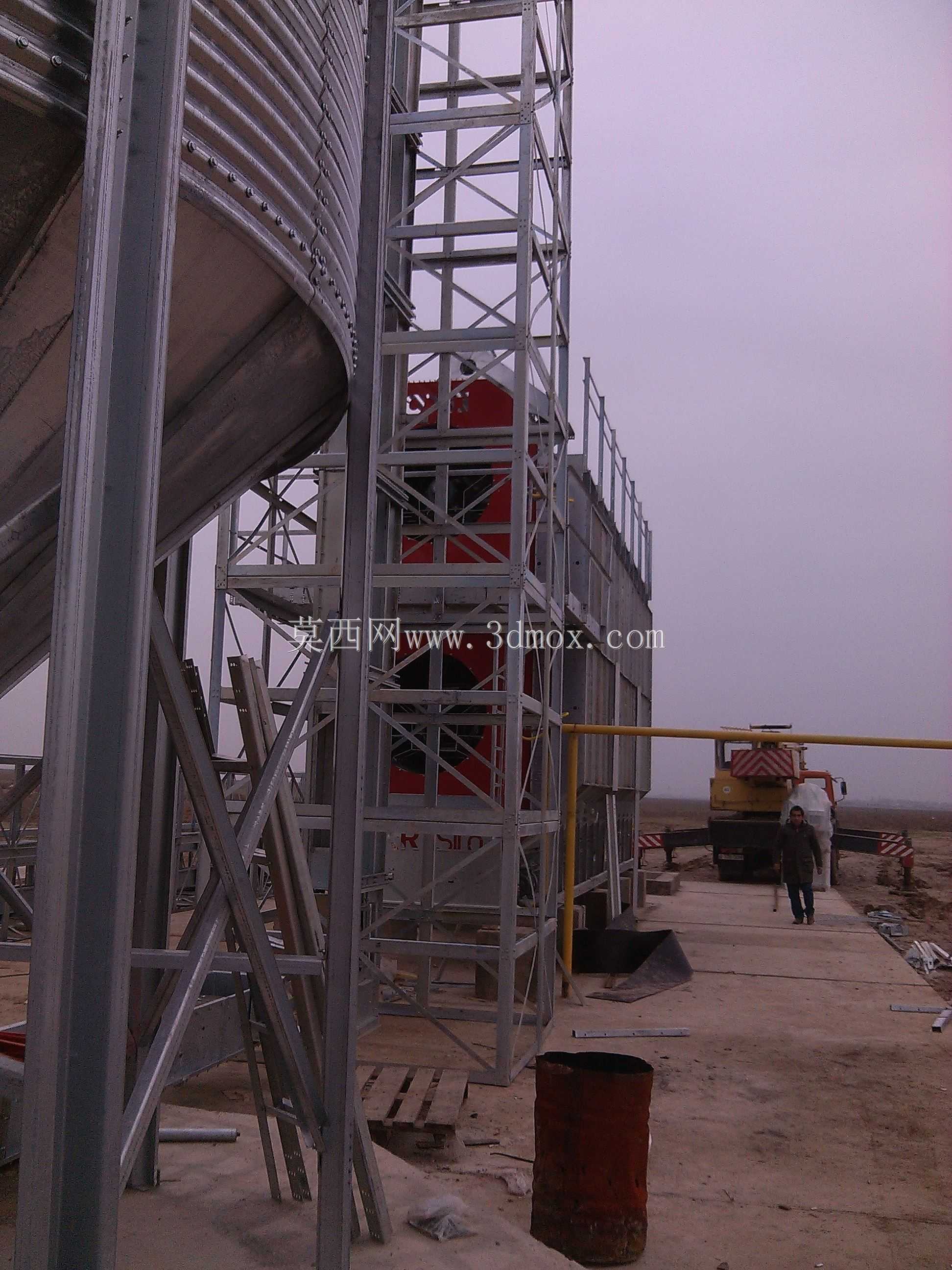

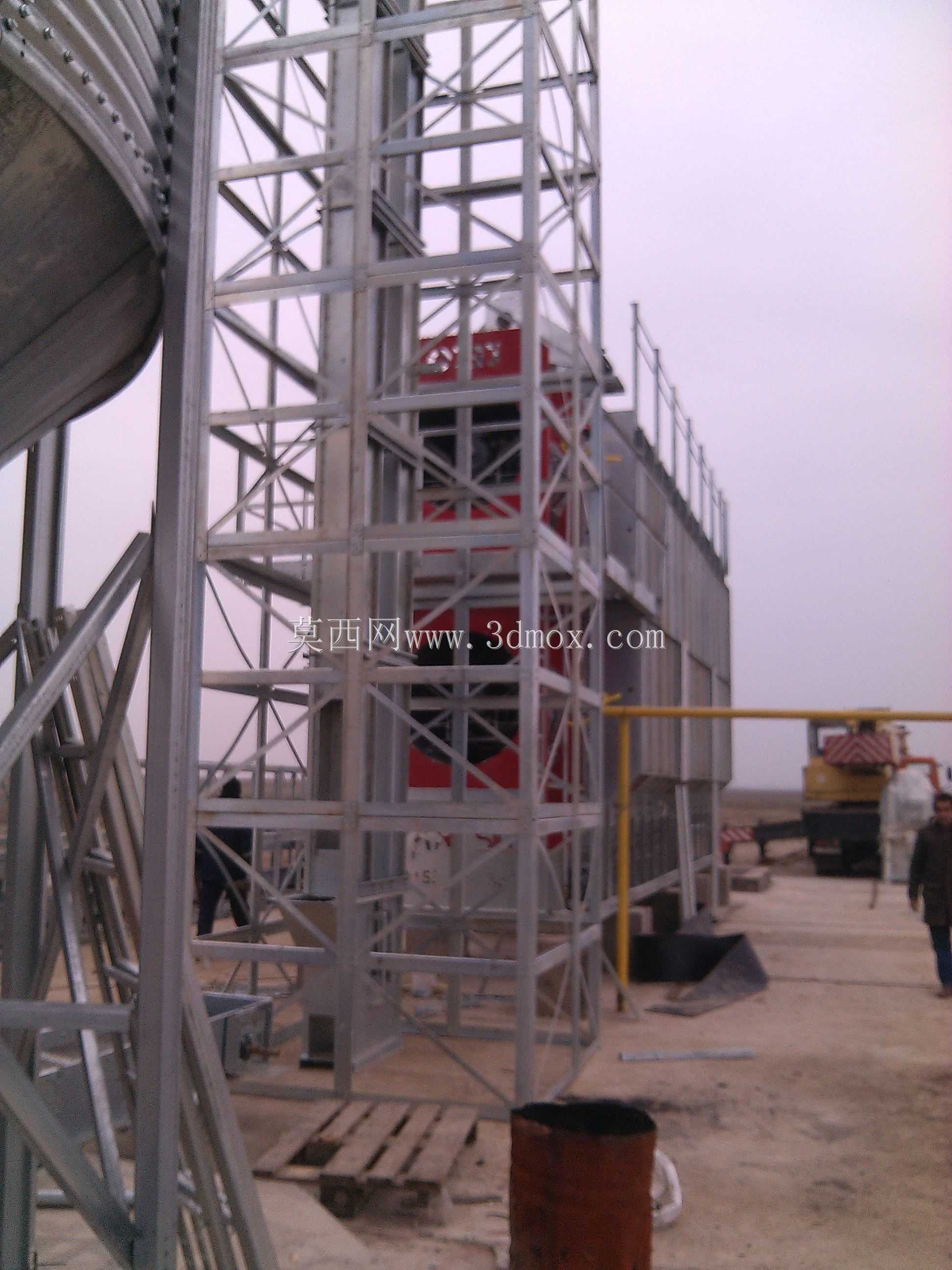

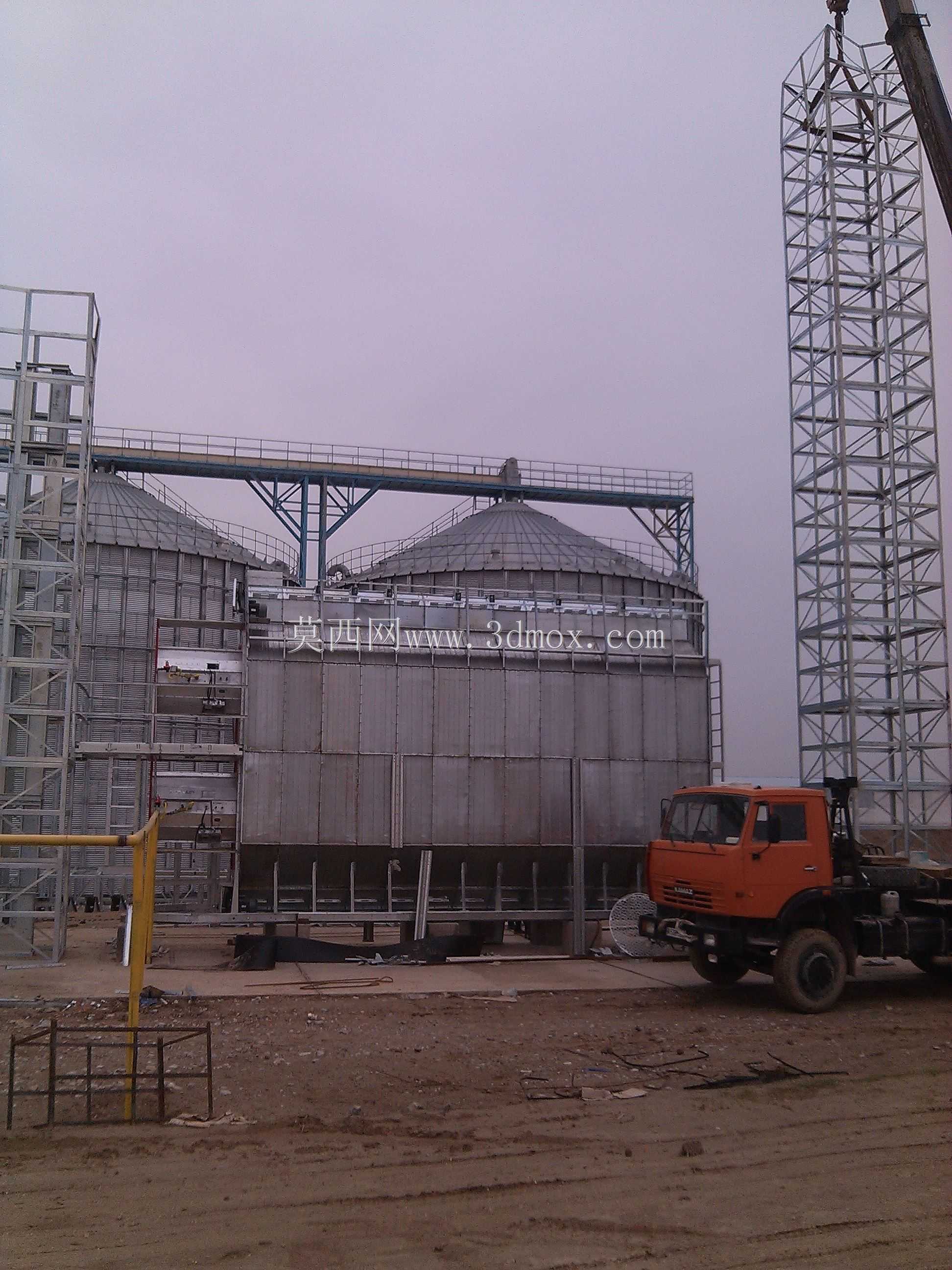

这套设备的三维结构还原，完全贴合产区收粮后的实际作业场景，不管是平原地带的集中收储点，还是丘陵产区的小型加工站点，都能匹配对应的安装布局需求，建模时特意保留了现场安装的接口冗余，方便设计人员根据场地条件调整进出料端的衔接位置。从实际用途来看，设备核心作用是在收获后快速将各类谷物籽粒的水分降至安全存储阈值，从根源上避免储存期内出现籽粒过早发芽、霉变、储粮虫害繁殖等问题，减少产后粮食损耗，建模过程中针对不同谷物的干燥路径做了结构区分，干燥玉米这类大颗粒作物时，走缓速厚料层通道，保证籽粒内部水分均匀析出，干燥开心果、鹰嘴豆、扁豆这类小粒径或带种皮的作物时，切换薄料层快通路径，避免长时间高温影响籽粒品质。功能设计上，整套结构做了模块化拆分，热风发生段、物料输送段、缓苏段、冷却排料段各自独立，现场安装时不需要额外做大量焊接作业，各段之间通过法兰接口对接即可，热风循环结构做了内循环导流设计，能减少热风直排带来的热量损耗，同时在排湿口设置了风量调节挡板，可根据环境温湿度调整排湿速率，避免出现表层籽粒过干、内部水分不达标的情况。设计思路上没有追求过度紧凑的结构，反而预留了足够的检修操作空间，设备侧面的检修门开合角度能达到120度，日常清理筛网、更换易损件时不需要拆解主体结构，进料端设置了均料机构，能避免物料堆积导致的干燥不均问题，料位检测的安装位也做了预留，后期加装自动化料位控制组件时不需要重新开孔改结构。外形尺寸方面，主体设备的安装宽度控制在2.8米以内，适配乡村常见的3米宽作业通道，进料口高度匹配常规农用卸粮车的卸料高度，不需要额外搭建过高的上料平台，设备底部的安装支座预留了地脚螺栓固定孔，不管是硬化地面还是简易钢结构平台都能完成固定，出料端的高度可根据后续接料设备的需求做±300mm的调整，能直接衔接输送设备进入仓储环节，也可直接接袋完成分装作业。建模时还原了现场管路的走线布局，热风管路的弯头都做了圆弧过渡处理，减少风阻损耗，设备外侧的保温层安装位也做了明确的结构标注，方便后续生产时直接匹配保温材料的安装尺寸，避免现场施工时出现尺寸偏差。
