服务器硬盘热插拔操作金属拉手结构

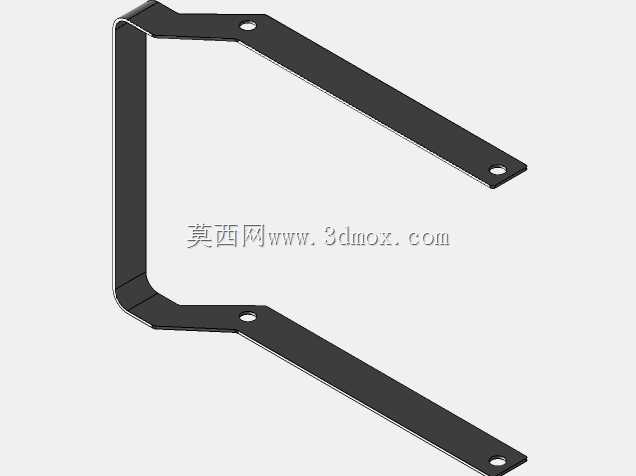

该零件为机架式存储设备中硬盘抽取托架配套的操作拉手，日常运维场景里，运维人员无需关停整机存储业务，即可通过该构件完成硬盘托架的解锁、抽拉与就位操作，在数据中心扩容、故障盘替换、存储介质升级作业中，能够大幅缩减盘体操作的施力行程，避免徒手抽取硬盘时受力不均导致的盘体磕碰、接口对位偏差问题。从结构形态来看，构件采用一体化钣金折弯成型，整体呈对称U型弯折布局，两端平直段分别预留装配孔位，可与硬盘托架的两侧预设安装柱精准配合，中段弯折区域恰好贴合硬盘托架前端的操作空间，不会额外占用机架前方的运维操作间隙。设计阶段优先考量了操作受力的传导路径：两端安装孔作为载荷承接点，运维人员抽拉时的握力通过中段弯折臂均匀传递至托架两侧，相比单侧拉手结构，可避免托架抽拉过程中出现偏载卡滞，降低硬盘金手指与背板连接器对位时的侧向剪切力，保护接口触点不受长期插拔磨损。构件的折弯半径经过匹配板材厚度设定，既保证折弯处无应力集中开裂风险，也让整体构件具备足够的刚性，抽拉过程中不会出现明显形变晃量；平直段的孔位采用沉孔设计，装配后紧固件端面不突出于构件表面，不会在硬盘推入机架时刮蹭相邻仓体的结构件。安装边界层面，该拉手完全收纳于硬盘托架的前端轮廓范围内，装配完成后不会超出托架前面板的厚度方向尺寸，适配1U、2U等标准机架式服务器的硬盘仓间距，不会干涉相邻硬盘仓位的插拔操作。构件表面做黑化处理，可适配机房设备的深色外观体系，同时钣金表层的防护层能够耐受运维场景下的指纹、潮气侵蚀，长期使用不会出现锈蚀掉漆问题。从建模逻辑来看，该零件以平板钣金下料为基础，通过两次对称折弯形成主体轮廓，孔位特征与折弯线的位置公差严格匹配硬盘托架的安装基准，建模过程中同步验证了构件在最大抽拉行程下与仓体、相邻托架的间隙，确认无运动干涉，完全满足高密度机架存储设备的快拆运维需求。
