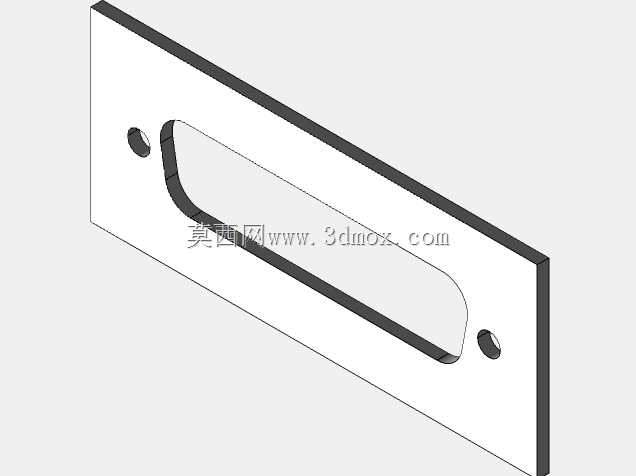

D-SUB25针连接器背面安装开孔结构

在工业控制机柜、通讯设备机箱、测试仪器面板的钣金结构设计环节，D-SUB系列连接器的安装开孔是经常遇到的结构细节，很多新手结构工程师在处理这类开孔时，容易忽略背面安装的空间避让、安装孔位同轴度、切口边缘的工艺余量问题，导致后期连接器装配时出现卡滞、贴合不严、固定螺丝锁付滑牙的情况。这个开孔结构针对25针D-SUB连接器的背面安装场景设计，核心是匹配连接器从面板后侧推入装配的安装逻辑，区别于正面嵌入式安装的开孔尺寸，预留了连接器法兰边的贴合台阶，避免面板外侧出现凸起的接插件法兰边，保证设备面板外表面的平整性，适配需要面板外侧整洁无突出结构的设备外观要求。从实际加工角度出发，这个开孔的长槽轮廓完全匹配25针D-SUB连接器的插合端外形，两侧的小圆孔对应连接器自带的固定螺丝柱位置，开孔边缘预留了数控铣削的走刀余量，不会出现尖角崩边的加工缺陷，槽体的圆角半径完全适配常规立铣刀的加工参数，不需要额外做电火花清角处理，能有效降低钣金件或者设备面板的加工成本。在安装边界的把控上，这个开孔结构充分考虑了连接器背面安装的空间需求，开孔后侧的周边区域预留了连接器本体的容纳空间，不会和面板后侧的走线槽、PCB板固定柱、加强筋结构产生干涉，同时法兰贴合面的平面度要求在结构设计中做了隐含约束，保证连接器安装后和面板完全贴合，不会出现缝隙导致的电磁泄漏问题，这一点在有EMC防护要求的工业设备设计中尤为重要。实际应用中，这类开孔结构不仅可以用于数控铣削加工的金属面板，也可以适配激光切割的钣金件、注塑成型的塑料面板，只需要根据不同材料的壁厚调整开孔的公差带即可，金属钣金件可以适当收紧公差保证装配紧密度，塑料件可以适当放大公差避免注塑收缩导致的装配困难。很多工程师在设计这类开孔时，会直接照搬连接器厂商提供的二维图纸尺寸，但厂商图纸往往是理想状态下的尺寸，没有考虑实际加工的公差累积、安装时的对位偏差，这个结构在原有标准尺寸基础上，给长槽的长宽方向各预留了微小的装配余量，两侧固定孔的位置度公差做了合理放宽，既不会出现连接器装不进去的问题，也不会因为间隙过大导致连接器安装后歪斜，影响插合时的对位精度。在设备组装环节，采用这个开孔结构的面板，操作人员不需要额外做对位修磨，直接将连接器从背面推入开孔，对准两侧固定孔锁付螺丝即可完成装配，能有效提升整机组装的效率，减少现场修配的工时浪费。同时这个开孔的轮廓设计也兼顾了后续维护的便利性，连接器拆卸时不会因为开孔边缘的毛刺卡滞法兰边，能快速完成接插件的更换维护，不需要拆解周边的其他结构件。
