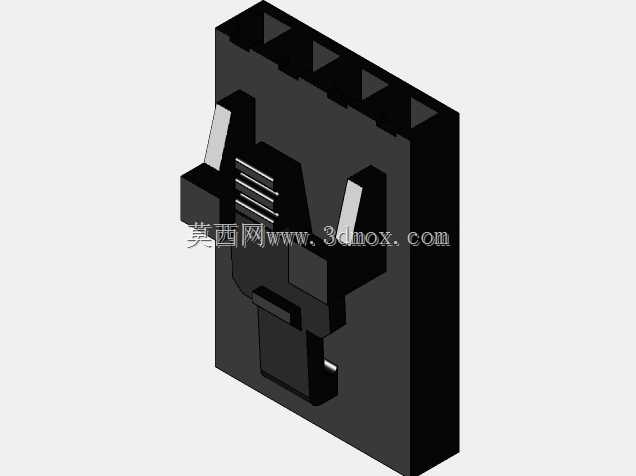

2.54mm节距4针连接器外壳注塑结构件

这款连接器外壳是板对线连接场景里的常用绝缘防护结构件，日常在工控板卡接线、消费电子内部线束对接、小型传感模块信号传输场景中都能见到这类结构的身影，核心作用是包裹内部金属插针，隔绝相邻针脚的接触短路风险，同时为插拔操作提供受力支撑结构，避免线束拉扯直接作用在针脚与焊盘的连接位置，提升接线部位的抗振动可靠性。从结构设计逻辑来看，外壳采用整体式注塑成型思路，主体为方正块状结构，侧面预留了与公端插头匹配的导向卡扣槽，插拔过程中可以通过卡扣的形变实现到位锁止，避免设备运行过程中受振动出现松脱断电的问题；外壳内部设置了对应4根插针的独立分隔腔，每根插针的安装腔之间有0.8mm厚的绝缘隔筋，即使针脚出现轻微歪斜也不会触碰相邻针脚，大幅降低装配过程中的短路隐患。尺寸设计上严格匹配2.54mm标准排针节距，整体长度10.16mm、宽度5.55mm、高度15.24mm，安装时可以直接适配标准2.54mm间距的PCB焊盘孔位，不需要额外调整板卡布局，外壳底部预留了1.2mm的定位凸台，装配时可以卡入PCB对应的定位孔中，过波峰焊或者手工焊接时不会出现壳体偏移的问题，能有效保证插针焊接后的位置度。外壳外壁设置了多道横向防滑筋，手工插拔时手指接触的位置摩擦力足够，不需要借助工具就能完成插拔操作，同时筋条结构也能提升壳体整体的结构强度，减少注塑冷却过程中的翘曲变形量，保证批量生产时的尺寸一致性。这类外壳通常采用阻燃PA66材质注塑，耐温范围可以覆盖常规电子设备的工作温度区间，在-20℃到85℃的环境下不会出现脆裂或者软化变形的问题，绝缘性能满足常规低压信号传输、小电流供电的使用要求，内部插针压接完成后装入外壳，即可实现线束与板卡的快速可拆卸连接，相比直接焊接线束的方式，后期维护更换部件时不需要拆焊，大幅提升设备组装和售后维护的效率。
