深沟球滚动轴承高精度三维建模作品

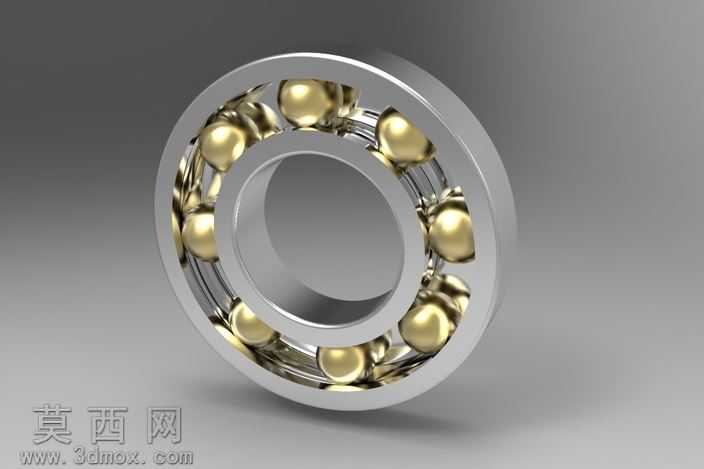

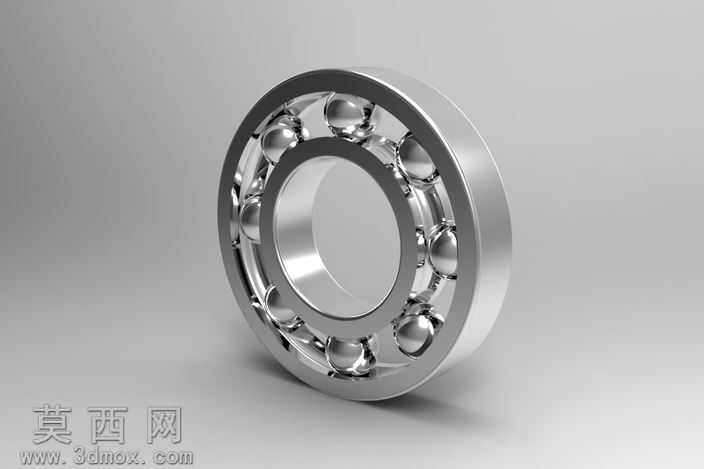

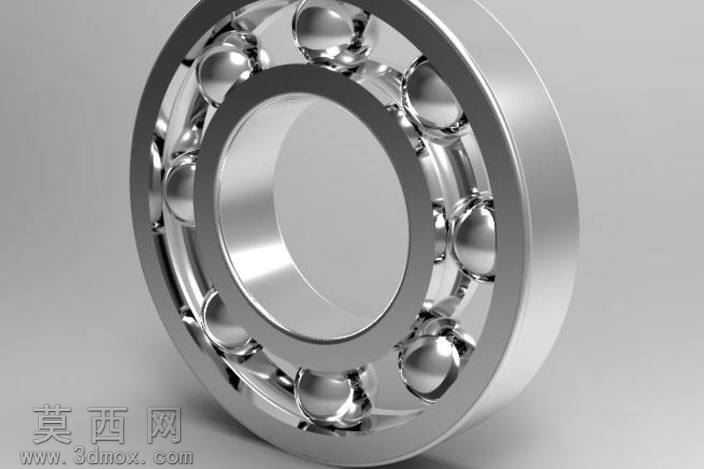

本作品为深沟球滚动轴承的三维数字化建模成果，建模过程严格遵循滚动轴承的标准尺寸规范，从整体结构拆解到单个零件建模均保持高精度还原。首先针对轴承的四大核心组成部分分别开展建模工作：外圈部分采用旋转凸台特征生成基础环形基体，精准控制外径、宽度、内滚道的曲率半径参数，保证滚道曲面与钢球的配合间隙符合行业公差要求，同时对外圈的端面倒角、外圆柱面的粗糙度表现做了细节处理；内圈建模同样以旋转特征为基础，匹配内孔直径、内滚道曲率与外圈的对应参数，确保内外圈同轴度符合装配要求，内圈的安装定位端面也做了精细化的结构还原。保持架部分采用兜孔式结构设计，通过阵列特征均匀分布兜孔位置，每个兜孔的球面弧度与钢球外径完美适配，既保证钢球在兜孔内可灵活转动，又限制钢球之间的相互碰撞摩擦，建模时对保持架的连接梁厚度、兜孔边缘倒角都做了符合实际加工工艺的处理。钢球作为滚动体，以标准球体特征建模，通过圆周阵列均匀排布在内外圈滚道之间，阵列数量与节圆直径严格匹配对应型号轴承的参数，保证滚动体的受力分布均匀。材质渲染阶段，针对轴承的金属材质特性做了分层材质设置：内外圈与钢球采用高铬轴承钢材质，调整金属粗糙度、反射率参数，还原出轴承钢经淬火磨削后的光亮金属质感，表面带有细微的磨削纹理表现，避免过度镜面的失真效果；保持架根据常用的冲压钢或铜合金材质做差异化材质区分，呈现出略低于滚动体的金属光泽度，更贴近真实产品的材质差异。装配阶段采用同轴心、端面重合等标准配合关系，将所有零件组装为完整的轴承总成，验证了各零件之间无干涉，钢球可沿滚道顺畅转动，保持架可同步带动钢球做圆周运动，完整还原了深沟球轴承可承受径向载荷、支撑旋转轴的核心功能。整个建模过程兼顾了参数化可编辑性与外观写实性，既可以用于机械结构的装配模拟、运动仿真，也可用于产品展示、教学演示等场景，模型的曲面连续性、尺寸精度均达到工业级应用标准，能够直观展现深沟球轴承的内部构造与工作原理。
