电水壶浸入式弯管加热元件三维设计

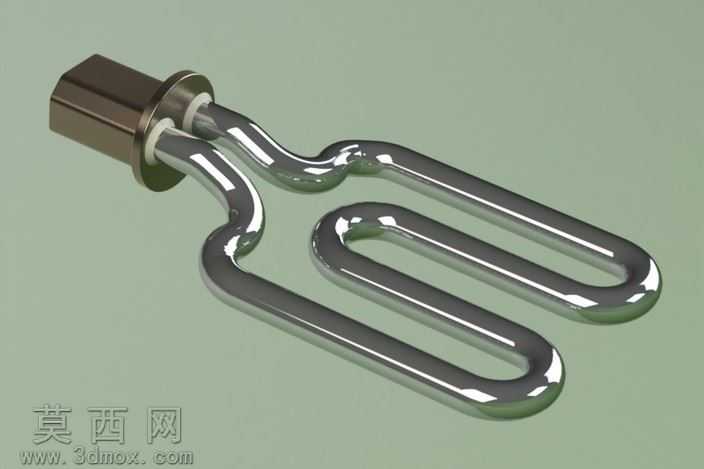

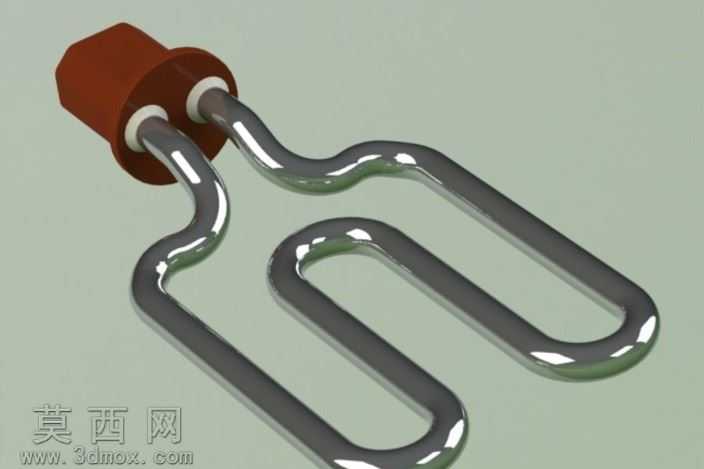

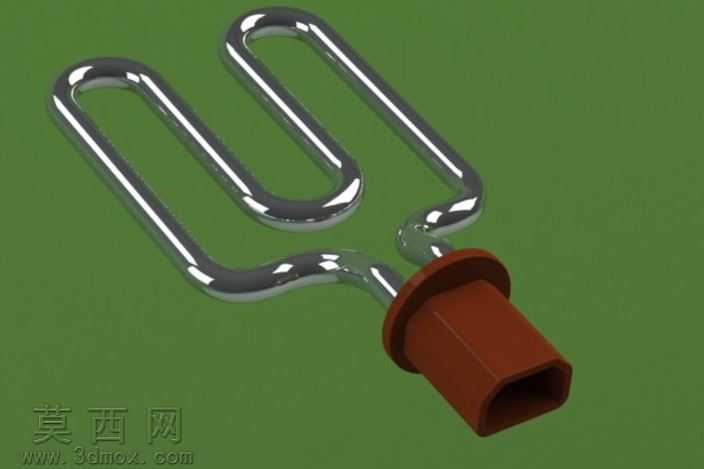

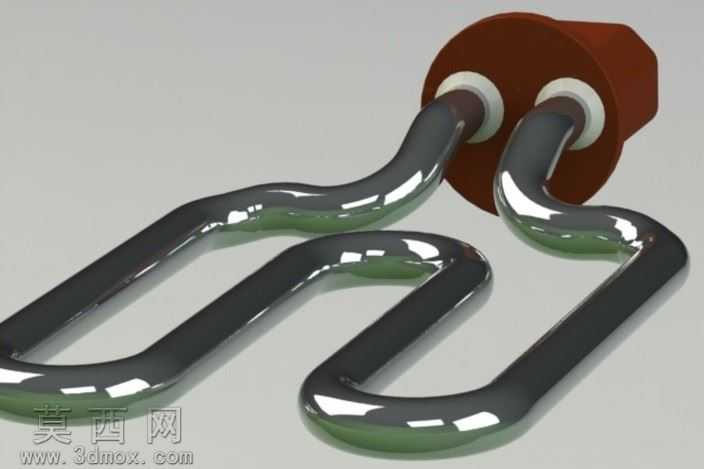

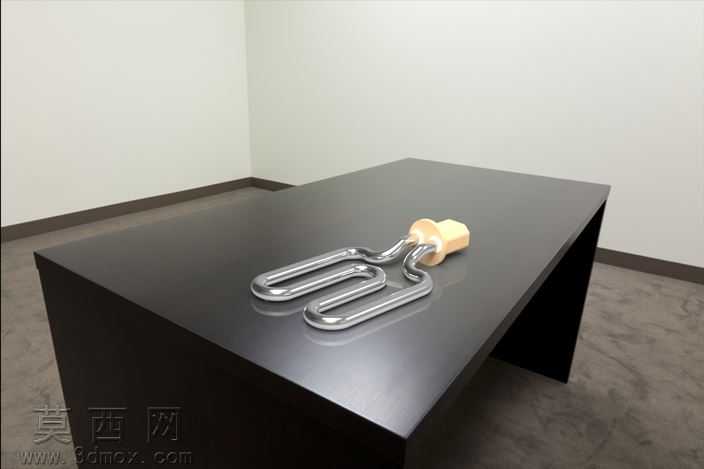

本模型为电水壶配套的浸入式弯管加热元件，采用SolidWorks完成全参数化三维建模，建模过程优先遵循电热元件的实际生产工艺逻辑，先绘制加热管的中心走向样条曲线，通过多段曲率连续的弯转路径规划，在有限的安装空间内最大化延展加热管的有效发热长度，保证单位时间内的热交换效率。建模时对加热管的管壁厚度做了等距偏移处理，还原金属管材的真实壁厚特征，端部的六角安装接头采用拉伸加倒角的建模方式，精准还原接头的对边尺寸、安装法兰的台阶结构，以及接头与加热管衔接处的绝缘密封件结构，密封件做了细微的圆角过渡处理，还原橡胶绝缘件的装配贴合形态。材质渲染阶段，加热管主体采用高抛光不锈钢材质，调整金属材质的反射粗糙度与高光强度，还原不锈钢加热管表面的亮面金属质感，端部六角接头采用哑光金属材质，区分不同部件的材质差异，绝缘密封件采用半哑光的浅米色橡塑材质，调整材质的漫反射参数，还原橡塑材质的柔和反光特性。结构设计上，多段连续U型弯管的排布经过空间干涉校验，弯管之间预留均匀的安全间隙，避免加热过程中管体间距过小导致局部过热，端部的安装法兰设置了定位台阶，可与电水壶的壶身安装孔精准配合，保证装配后的密封性能，避免漏水隐患。建模过程中对所有特征做了参数化关联，若需调整加热功率，可直接修改加热管的路径长度、管径参数，即可快速生成不同规格的加热元件模型，模型同时导出了STEP、IGES通用格式，可适配多数三维设计软件的编辑需求，可用于电水壶产品的结构装配校验、加热系统的热仿真分析，也可作为家电配件类产品的设计参考素材，帮助设计人员快速完成浸入式加热元件的方案迭代，减少重复建模的工作量。
