树莓派用双通道RS232串口扩展板

在嵌入式设备调试、工业现场数据采集场景中，树莓派这类单板计算机原生串口资源往往无法满足多设备通讯需求，这款双通道RS232扩展板正是为解决这类接口缺口设计的配套硬件。板载两个标准DB9公头串口接口，可直接对接工业传感器、PLC通讯端口、老式串口仪表等设备，无需额外转接线缆即可实现RS232电平与树莓派TTL电平的转换，省去用户自行搭建电平转换电路的调试成本。

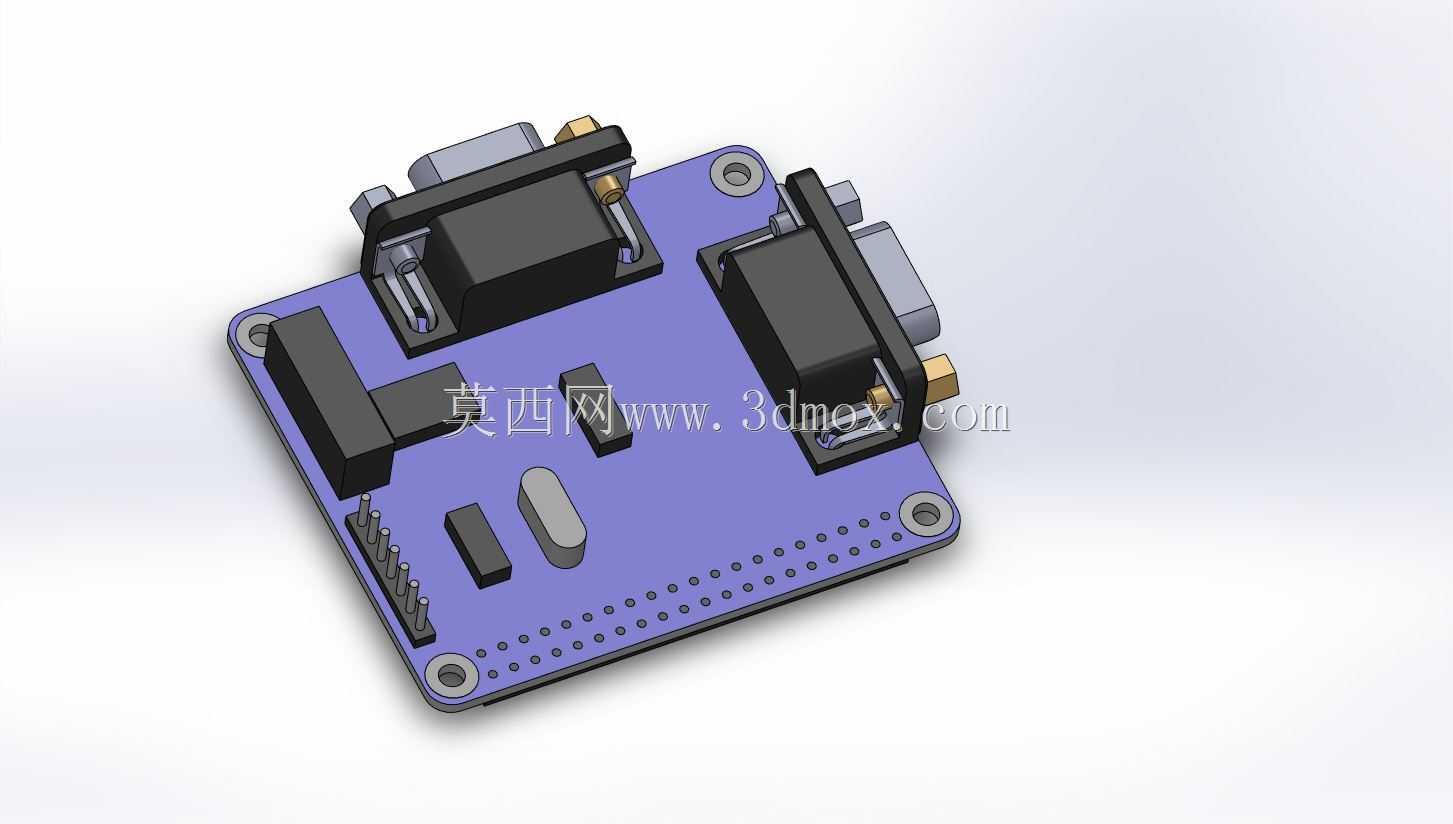

设计过程中，PCB元件布局完全参考官方原理图的引脚定义排布，所有排针引脚与树莓派GPIO排针孔位一一对应，插装时可直接叠装在树莓派主板上方，不会出现引脚错位、干涉的问题。板上固定孔位置经过校准，可配合铜柱实现与树莓派主板的稳固锁附，叠装后整体高度控制在合理范围内，不会遮挡树莓派自身的USB、以太网等外接接口，也不会影响周边设备的插拔操作。

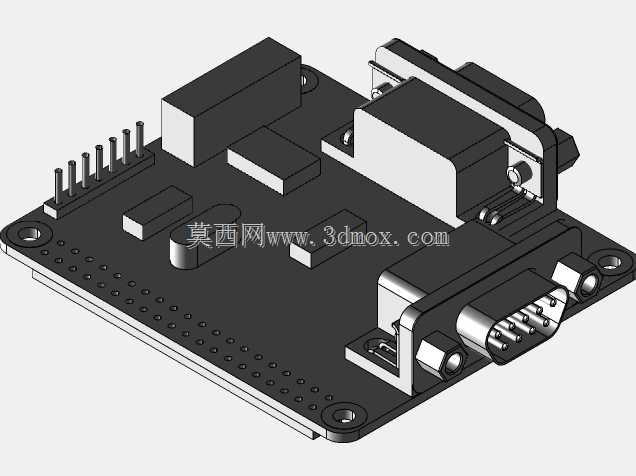

从结构细节来看，板上电解电容、电源芯片、接口保护器件的排布预留了足够的焊接与散热空间，DB9接口采用沉板焊接设计，接口端面与板边齐平，装入设备外壳时可直接对齐壳体上的串口开孔，无需额外调整接口伸出长度。排针采用2.54mm标准间距，与树莓派40Pin GPIO接口完全匹配，插装后接触可靠，长期震动环境下也不会出现松脱接触不良的问题。

实际使用中，这款扩展板可同时挂载两路RS232设备，比如一路连接工业温湿度传感器采集现场环境数据，另一路连接串口打印机输出数据报表，无需切换接口即可实现双通道并行通讯。板上自带的电平转换电路自带浪涌保护，可承受工业现场常见的端口静电冲击，避免外接设备串电损坏树莓派主板。简化建模过程中省略了非结构相关的丝印细节，保留了所有元件的实际安装高度与占位尺寸，结构工程师在做设备外壳设计、堆叠安装校核时，可直接导入模型验证装配间隙，无需反复测量实物尺寸，能有效缩短嵌入式设备的结构开发周期。
