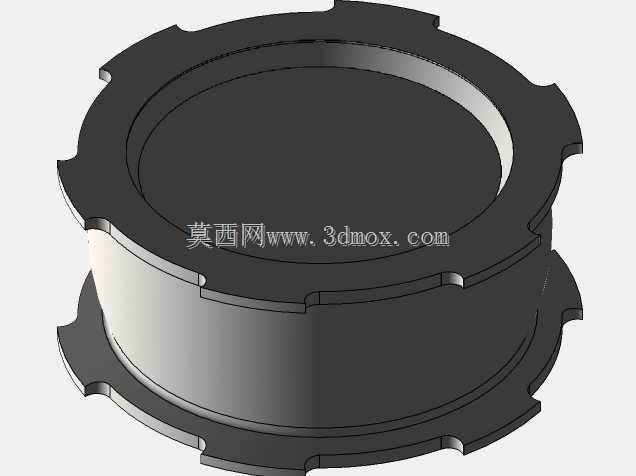

八英寸150磅级带凸耳法兰结构设计

　　在工业管路系统的搭建与运维场景中，法兰是实现管段、阀门、泵体、仪表等部件可拆卸连接的核心承压元件，这款八英寸规格的法兰，适配公称压力150磅级的管路工况，常见于市政给排水主管线、化工介质输送管网、暖通空调循环水系统、油气集输支线等场景，承担着管路对接、密封防漏、载荷传递的关键作用。不同于普通平焊法兰的结构形式，这款法兰采用带凸耳的外缘设计，凸耳位置预留了螺栓穿装的避让空间，安装时无需将螺栓从法兰盘端面整体穿入，可从侧向完成螺栓的卡装与紧固，尤其适合管路排布密集、法兰端面操作空间受限的安装场景，能有效降低狭小管廊内的安装作业难度，减少后期检修拆卸时的操作阻碍。从结构设计逻辑来看，法兰的密封面采用突面形式，密封面的平面度、

　　粗糙度均按照中低压管路的密封要求做了对应设计，安装时配合非金属垫片或者金属缠绕垫片，可在150磅级对应的公称压力下，实现对水、油品、低压蒸汽、弱腐蚀性化工介质的可靠密封，避免介质沿连接面泄漏。法兰的筒体段长度经过匹配计算，既可以保证与对接管道焊接时的焊缝位置有足够的操作空间，避免焊缝热影响区对法兰密封面的平面度造成影响，也能控制法兰整体的重量，减少管路系统的附加载荷。外缘的凸耳沿法兰周向均匀分布，凸耳的数量、螺栓孔的中心距均严格匹配八英寸150磅级法兰的通用连接尺寸，可与同规格的标准法兰、阀门法兰实现完全互换，无需额外加工适配。在安装边界方面，这款法兰的外径尺寸、凸耳的外伸长度均符合对应压力等级的尺寸规范，

　　设计时充分考虑了螺栓紧固时的扳手操作空间，相邻法兰安装时不会出现凸耳干涉的问题；法兰的内孔直径与八英寸公称通径的管道内径匹配，介质流经时不会出现明显的通径突变，可减少管路内的局部阻力损失，降低介质输送过程中的能耗。法兰的端面厚度经过强度校核，可承受管路内压产生的轴向推力，以及管路安装时产生的偏载力矩，避免法兰在长期承压运行过程中出现变形，导致密封失效。在实际工程应用中，这类带凸耳的法兰还常被用于需要频繁拆卸检修的管路节点，比如仪表传感器的安装段、设备进出口的连接段，相比普通对焊法兰，它的拆装效率更高，不需要将整段管路移位就能完成法兰的拆卸更换，能大幅缩短设备检修的停机时间。设计过程中，对法兰的过渡圆角做了优化处理，

　　筒体与法兰盘连接位置、凸耳与法兰盘连接位置均设置了合理的圆角，减少应力集中现象，避免管路在压力波动、温度变化产生热应力时，在结构转角位置出现疲劳裂纹，提升法兰的长期运行可靠性。针对不同的输送介质特性，这类法兰的材质可匹配碳钢、不锈钢等多种材料，但结构尺寸保持统一，可覆盖绝大多数中低压工业管路的连接需求，在管路改造、备件替换场景中，不需要重新测量对接尺寸，可直接完成安装替换，降低现场测绘、适配加工的成本。
