可适配多规格螺钉的改装式电插头结构

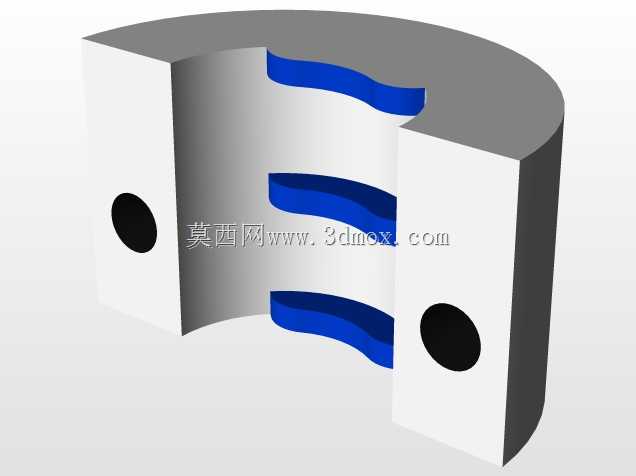

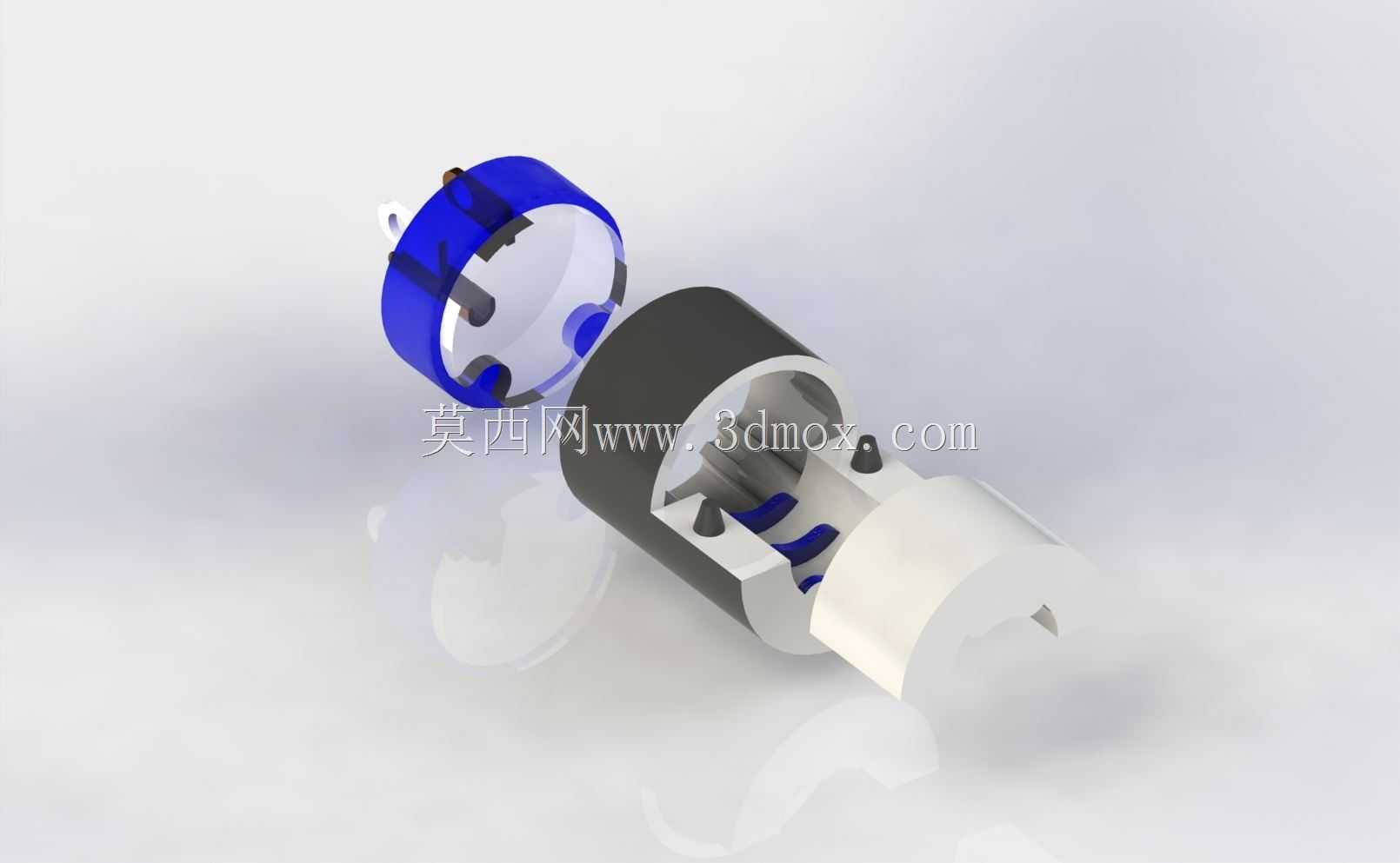

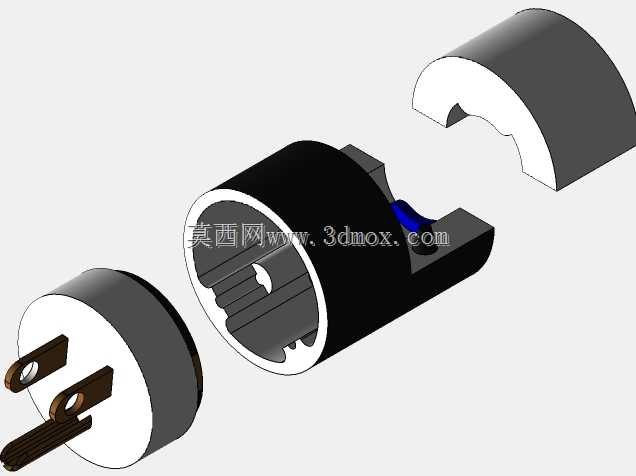

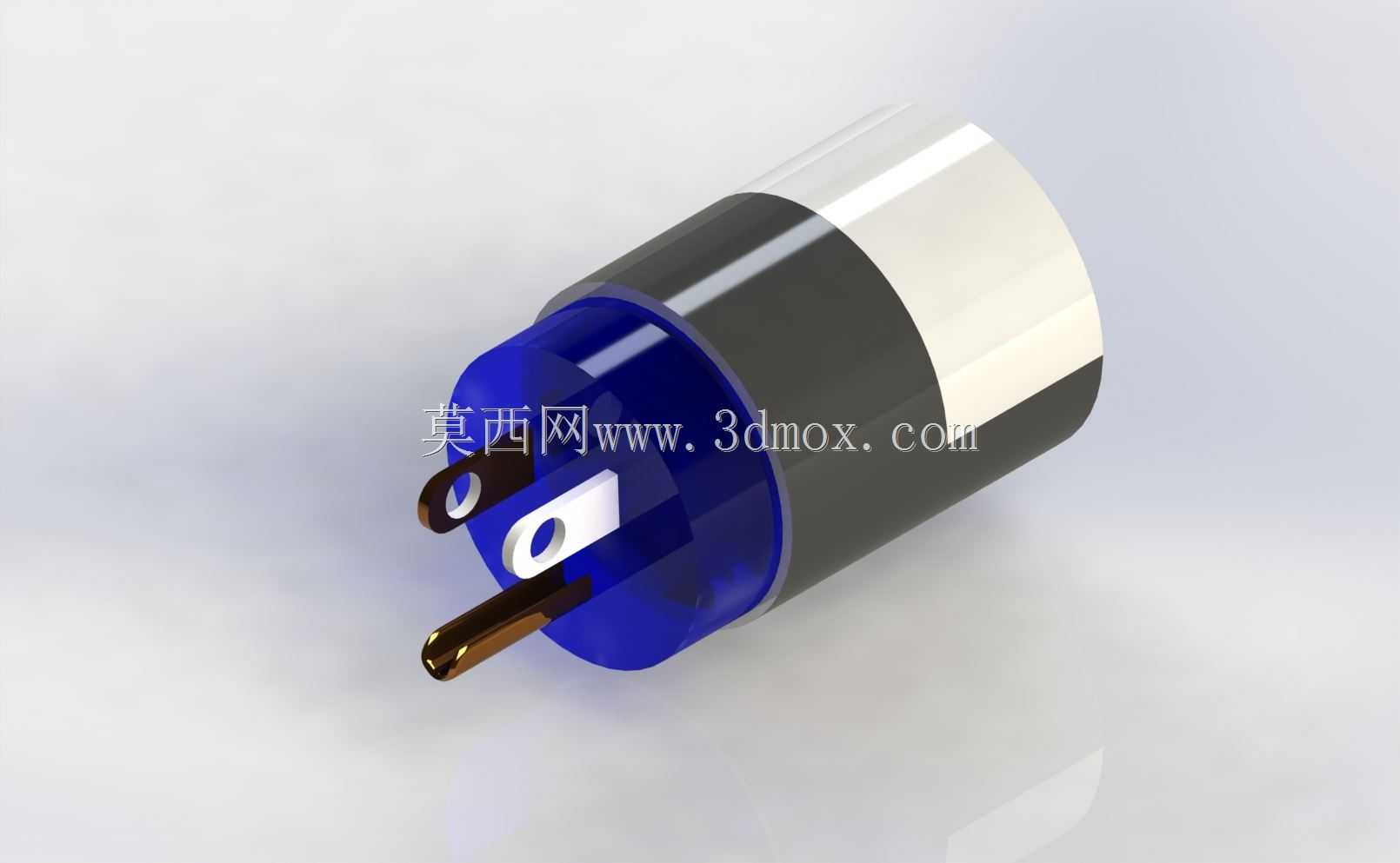

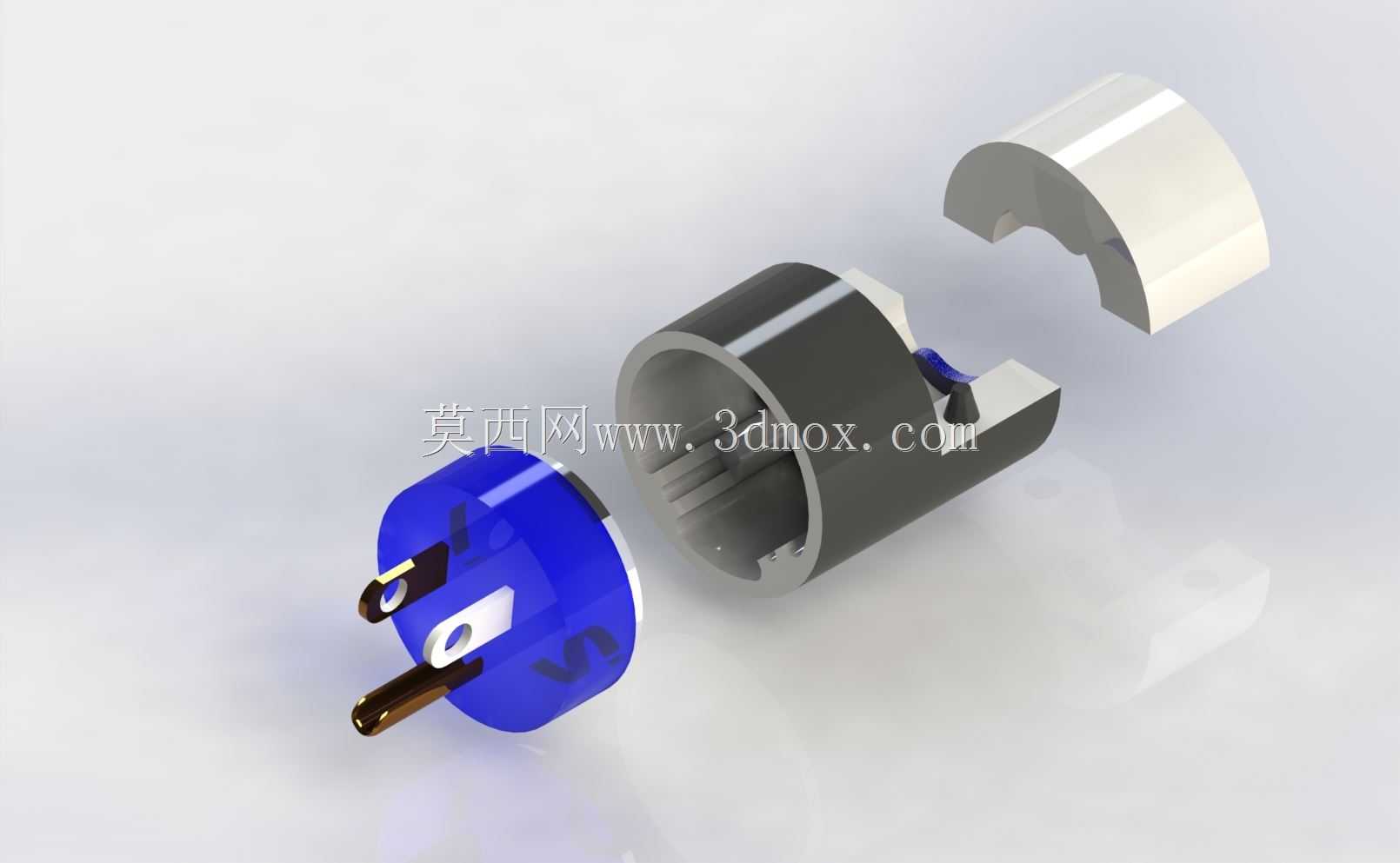

日常电气连接场景里，常规电插头的插合端尺寸固定，仅能匹配对应规格的插座接触件，遇到非标接线座、临时测试工位的夹持需求时，往往需要额外搭配转接件，不仅增加接插回路的接触电阻，还容易在频繁插拔过程中出现松脱、接触不良的问题。这套结构在标准电插头的基础上做了夹持功能的改装，把原本仅用于导电接触的内部腔体，改造成可自适应夹持的弹性结构，拆分后的三个主体部件分别承担绝缘防护、导电接触、弹性夹持的作用：蓝色半透明端盖为绝缘防护件，预留的穿线孔可适配不同线径的导线引入，内部的凸台结构用于定位弹性接触片，避免插拔过程中接触片移位；黑色中段为主体支撑结构，内壁开设的导向槽用于约束弹性夹片的形变行程，保证夹持力始终处于合理区间，既不会因为夹持力过大损伤被夹持件表面，也不会因为加持力不足出现松脱；白色端段为插合导向件，锥形导入面可快速对准被夹持的螺钉类零件，减少对位调整的时间。从安装边界来看，整体结构的外径与常规同规格电插头保持一致，不需要对原有安装面板的开孔尺寸做修改，可直接替换原有同规格插头使用，内部弹性夹片的开合行程覆盖常用的小尺寸螺钉直径范围，不需要更换夹片就能适配不同尺寸的螺钉类零件，在临时电气测试、工装夹具接线、小型工件带电检测的场景中，可直接作为夹持式导电接头使用，省去了缠绕导线、拧紧紧固螺钉的步骤。设计过程中优先保证了导电接触的可靠性，弹性夹片采用对称式布局，夹持时受力均匀，接触面积远大于常规的点接触式接插件，大电流通过时的温升更低，长时间通电也不会出现局部过热的问题；绝缘部件的爬电距离符合低压电器的安全要求，不同电位部件之间的绝缘间隙足够，日常使用中不会出现击穿、漏电的风险。结构拆分后各部件无复杂倒扣，常规的注塑、冲压工艺即可完成加工，装配时仅需要将弹性夹片卡入中段的导向槽，再扣合两端的绝缘端盖即可，不需要额外的紧固件连接，装配效率高，后期维护时也可以快速拆开更换磨损的弹性夹片，不需要整体报废。在生产线的临时测试工位，这类改装后的插头可以直接夹持待测试的螺钉类导电零件，不需要在零件上焊接接线端子，测试完成后可直接取下零件，不会在零件表面留下焊接痕迹，也不会损伤零件的表面镀层，适合小批量多规格零件的快速通电检测场景。
