旋转转直线运动齿轮柱塞传动结构

　　这套传动结构核心依托齿轮啮合的扭矩传递逻辑，将输入端的旋转动能直接转化为柱塞的线性往复动作，省去了中间复杂的转换连杆组，在小型化手动驱动设备里适配性极强。从实际应用场景来看，这类结构常嵌入小型手动进给装置、桌面级定量送料机构、教学演示传动教具中，尤其适合需要手动控制线性输出行程、对安装空间有严格限制的工况，比如小型实验台的试样推送、桌面工装的精准顶紧、手动调节的流体微量输送单元，都能依靠这套结构实现稳定的动作输出。

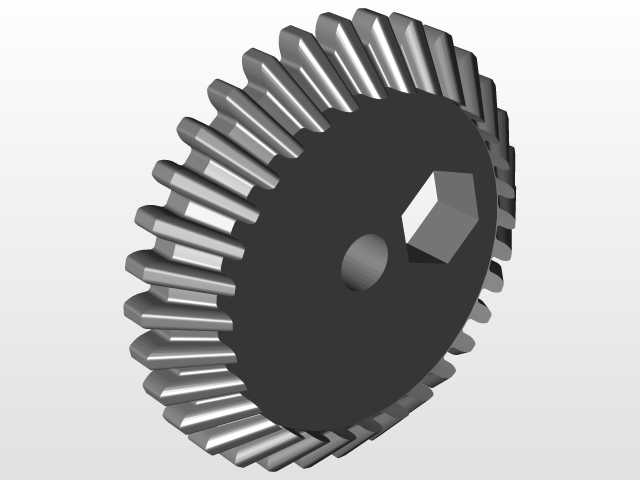

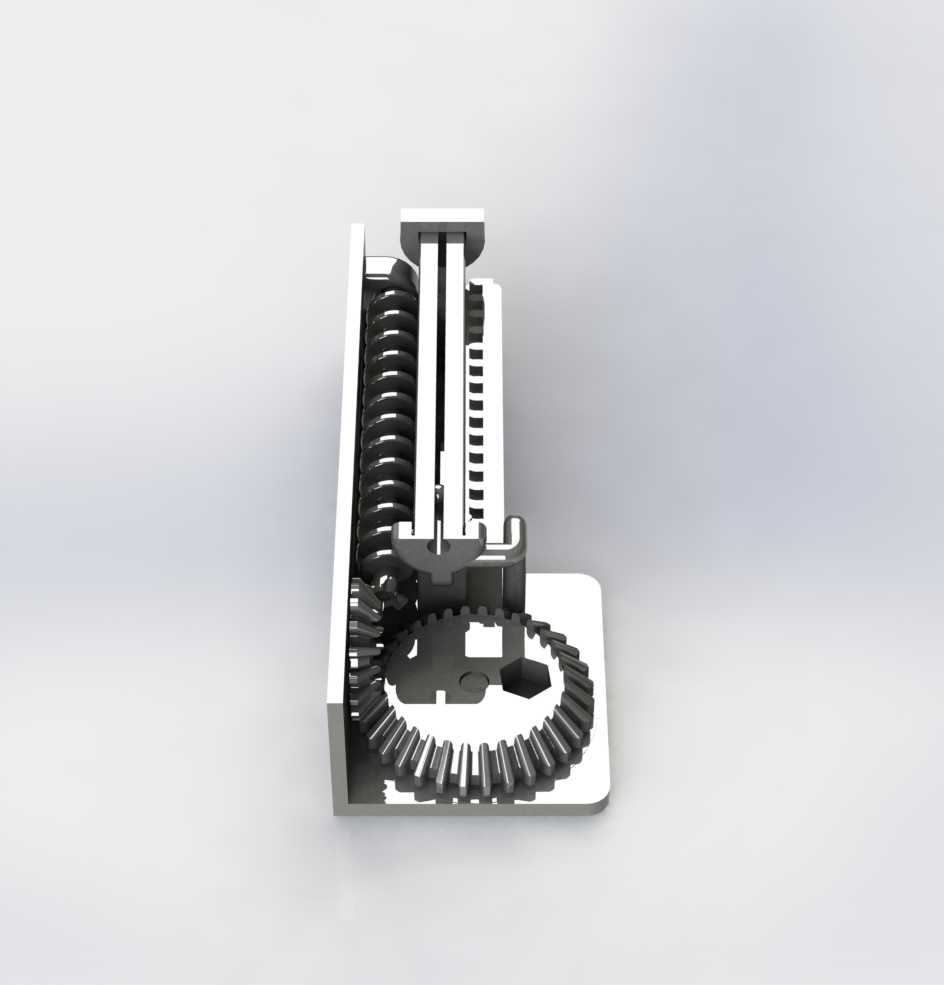

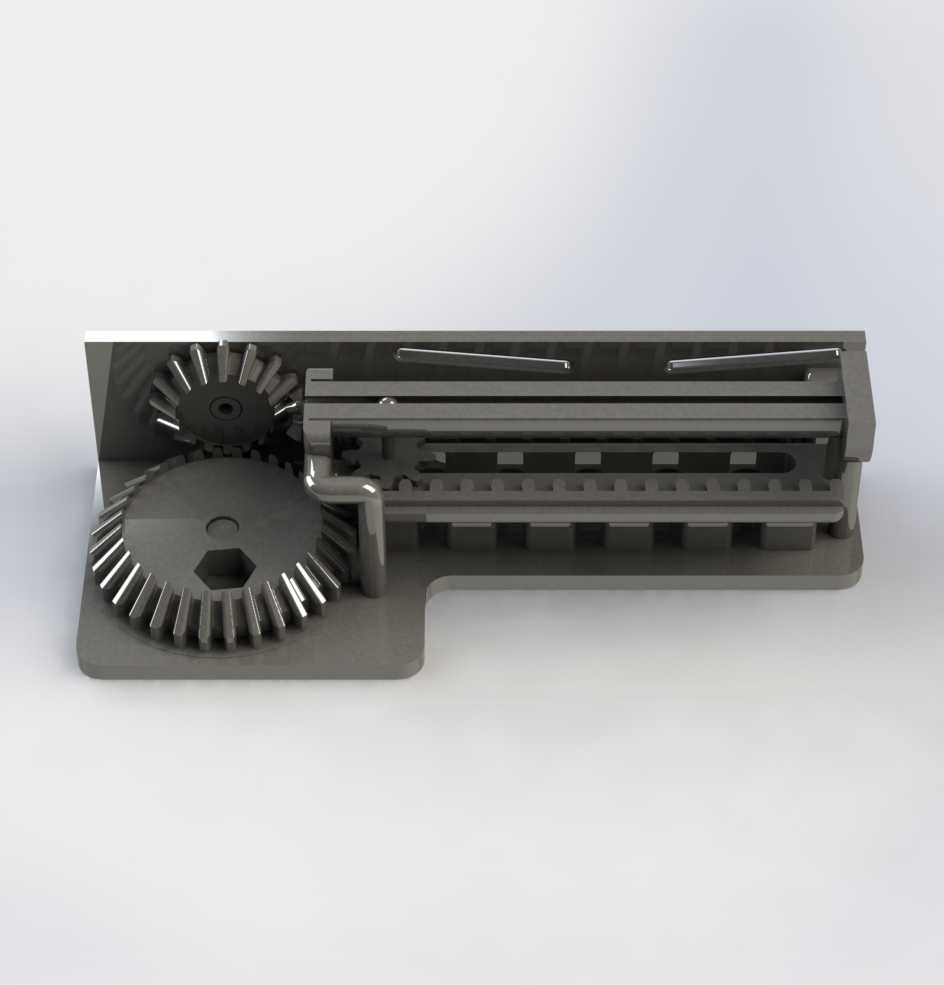

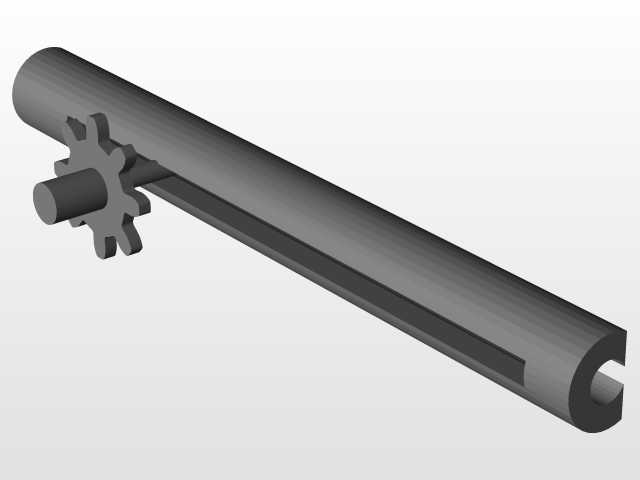

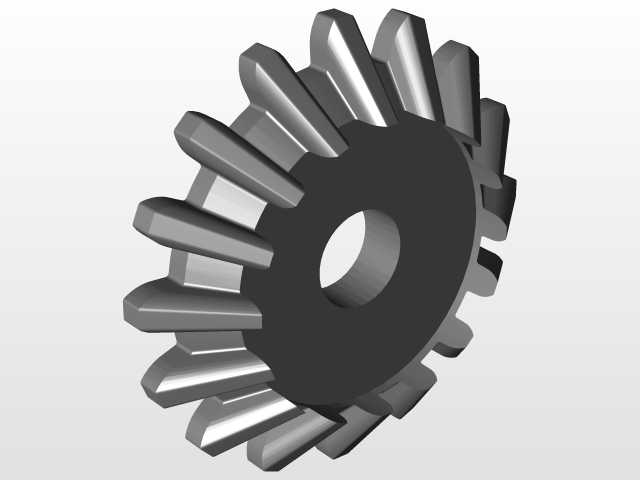

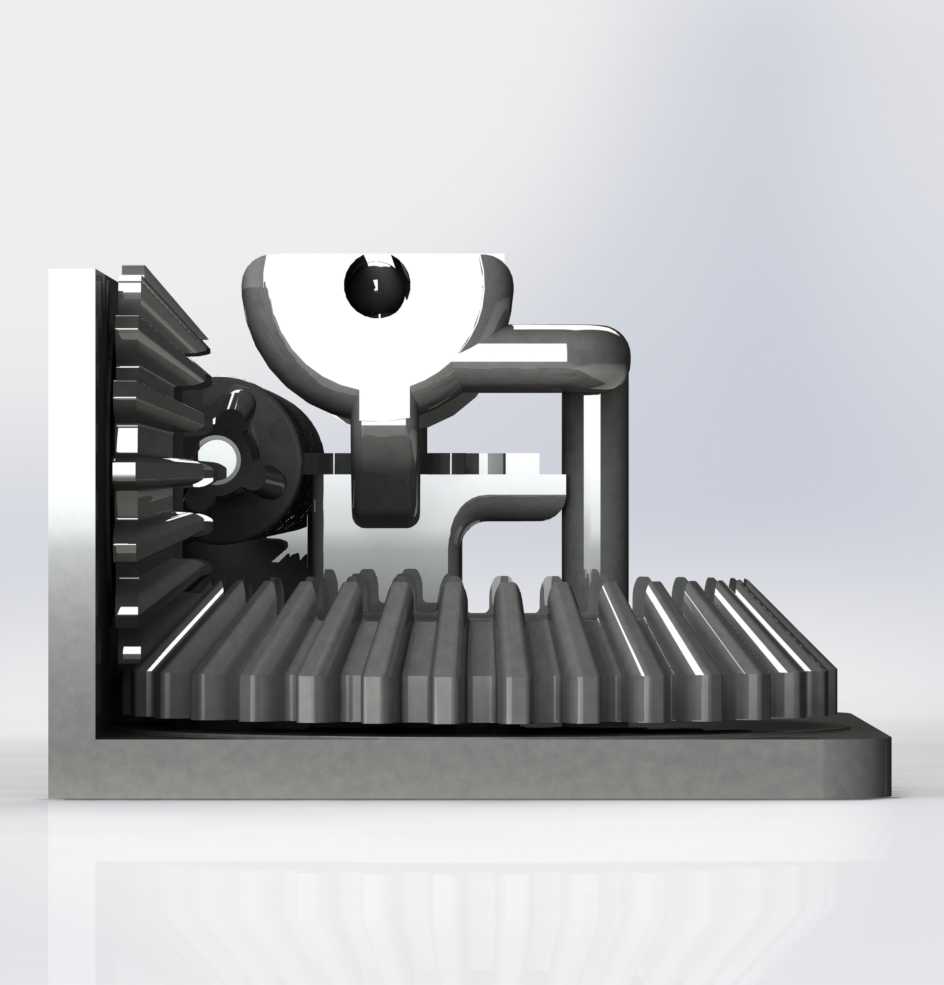

　　结构设计上，输入端采用锥齿与直齿组合的啮合方案，大直径端面带内六角接口的齿轮作为手动输入的受力端，齿形参数匹配小直径传动齿轮的模数，保证手动转动时的传动比稳定，不会出现卡滞或跳齿问题。啮合后的扭矩直接传递到同轴的线性驱动轨道，轨道内的卡位结构与球形柱塞直接配合，齿轮每转动一个固定齿距，柱塞就对应行进一个固定的线性行程，行程精度完全由齿距精度决定，不需要额外加装行程限位开关，手动操作时能通过齿间啮合的触感清晰感知进给量，适合需要盲操作或者精细调节的手动作业场景。

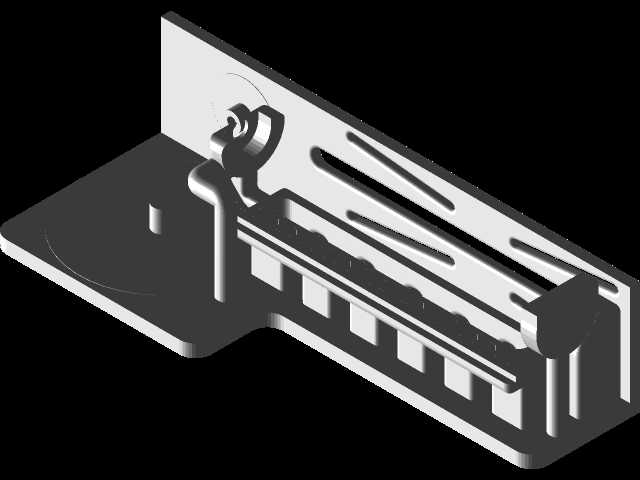

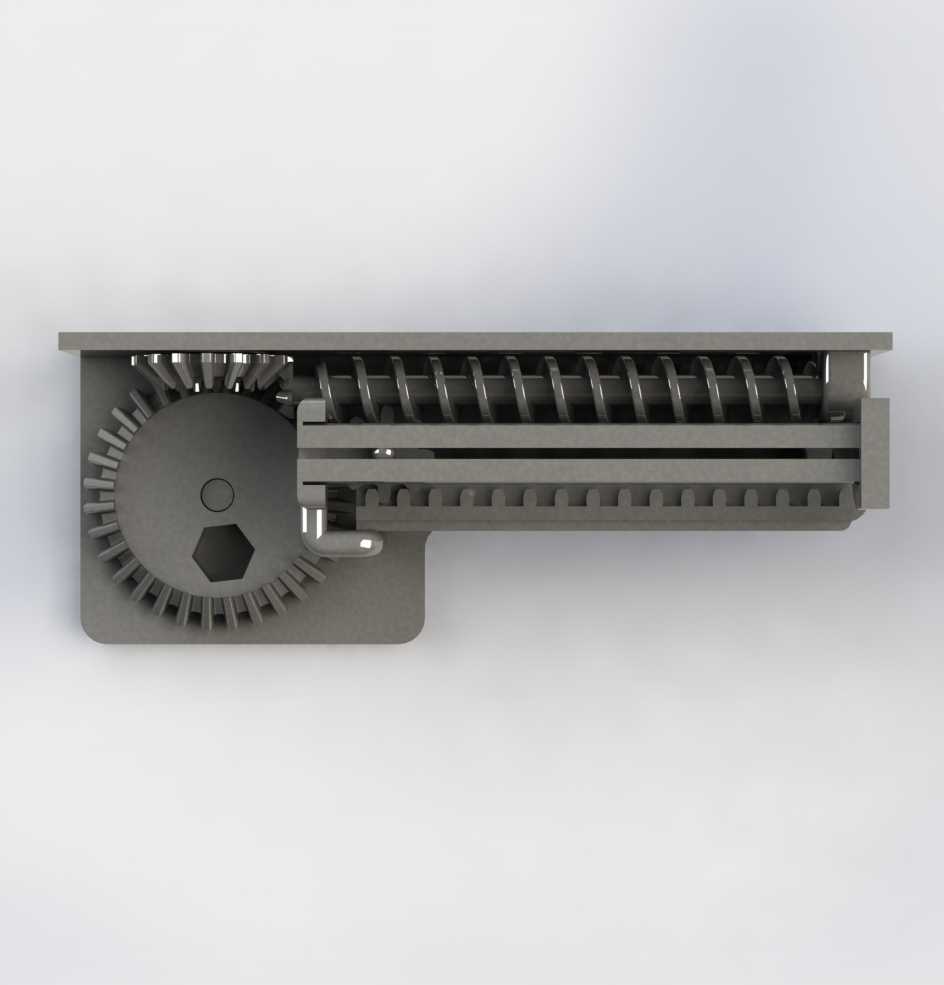

　　外形尺寸方面，整套结构整体长度控制在127到152毫米区间，整体宽度不超过80毫米，主体安装基座为一体化平板结构，基座上预留的安装孔位完全匹配小型桌面设备的安装孔距，不需要额外制作转接板就能直接固定在设备台面上。安装边界上需要注意，齿轮啮合区域上方需要预留至少10毫米的避让空间，防止外部杂物卡入齿隙，柱塞行进的线性轨道两端需要预留5毫米的缓冲空间，避免柱塞运动到行程端点时与外部壳体发生硬碰撞。

　　功能特性上，这套结构完全依靠纯机械啮合实现动作转换，没有电子元件或者液压气动辅助部件，可靠性极强，在无供电的野外作业场景、教学演示场景、需要频繁手动操作的工位上，不会出现动力中断或者元件失效的问题。手动驱动的曲柄接口直接集成在大齿轮端面，不需要额外加装操作手柄连接件，直接用标准内六角扳手就能转动输入，操作门槛极低。结构所有传动部件都集成在同一个基座上，装配时只需要依次将齿轮、柱塞、轨道盖板定位锁紧即可，装配公差要求宽松，普通机加工精度就能满足啮合需求，后期维护只需要定期在齿面涂抹润滑脂，不需要复杂的拆解保养。

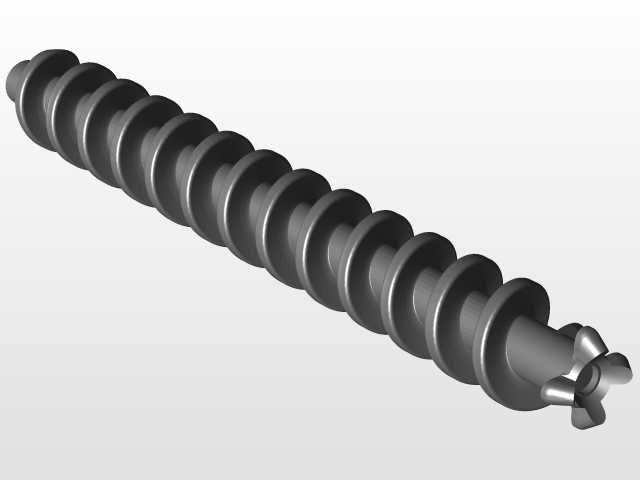

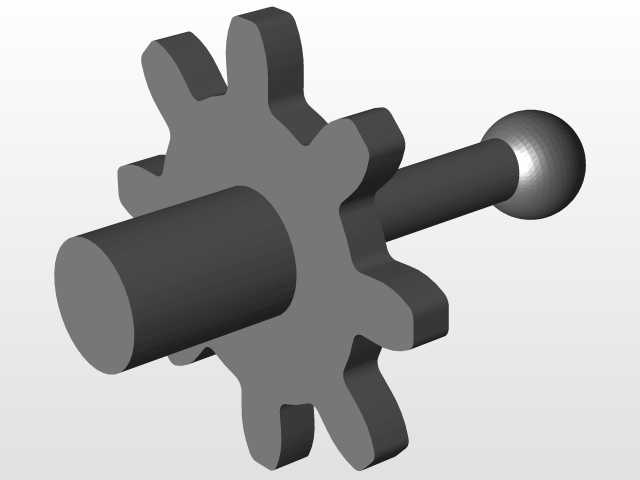

　　设计思路上，这套结构刻意简化了传统旋转转直线机构的部件数量，将原本需要丝杠、螺母、导向杆三个独立部件实现的功能，整合到齿轮与集成轨道的配合中，大幅压缩了整体体积，同时降低了加工成本。齿形设计采用标准渐开线齿形，不需要定制特殊齿廓，普通滚齿或者3D打印都能加工出满足使用要求的零件，尤其适合小批量定制或者个人DIY制作的场景。柱塞采用球形端头设计，与轨道内的卡位槽接触时为点接触，摩擦阻力远小于平面接触的柱塞结构，手动转动时的操作力更小，长时间操作也不会出现明显的疲劳感。轨道内的导向槽采用等距排布的矩形槽，槽距与齿轮齿距完全对应，保证每一次转动的进给量一致，不会出现行程累积误差，在需要定量进给的场景下，只需要记录转动的齿数就能精准控制柱塞的行进距离，不需要额外加装刻度标识。
