分段式伸缩折叠便携直柄剑结构设计

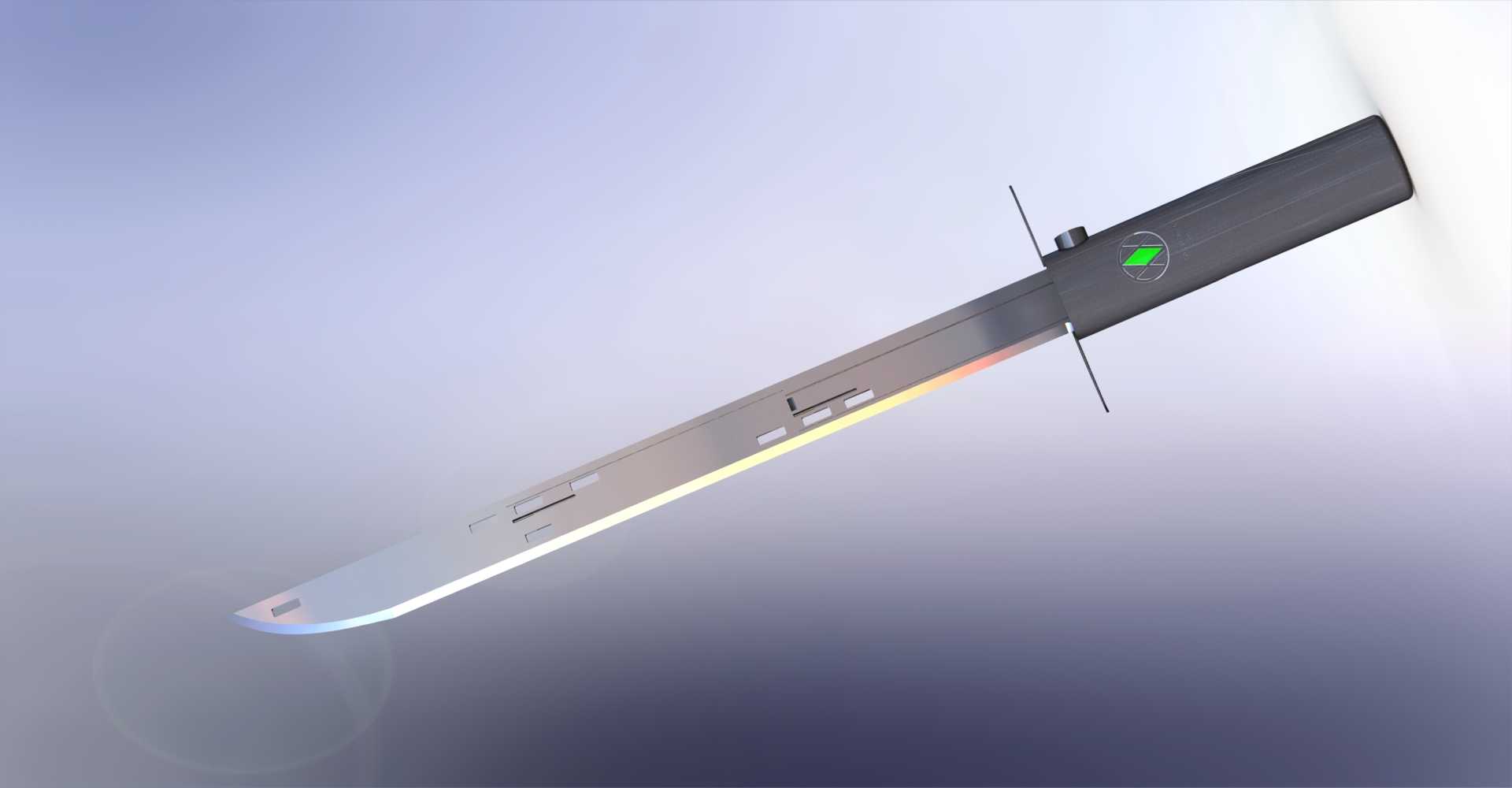

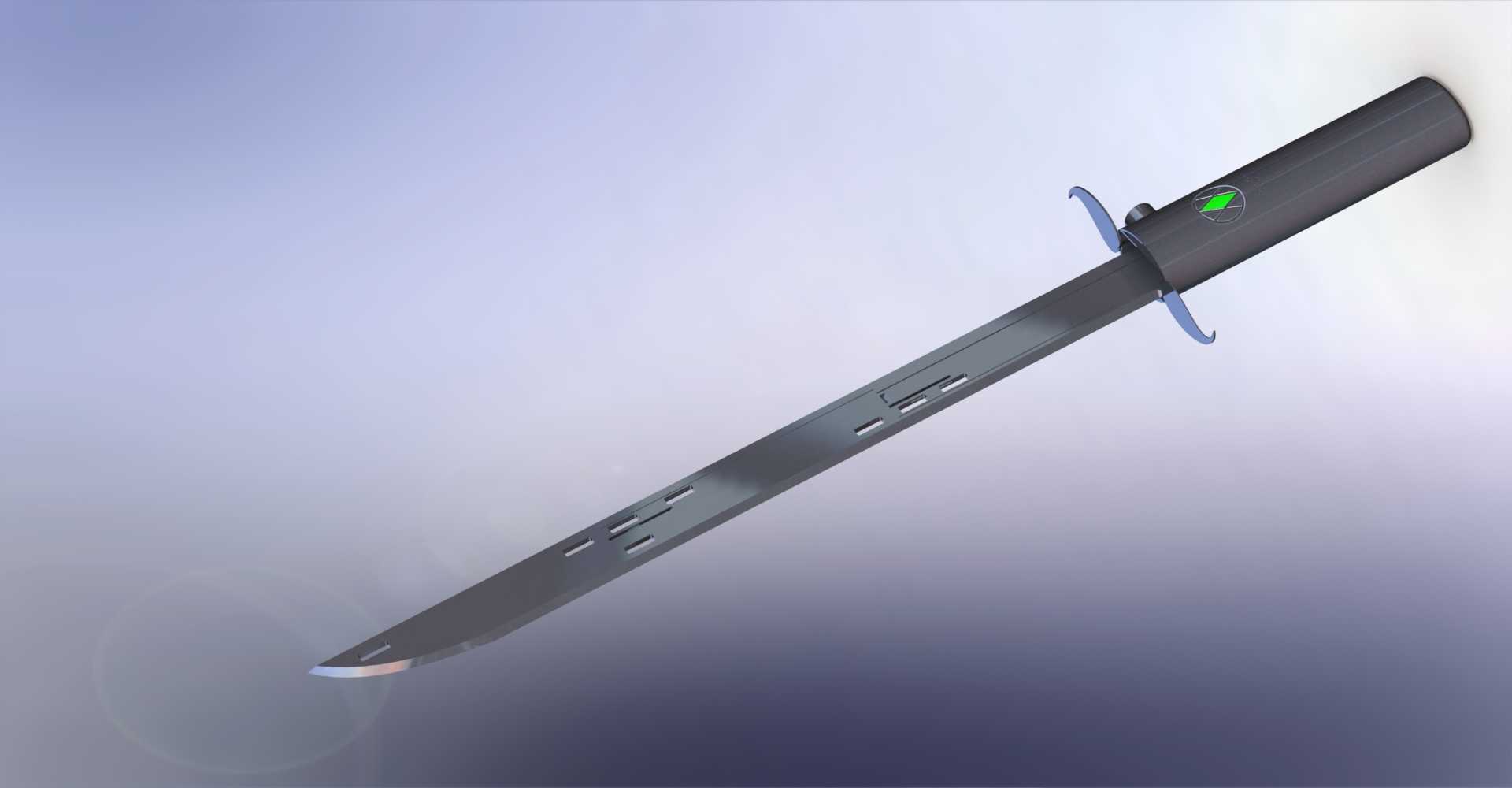

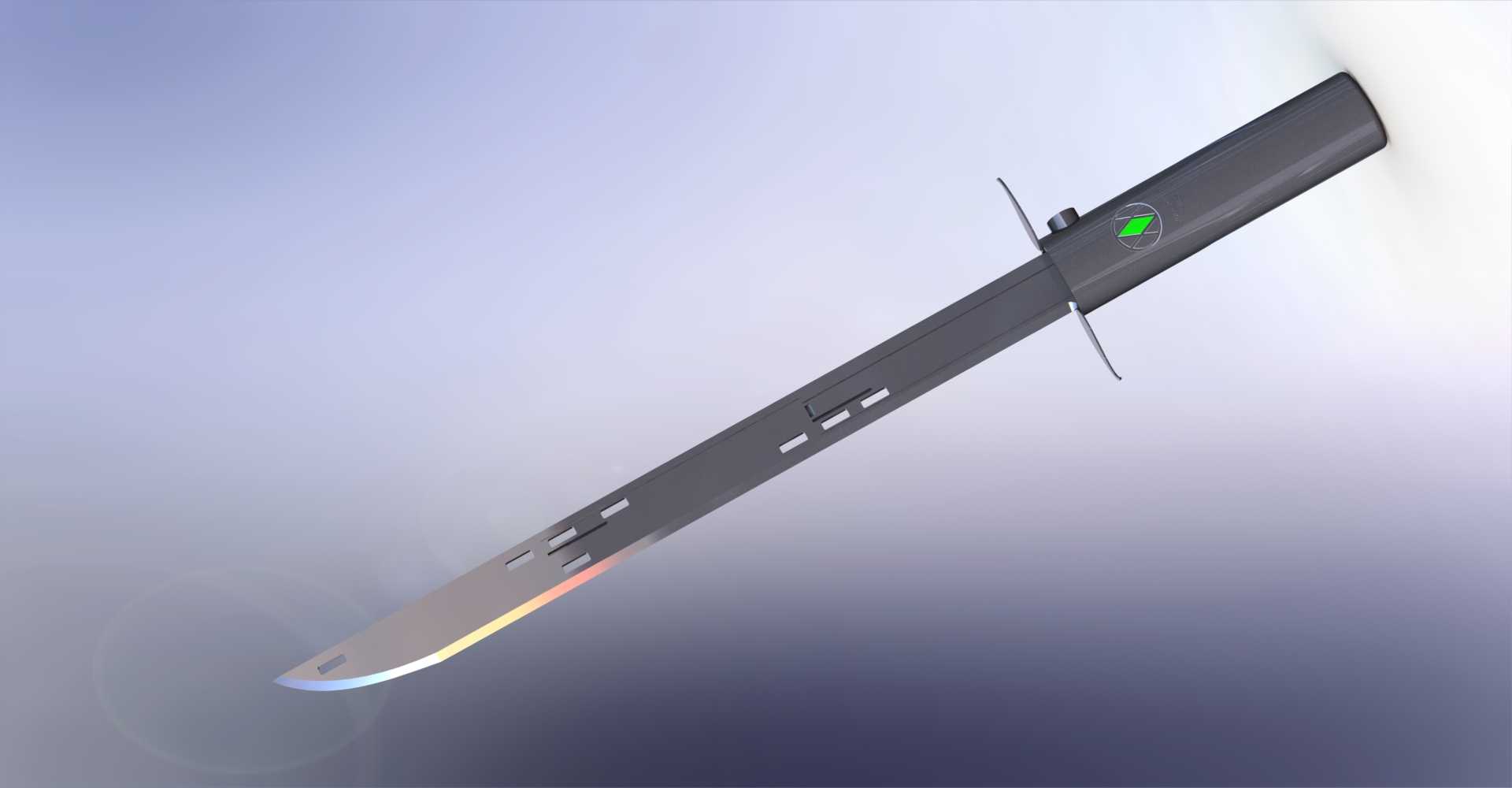

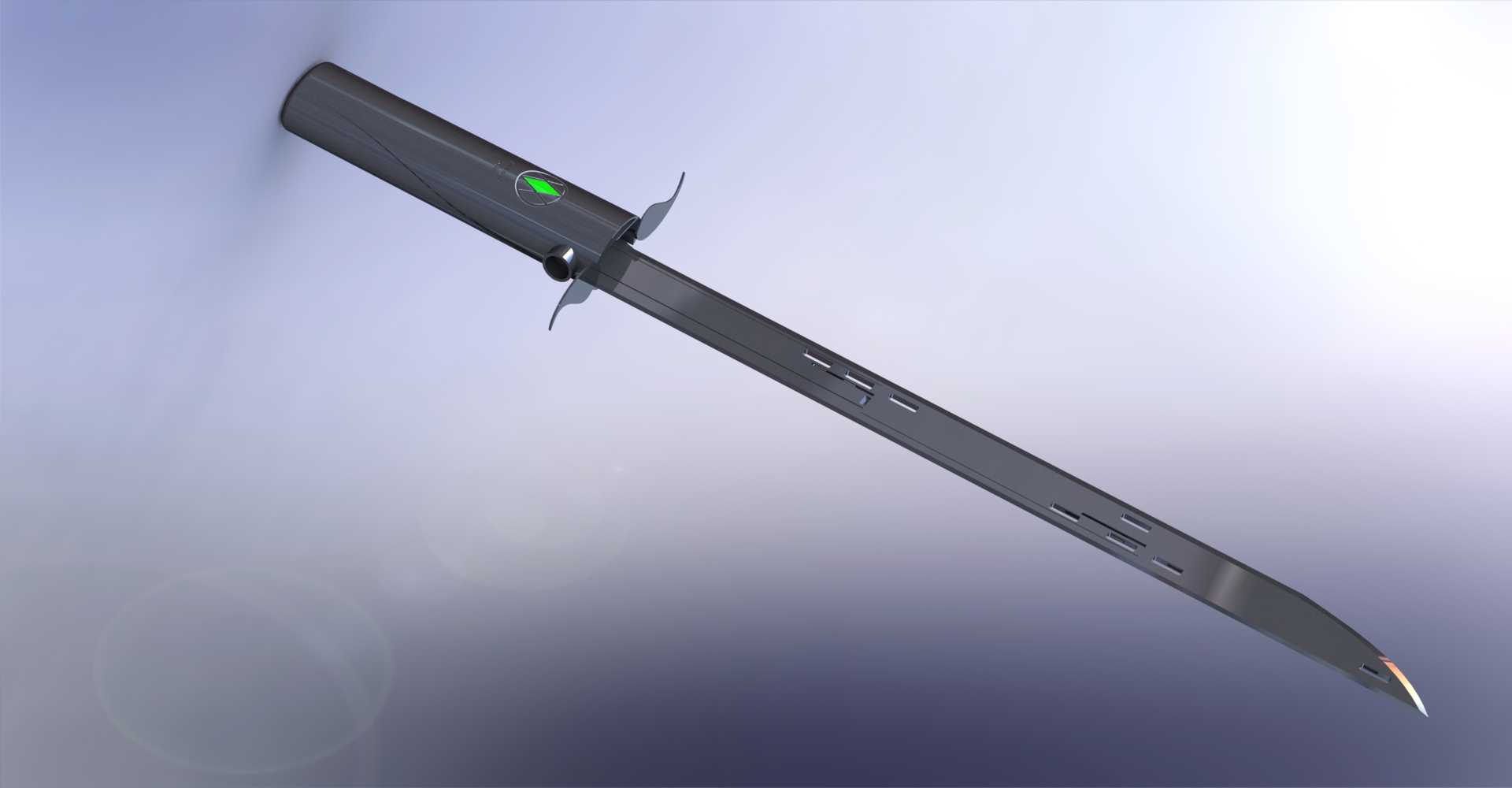

　　这款伸缩折叠剑的结构设计，核心参考了成熟的OFT直出刀具的机械传动逻辑，在常规直柄刀具的结构基础上做了多段式刃体的伸缩拓展，整体结构围绕便携收纳与快速展开两个核心使用需求做布局。从实际应用场景来看，这类结构并非仅面向道具展示领域，其多段锁止、紧凑收纳的设计逻辑，可迁移应用到户外便携工具、应急破拆器具、特种作业随身切割器具的结构开发中，尤其是在对收纳长度有严格限制、同时需要足够展开作业长度的场景下，这类分段伸缩锁止的结构具备很高的参考价值。

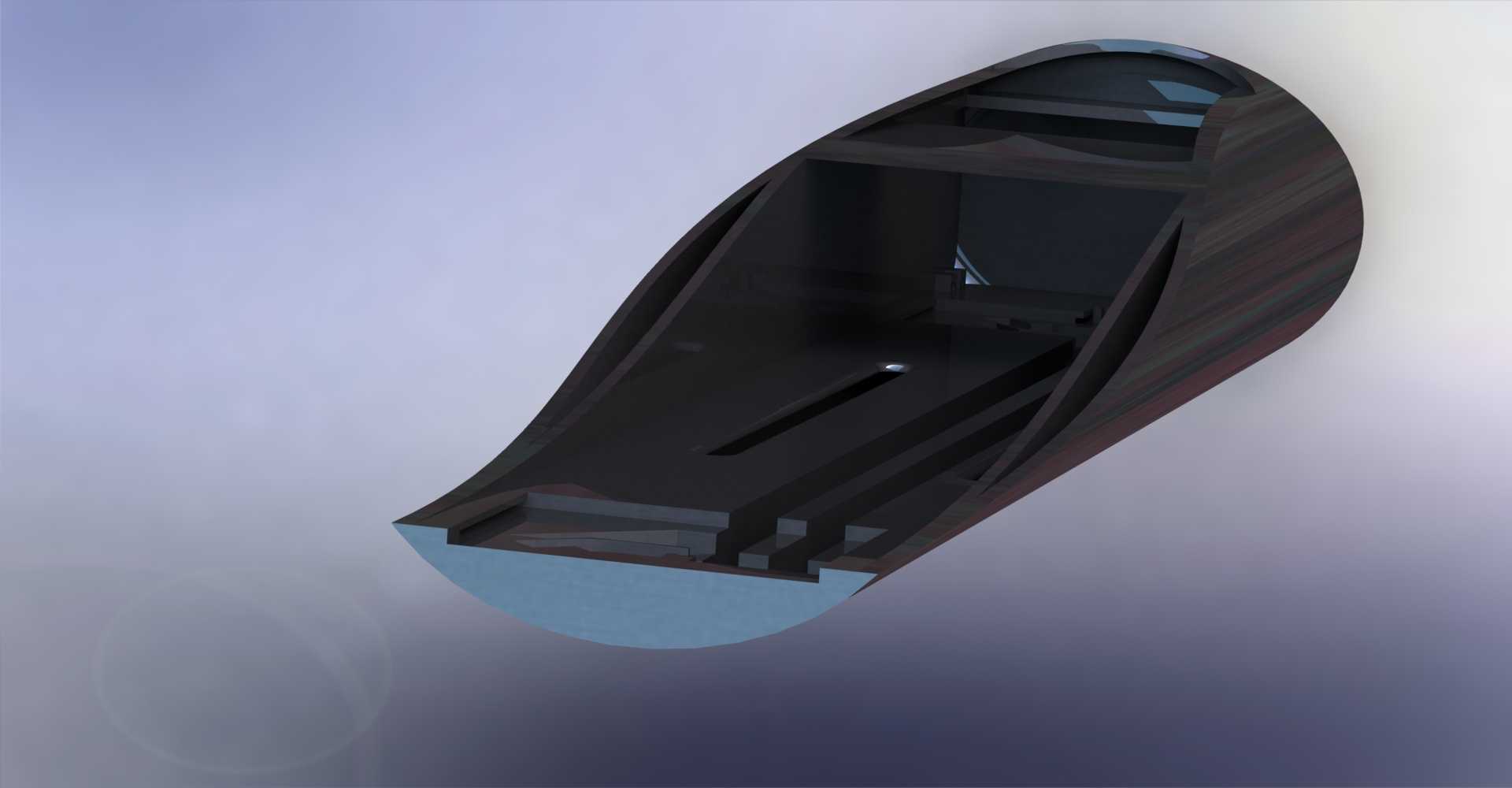

　　从功能特性层面看，该结构摒弃了传统单段伸缩的薄壁锁止缺陷，将刃体拆分为多段互相嵌套的分段式结构，每一段刃体都设计有独立的定位卡槽与滑动导轨，展开过程中各段依次伸出，到位后通过柄部内置的弹性锁销自动卡入对应卡槽，实现整段刃体的刚性锁止，避免使用过程中出现段间松动、回缩的问题。折叠机构集成在柄部与首段刃体的连接位置，在完全收缩状态下，整段刃体可完全收纳进柄部的中空腔体内，收纳后的整体外形与常规直柄手持工具尺寸一致，可放入常规工具套、随身收纳包中，不会因为刃体过长导致携带不便。柄部侧面设计有独立的解锁推钮，推钮表面做了防滑纹理处理，操作时单手握持柄部即可通过拇指推动推钮完成解锁，配合腕部的轻甩动作即可完成整剑的快速展开，操作逻辑与常规直出刀具保持一致，不需要额外的学习成本，符合手持工具的人机操作习惯。

　　设计思路上，整个结构优先保证锁止可靠性与操作流畅度，段与段之间的配合公差控制在0.02mm以内，既保证滑动过程中不会出现卡滞，也避免间隙过大导致展开后刃体出现晃动。每一段嵌套结构的接触面都设计有耐磨衬垫嵌槽，可嵌入聚四氟乙烯材质的耐磨片，降低反复伸缩过程中的结构磨损，延长整体的使用寿命。刃体分段的长度经过反复测算，在保证柄部可完全容纳所有收缩段的前提下，尽可能提升展开后的整体有效长度，各段的壁厚从靠近柄部的首段到最前端的末段依次递减，在保证整体结构强度的同时控制整体重量，避免头重脚轻影响握持平衡。柄部的外形做了贴合手掌弧度的收腰设计，表面预留了防滑贴片的安装位置，握持时的受力点均匀分布在掌心与指节位置，长时间握持也不会出现硌手的问题。柄首位置设计有挂绳孔，可穿入安全挂绳套在手腕上，防止使用过程中脱手。

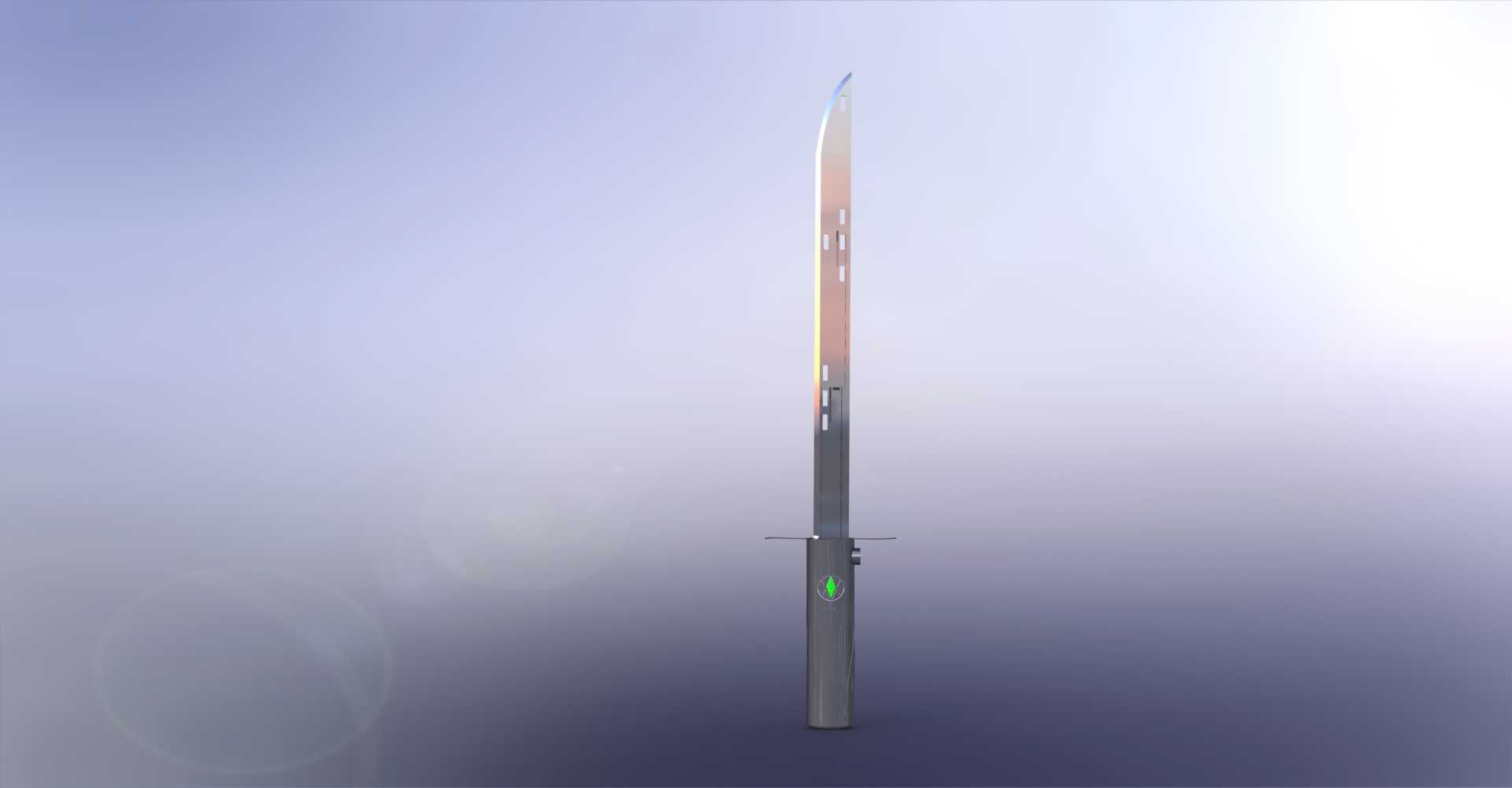

　　从外形尺寸与安装边界来看，完全收缩状态下整体长度控制在220mm以内，柄部直径为32mm，和常规成人手掌的握持尺寸匹配，可适配市面上绝大多数标准尺寸的直柄工具套，不需要定制专用的收纳装具。完全展开后的整体有效长度可达680mm，各段锁止后的整体径向晃动量控制在0.1mm以内，可满足常规的切割、劈砍受力需求。结构内部的弹性件全部采用标准规格的圆柱螺旋压缩弹簧，不需要定制异形弹性件，后期维护更换时可直接采购标准件替换，降低维护成本。整个结构的所有零件都可通过常规的机加工工艺完成加工，不需要特殊的成型设备，小批量试制阶段即可通过数控铣、线切割等常规工艺完成样件制作，加工门槛较低。需要注意的是，段间的锁止卡槽位置需要做倒角处理，避免伸缩过程中卡槽锐角刮伤配合面，解锁推钮的滑动行程需要和锁销的伸缩行程精准匹配，行程过短会导致锁销无法完全脱出卡槽，出现解锁卡滞，行程过长则会导致锁销过度伸出，影响刃体的正常滑动。在做三维建模过程中，需要重点校验各段伸缩过程中的干涉情况，尤其是在半展开状态下，各段的导轨与卡槽的配合位置不能出现结构干涉，保证整个伸缩过程的动作流畅。
