剪叉式升降支撑工作台结构设计

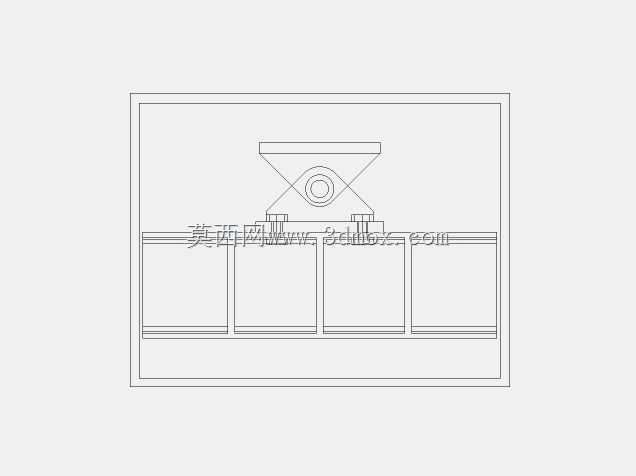

该结构为剪叉式升降支撑工作台，常见于生产车间物料工位抬升、装配线工件高度适配、仓储区域小件货物举升等场景，可根据作业需求调整台面高度，匹配不同身高操作人员的作业姿态，减少长期弯腰或抬手操作带来的职业劳损，也可嵌入自动化生产线作为高度调节工位，衔接不同高度差的输送工序。从功能特性来看，该结构依靠中部铰接的剪叉臂实现升降动作，剪叉臂上端连接承载台面，下端与底部框架配合，通过铰接点的相对位移改变剪叉臂的开合角度，从而实现台面的平稳升降，台面下方设置的铰接座与剪叉臂端部通过销轴连接，保证动作过程中无卡滞，底部框架为整体式方管焊接结构，提供足够的基础稳定性，避免升降过程中出现侧倾风险。设计过程中优先考虑了承重的均匀分布，剪叉臂的两组支臂对称布置，承载台面的载荷可通过两侧剪叉臂均匀传递至底部框架，中部的铰接转轴采用同轴设计，保证两侧剪叉臂动作同步，不会出现台面倾斜的情况；台面边缘做了平齐处理，可根据实际使用需求加装工装夹具、挡边或者输送辊道，适配不同的作业需求，底部框架预留了地脚安装孔位，可通过膨胀螺栓与地面固定，也可加装脚轮实现工位的灵活移动。安装边界方面，底部框架的外形尺寸适配常规车间工位的占地需求，不会占用过多通道空间，最低位时整体高度较低，方便工件上下料，最高举升高度覆盖常规人工装配作业的舒适高度区间，剪叉臂完全收拢时整体结构紧凑，闲置时可减少存放空间占用。结构的受力路径清晰，载荷从台面传递至剪叉臂上端铰接点，通过剪叉臂的斜向支撑传递至底部框架的滑动端与固定端，再分散至整个底部支撑框架，设计时对剪叉臂的板材厚度、铰接销轴的直径都做了匹配承重需求的选型，保证额定载荷下结构变形量在允许范围内，长期使用不会出现铰接点磨损松旷、臂体变形的问题，日常维护仅需定期对铰接点加注润滑脂，检查销轴的防松件即可，维护成本较低，适合中小载荷的频繁高度调节作业场景使用。
