双三角端编码器按钮间隔垫片结构

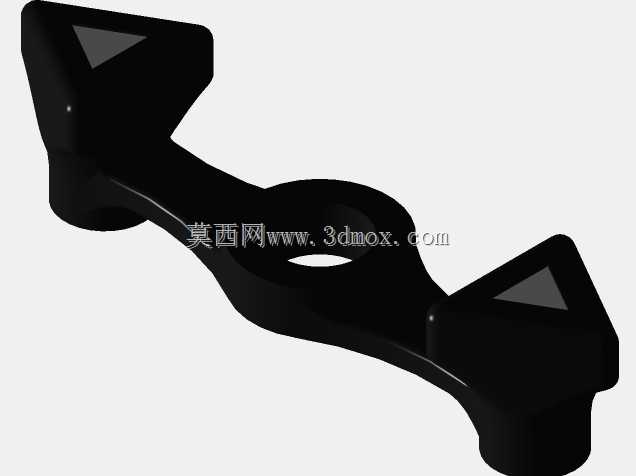

这类间隔垫片多用于集成多操作单元的电控面板场景，常见于小型数控操作盒、便携式工业控制终端、中小型设备的本地操作工位上，主要解决并排布置的按压式编码器按钮在装配后出现的操作干涉、按压行程偏移、相邻按键误触问题。很多现场调试的设备操作面板，会因为面板钣金冲压公差、编码器本体安装座的累计公差，导致两个相邻的带按压功能编码器在装完按钮帽后，侧边间隙过小，按压单侧按钮时会蹭到相邻按钮的侧壁，长期使用还会磨损按钮帽表面，甚至卡滞导致编码器按压功能失效，这个间隔件就是针对这类装配痛点设计的。从结构上看，零件采用对称式双三角端布局，两个三角端头分别对应两个编码器按钮的安装定位位，三角造型的端头刚好匹配按钮帽底部的三角防转卡槽，装上去之后能限制按钮帽周向转动，避免按钮上的标识方向偏移，中间的弧形连接臂做了等厚度减薄设计，在保证整体结构刚性的前提下，避开了面板后方编码器本体的突出安装柱，不会和编码器的接线端子、固定螺母产生装配干涉。中间的圆形镂空是避让位，刚好对应两个编码器中间的面板固定螺丝柱，装配时不需要额外调整周边零件的位置，直接卡入两个按钮之间的间隙即可。零件的安装边界完全贴合常规16mm轴径按压式编码器的安装尺寸，两个安装位的中心距和市面上主流双联编码器操作位的中心距匹配，厚度控制在1.2mm，刚好填充两个按钮帽之间的设计间隙，不会额外增加面板装配后的整体突出高度。设计时特意将连接臂的弧度做了下沉处理，避开操作人员按压按钮时的手指活动区域，不会出现硌手的问题，边缘全部做了R0.3的圆角处理，没有尖锐毛刺，装配时不会划伤操作人员的手，也不会刮伤按钮帽的磨砂表面。零件整体采用耐磨工程塑料的成型结构设计，装配后能长期维持间隔尺寸，不会因为频繁按压产生形变移位，同时能在两个按钮之间形成物理隔离，哪怕面板受外力产生轻微形变，也不会导致两个按钮帽直接接触摩擦。在做这类操作面板的结构设计时，很多工程师容易忽略按钮之间的间隙公差累计，等到样机试装时才发现干涉问题，重新改面板模具或者调整编码器安装座的成本很高，这类间隔垫片可以作为公差补偿件直接加装，不需要改动原有其他零件的设计，大幅缩短样机整改的周期，也适合老旧设备操作面板的按键干涉问题整改，直接拆开面板卡入对应位置就能解决误触、卡滞的问题。
