工业用交流接触器三维结构设计

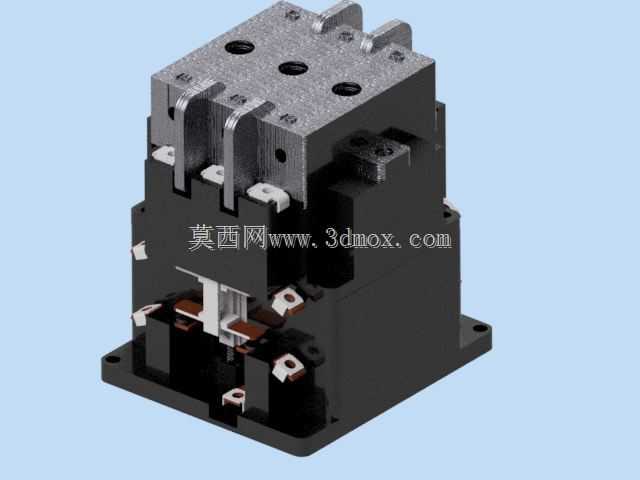

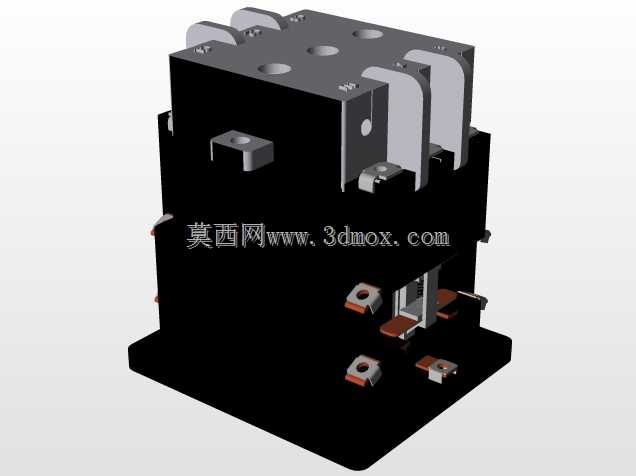

这款低压电磁式接触器的三维结构，完整还原了实物的装配逻辑与细节特征，在工业配电、电机控制、自动化产线回路搭建场景中，这类元件是承担负载通断控制的核心执行部件，主要用于频繁接通分断交直流主回路、大容量控制回路，相比手动开关具备远程控制、失压保护、大电流分断能力强的优势，常搭配热继电器、断路器组成电机启动保护回路，也可用于电容器组、照明回路、电热设备的负载投切。从结构设计来看，模型完整呈现了直动式双断点触头布局，上部的三个主触头进线端采用凸起接线端子结构，预留了螺栓紧固的安装空间，端子间设置了绝缘隔弧凸台，避免分断时电弧飞弧造成相间短路；下部的出线端同样对应三极主触头，两侧预留了辅助触头的扩展安装位，可根据控制需求加装常开常闭辅助触点，实现回路状态反馈、联锁控制等功能。电磁驱动部分位于壳体中部腔体内，模型还原了静铁芯、动铁芯、反力弹簧的装配位置，线圈通电时动铁芯吸合带动触头支架动作，实现主触头闭合，断电时反力弹簧推动动铁芯复位，分断主回路，壳体侧面的凹槽结构对应铁芯的缓冲垫安装位，可降低吸合时的碰撞噪音与机械磨损。安装边界方面，底部采用带两个安装孔的法兰式底座，适配标准35mm导轨安装也可通过螺栓直接固定在安装板上，底座的定位凸筋可保证元件安装时的对齐精度，避免接线时受力偏移；整体外形的棱角处均做了绝缘圆角处理，壳体表面的加强筋结构既提升了塑料壳体的结构强度，也增加了表面散热面积，长时间带载运行时可降低内部温升。触头支持件的滑动导轨结构在模型中也做了细节还原，保证动触头动作时的同轴度，避免卡滞导致的触头接触不良，灭弧室的栅片结构虽未完全剖开展示，但壳体上部对应灭弧室的凸起轮廓完全符合实物的尺寸比例，建模时严格按照实物的装配公差做了间隙预留，动触头与静触头的开距、超程参数都符合低压电器的设计规范，可直接用于电气柜装配干涉检查、教学演示、虚拟调试场景，也可作为同类元件改型设计的结构参考，帮助设计人员快速完成柜内布局、接线路径规划，减少实物打样的验证周期。
