BLX型玻璃保险丝直插安装座结构设计

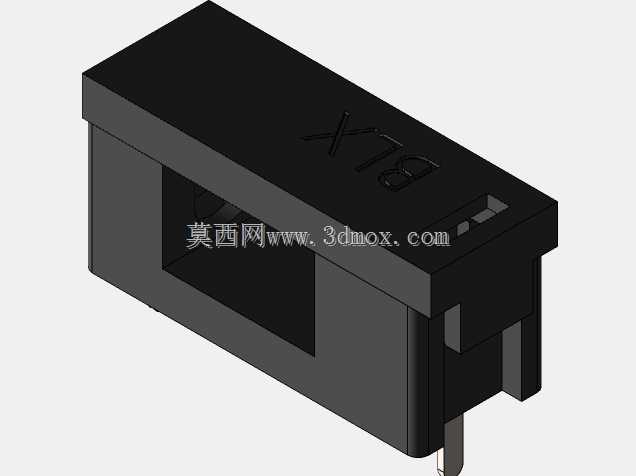

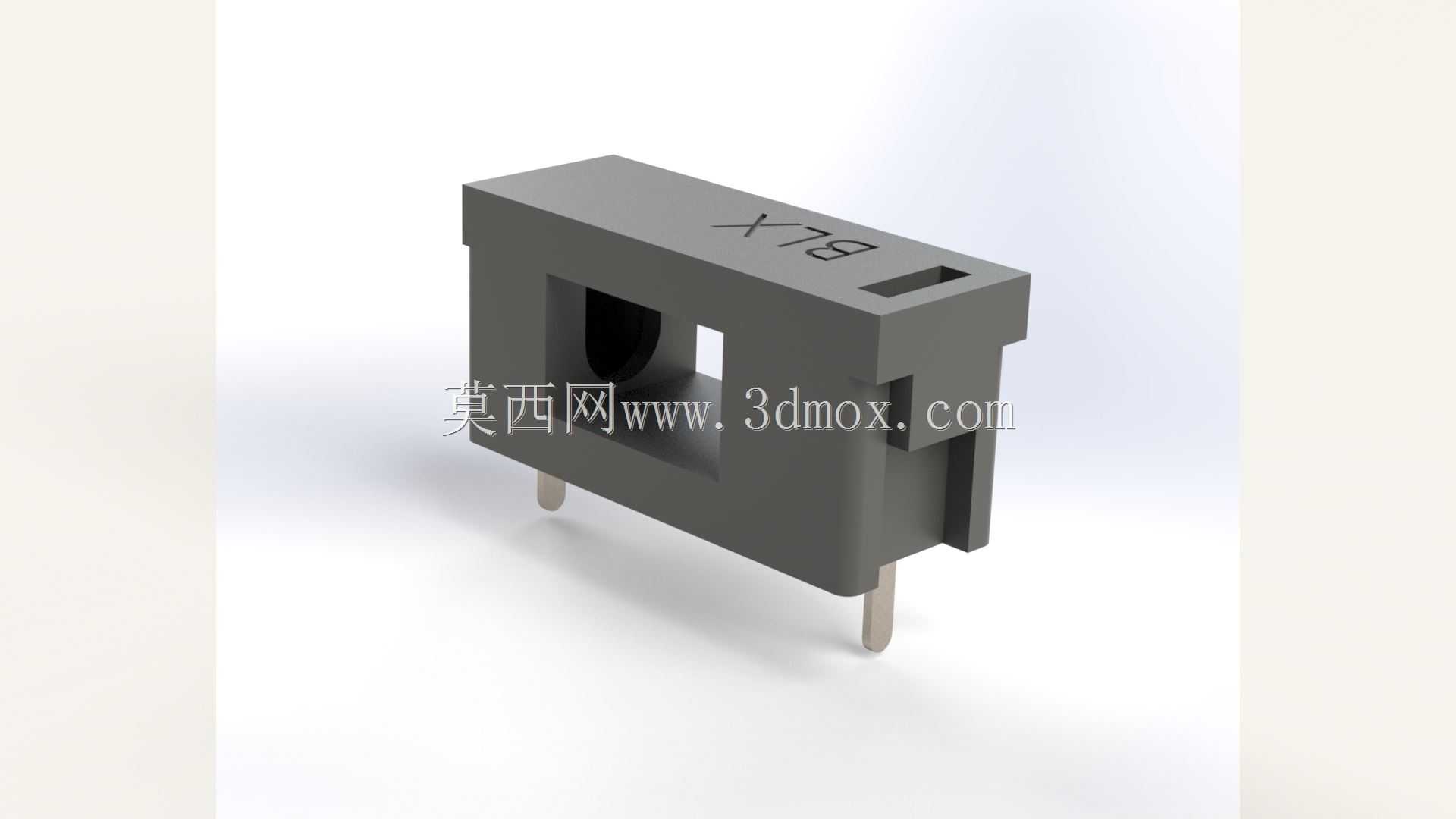

　　在低压直流控制回路、小功率电源板、消费类电子主板的过流保护设计中，BLX型玻璃保险丝座是应用频次极高的板载安装配件，这类配件的设计合理性直接影响后期保险丝更换效率、板件焊接可靠性以及回路保护的响应稳定性。不同于带翻盖的外置式保险丝座，这款直插式BLX座采用PCB插装设计，主体为耐高温绝缘工程塑料一体注塑成型，外壳顶面预留BLX标识刻印位，生产环节可通过激光打标或模具蚀字完成型号标注，方便产线装配时快速识别规格，避免错装其他尺寸的保险丝配件。

　　从实际安装边界来看，这款保险丝座的两个插脚采用标准2.54mm网格间距适配设计，插脚直径0.8mm，伸出壳体底部长度3.2mm，能够适配常规1.6mm板厚的FR-4玻纤板波峰焊或手工焊接需求，插脚根部做了加宽限位台阶，焊接时可以精准控制插入深度，避免插脚过度顶入壳体内部导致保险丝安装卡滞。壳体整体外形为长方体结构，宽度方向预留了标准5x20mm玻璃保险丝管的容纳腔，腔体开口朝向侧方，更换保险丝时无需拆卸板件其他配件，直接从侧方抽出熔断的旧管、插入新管即可完成维护，相比顶部开盖的结构，侧方插拔的设计在高密度排布的PCB板上更节省垂直方向空间，不会和上方的线束、散热片产生安装干涉。

　　设计阶段针对绝缘性能做了专项优化，壳体塑料选用阻燃级PA66材质，耐温等级达到UL94-V0级，在回路出现过载、保险丝熔断瞬间产生的高温不会引燃壳体，也不会出现壳体熔融变形导致相邻焊盘短路的问题。腔体内部的两个导电接触片采用锡磷青铜冲压成型，表面做镀镍处理，既保证和保险丝管金属端帽的接触压力足够，避免长期使用后出现接触电阻过大、温升超标的问题，也能提升抗氧化能力，在潮湿、多粉尘的工控设备使用环境下依然能保持稳定的导电性能。接触片和底部插脚采用一体化冲压结构，没有额外的铆接接点，减少了回路中的接触电阻点，大电流通过时的温升控制更优，适配额定电流10A以内的玻璃保险丝管使用。

　　在结构细节处理上，壳体侧面预留了定位卡扣凸台，当保险丝座插入PCB对应安装孔后，凸台会卡在PCB表面，过波峰焊时不会因为焊锡的浮力导致壳体浮起、插脚焊接高度不一致的问题。腔体内部的接触片位置做了导向斜面设计，插入保险丝管时不需要刻意对准接触片开口，顺着斜面推入即可让端帽顺利卡入接触片的夹持位，降低现场维护的操作难度。顶面除了型号标识位之外，还预留了一个小型的观察缺口，不需要拔出保险丝，就可以从缺口位置直接观察内部玻璃管的状态，快速判断保险丝是否出现熔断，排查回路故障时能大幅缩短检测时间。

　　从应用场景适配性来看，这款保险丝座不仅可以用在常规的电源变压器副边过流保护位置，也能适配小型开关电源输入回路、工控信号板供电回路、小家电控制板的过流保护点位，其直插式结构既可以适配传统的通孔焊接工艺，也能在手工样板打样阶段快速焊接固定，不需要定制特殊的SMT钢网，对于小批量多批次的设备生产场景适配性极强。设计时也考虑了不同厂家玻璃保险丝管的尺寸公差，腔体内部的接触片预留了0.3mm的弹性补偿量，即使保险丝管长度存在±0.2mm的公差，也能保证两端和接触片可靠接触，不会出现接触不良导致的回路断电问题。整体结构没有多余的活动部件，装配时只需要将两个冲压好的接触片从壳体底部压入对应的卡槽即可完成组装，生产装配工序简单，适合大批量规模化生产，也能有效控制配件的制造成本，在满足电路保护安装需求的同时，不会给整体设备带来过多的成本压力。
