谷物干燥处理成套工业设备结构设计

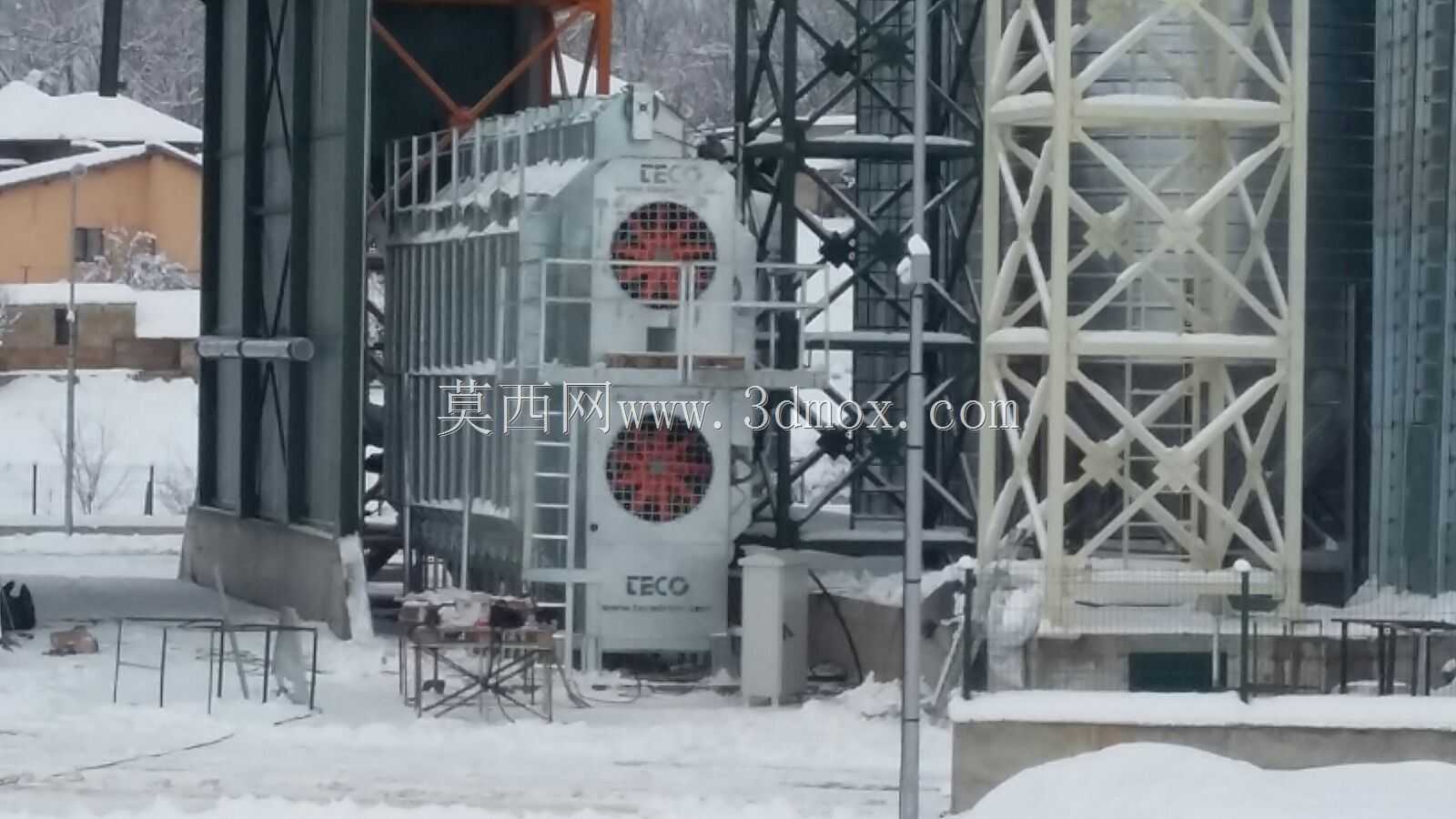

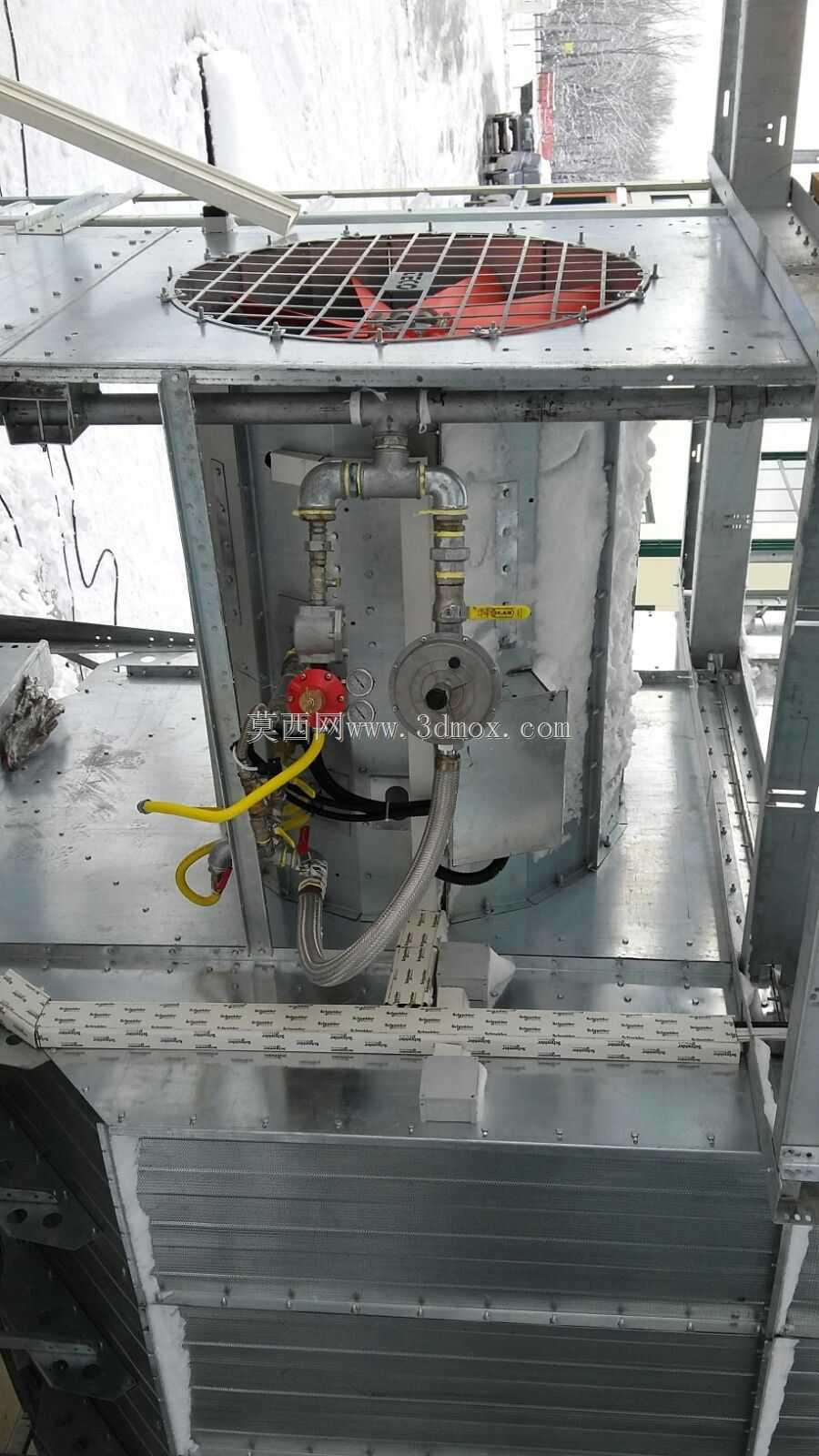

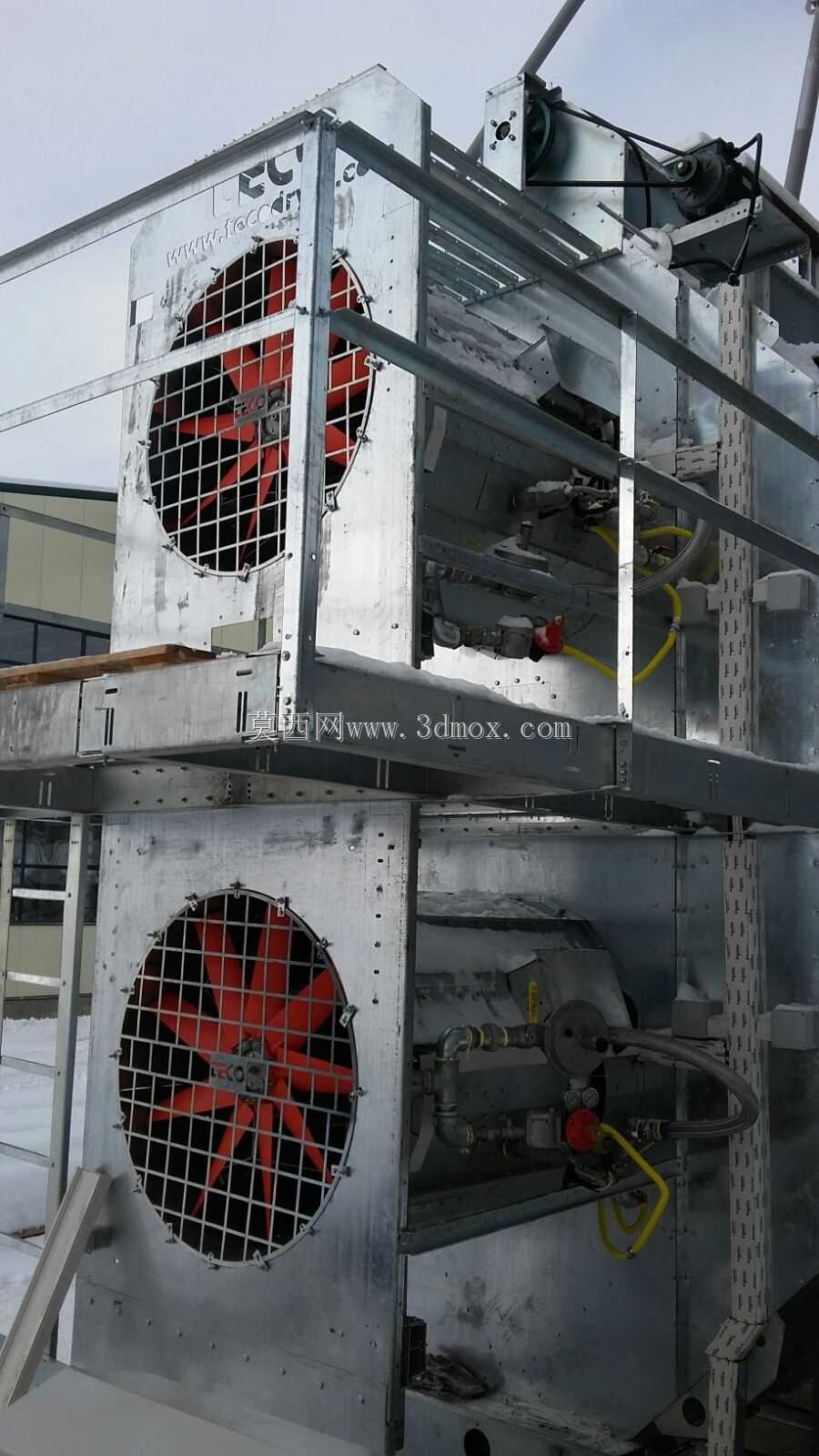

这套谷物干燥设备的三维结构设计，核心围绕北方规模化粮库、粮食收储站点的实际作业场景搭建，适配冬季高湿低温环境下的玉米、小麦、豆类等大宗谷物降水作业需求，解决收获后谷物含水率过高易霉变、无法安全入仓存储的痛点。从结构布局来看，设备主体采用立式模块化框架设计，左侧干燥主机段集成多层交错布置的角状盒通风结构，热风从下部热风炉段送入后，可穿过料层形成均匀穿流，避免局部过热导致的粮食品质劣变；右侧配套的钢制桁架塔架为储粮缓苏段，可实现干燥后谷物的缓苏均湿，减少谷物爆腰率，整套设备的安装边界需预留周边1.5米的检修通道，主机段总高度控制在12米以内，适配多数中小型粮库的场地限高要求。设计过程中重点考量了设备的连续作业能力，干燥主机侧面设置的爬梯与检修平台，可满足运维人员定期清理通风槽、检查排料机构的需求，主机正面的两个大直径轴流通风单元，采用对称布置结构，可实现热风的均匀分配，避免出现干燥死角。设备的进料端设置在主机顶部，配套的进料斗可对接前端输送设备来粮，排料段采用变频控制的排料辊结构，可根据谷物初始含水率灵活调整排料速度，匹配不同的降水幅度要求。从实际应用角度出发，这套结构设计充分考虑了北方冬季积雪工况，设备顶部的桁架结构采用斜向布置的支撑梁，可减少积雪堆积荷载，设备外露的管线均做了保温包覆预留结构，避免低温环境下管线冻堵影响作业。整套设备的结构拆分完全按照实际加工装配逻辑搭建，各段法兰连接位置、螺栓孔位均做了精准对位，可直接用于后续的生产出图、施工安装指导，也可作为粮食处理成套线的配套单元，对接前端清理筛、后端提升机等设备，形成完整的谷物处理作业线。
