阿尔加维游艇排气口精密结构设计

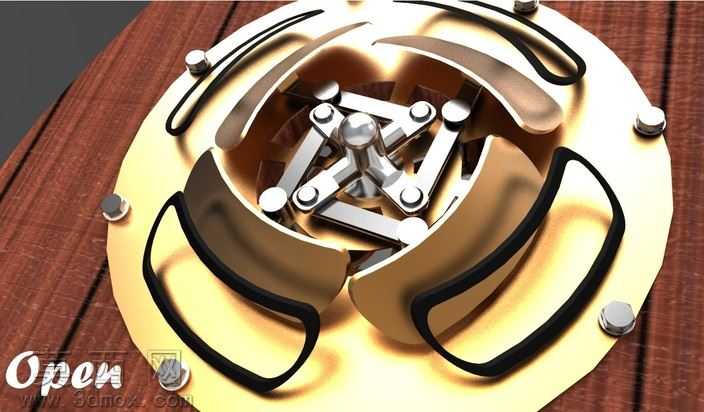

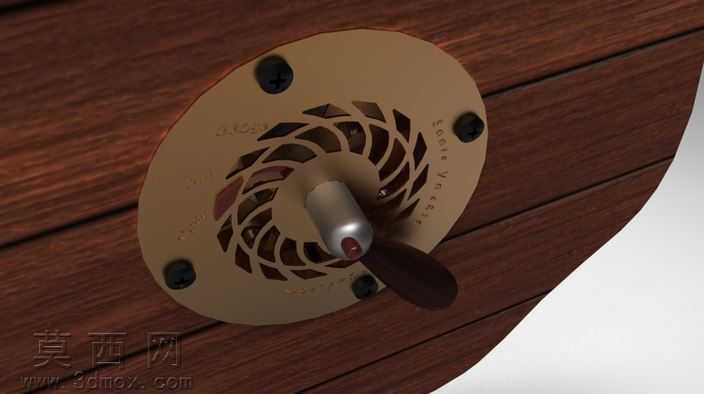

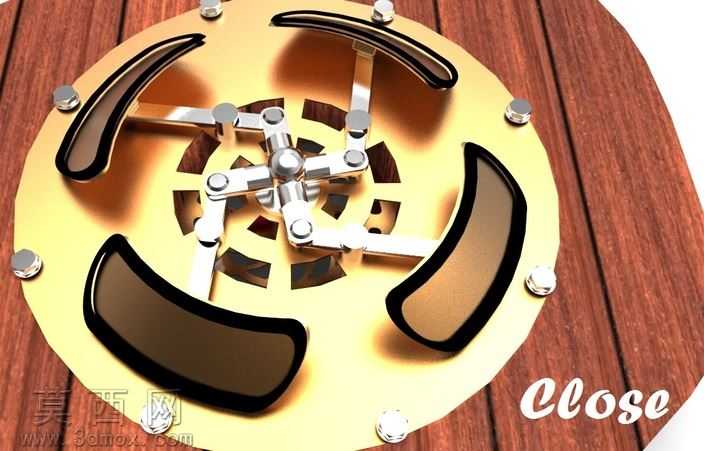

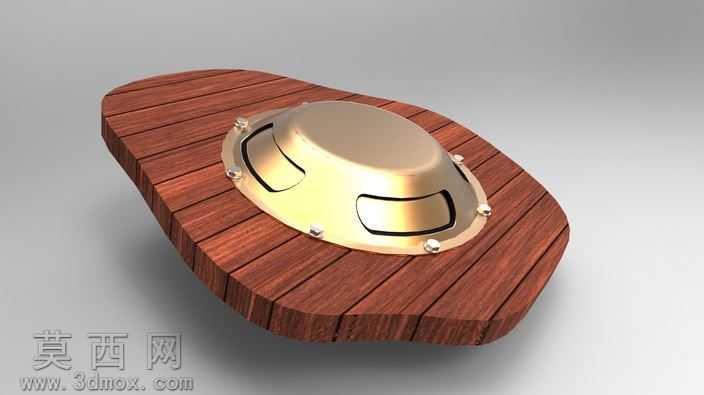

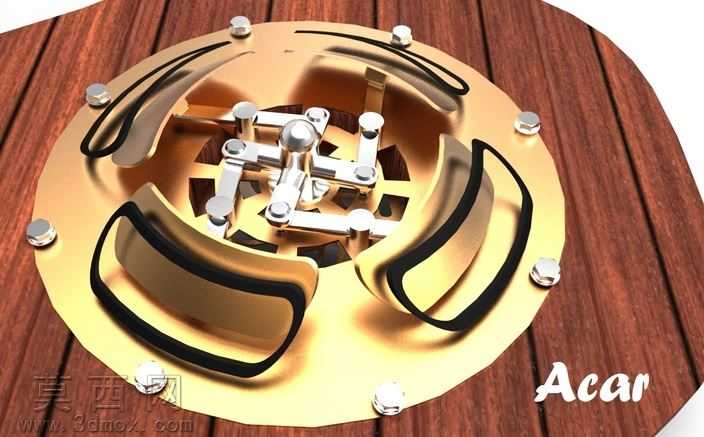

本作品为游艇配套排气口的三维参数化建模成果，建模过程中严格遵循船舶舾装件的功能逻辑与装配要求，先完成整体安装法兰基准面的草绘与拉伸，以均布的沉头安装孔位定位整体装配坐标，确保部件可直接适配游艇甲板的预装工位。核心开合机构采用多连杆联动结构建模，逐一对中心铰接转轴、周向分布的摆臂、密封翼片进行装配约束，还原开、半开、闭三档位的运动行程，通过运动仿真验证小角度操作手柄时，各翼片可同步平顺摆动无卡滞，完全开启状态下可保障气流通畅，闭合状态下翼片搭接处预留密封件安装位，可实现防水密封效果，避免航行中海水、雨水倒灌入舱。材质渲染阶段，主体基座采用抛光黄铜金属材质，调整金属粗糙度与反射参数还原船用五金的亮面金属质感，铰接摆臂与操作手柄采用镀铬不锈钢材质，通过高光与磨砂质感的层次区分不同部件的材质属性，密封翼片边缘添加黑色耐候橡胶材质，模拟橡胶密封件的哑光弹性质感，底部承载面模拟游艇柚木甲板的木纹纹理，通过木纹凹凸贴图与清漆层反射效果还原真实甲板的视觉表现。设计过程中充分考虑船用部件的工况要求，主体结构选用船用高强度低合金铜钢材质，适配灰口铸铁铸造与镀铜表面处理工艺，可耐受海洋高盐高湿环境的腐蚀，操作按钮特意选用山毛榉实木材质做外观包覆，兼顾操作手感与游艇内饰的质感统一，整体模型完成了所有零件的干涉检查，各运动部件在全行程内无碰撞干涉，锁定档位的限位结构与操作标识位均做了细节建模，可直接用于生产开模的参考，也可用于游艇舾装系统的装配演示。
