船舶用BL型三维管路布局设计

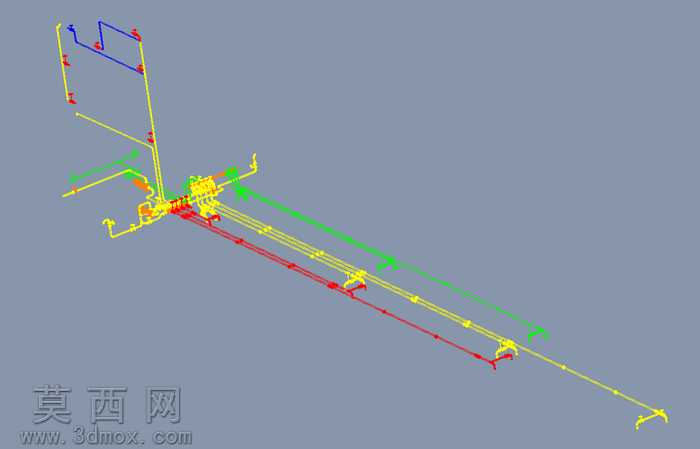

本作品为船舶领域专用的三维管路布局设计模型，建模过程严格遵循船舶管路系统的设计规范与布管原则，依托三维CAD软件完成全参数化建模，完整还原了船舶舱内多介质输送管路的空间走向与连接逻辑。建模阶段首先梳理船舶舱室的空间边界、设备接口位置与管路避让要求，确定不同功能管路的排布优先级，按照介质流向依次完成主管路、分支管路、末端接口的模型搭建，对每一段管路的弯折半径、连接节点、固定点位都做了精准的参数化定义，确保模型尺寸符合船舶建造的实际公差要求。渲染阶段采用差异化色彩区分不同功能的管路，红色、黄色、绿色、蓝色分别对应不同输送介质的管线，搭配半透明的空间参考底图，清晰呈现各管路的空间层级与交叉避让关系，管路表面采用哑光金属材质模拟实际船用管材的质感，连接节点处的法兰、固定支架、阀件接口都做了细节还原，直观展示管路的装配逻辑。结构设计上充分考虑船舶管路的安装可行性与运维便利性，所有管路弯折处均采用符合船用标准的圆弧过渡，避免直角弯折带来的介质流动阻力，管路交叉位置预留了足够的安装与检修间隙，固定点位的排布符合船舶振动工况下的管路固定要求，避免航行过程中管路出现松动、共振问题。设计思路围绕船舶舱室紧凑空间下的管路优化排布展开，在满足各系统介质输送功能的前提下，尽可能缩短管路总长度，减少不必要的弯折与接头，同时兼顾管路与舱内其他设备、结构件的避让关系，既保证管路系统的运行效率，也降低管材消耗与后期运维难度，模型可直接用于船舶管路系统的方案校验、安装指导与施工交底，为船舶建造阶段的管路预制、现场安装提供精准的三维参考依据。
