90度弯头手机OTG转接头结构设计

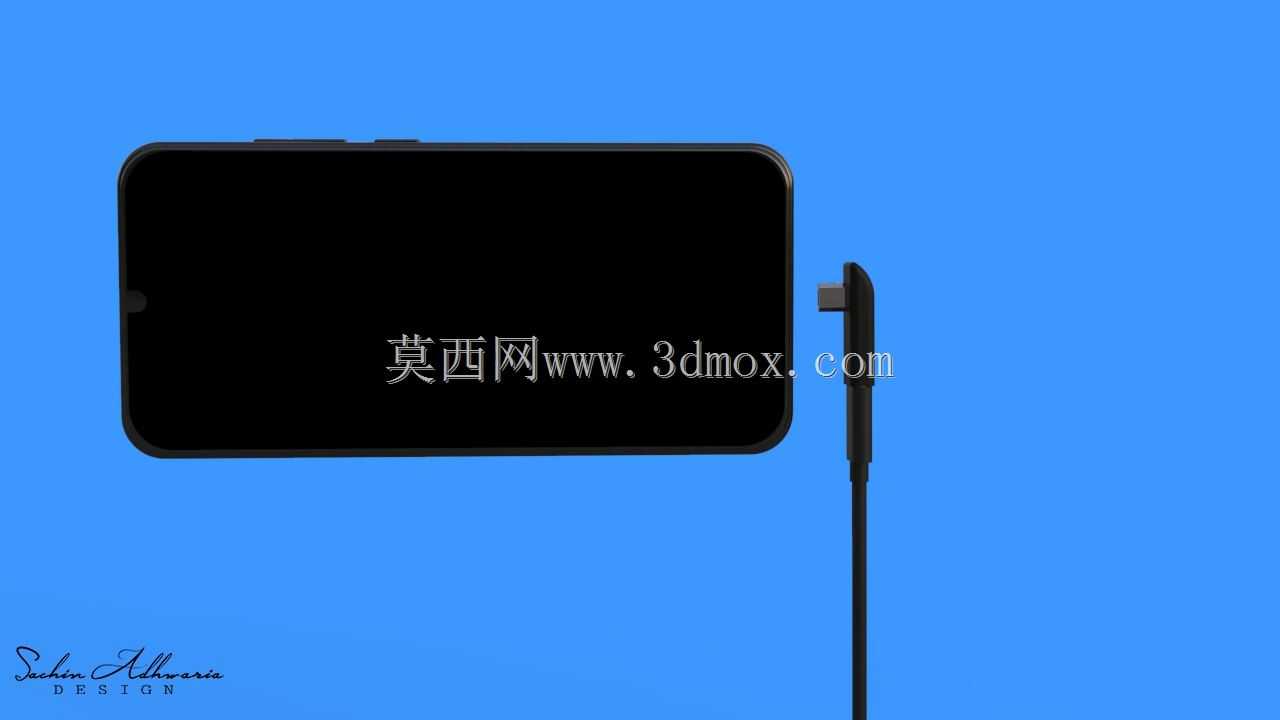

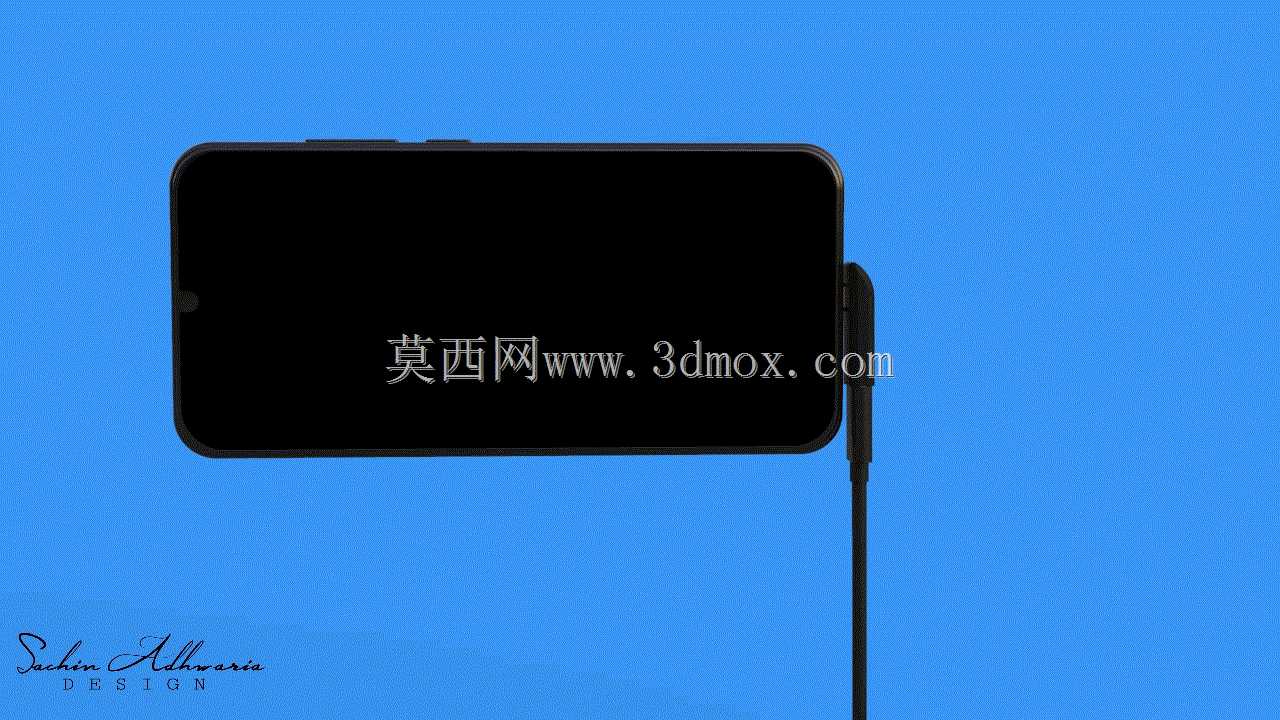

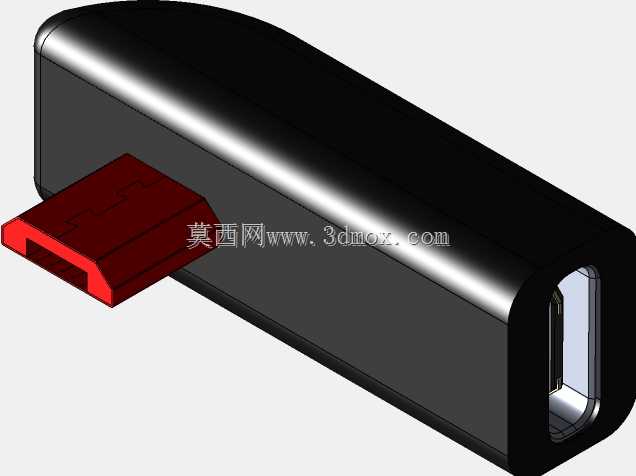

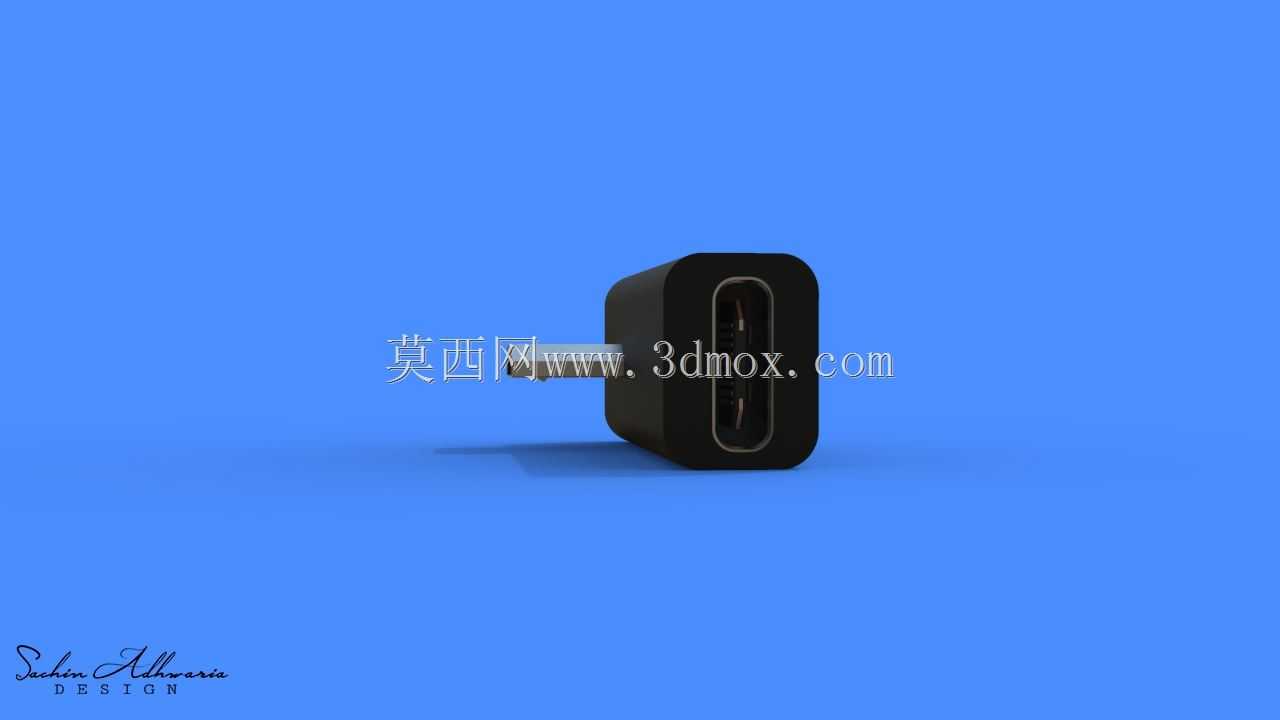

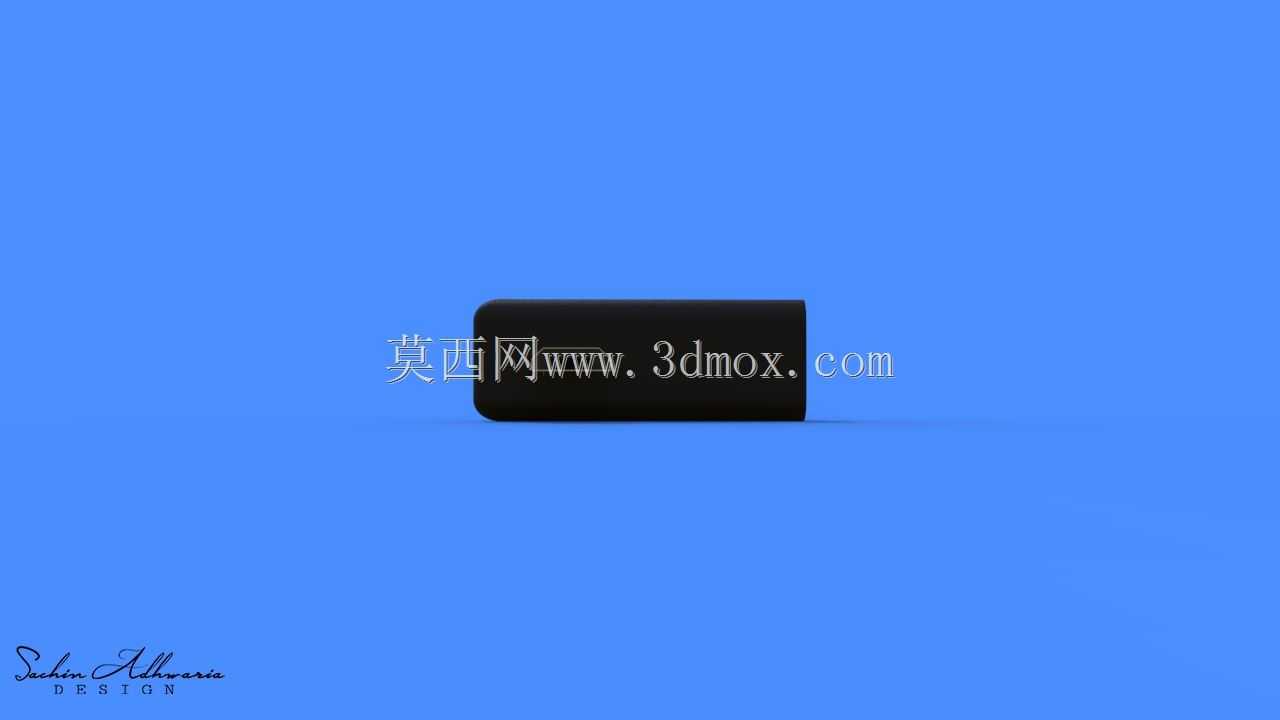

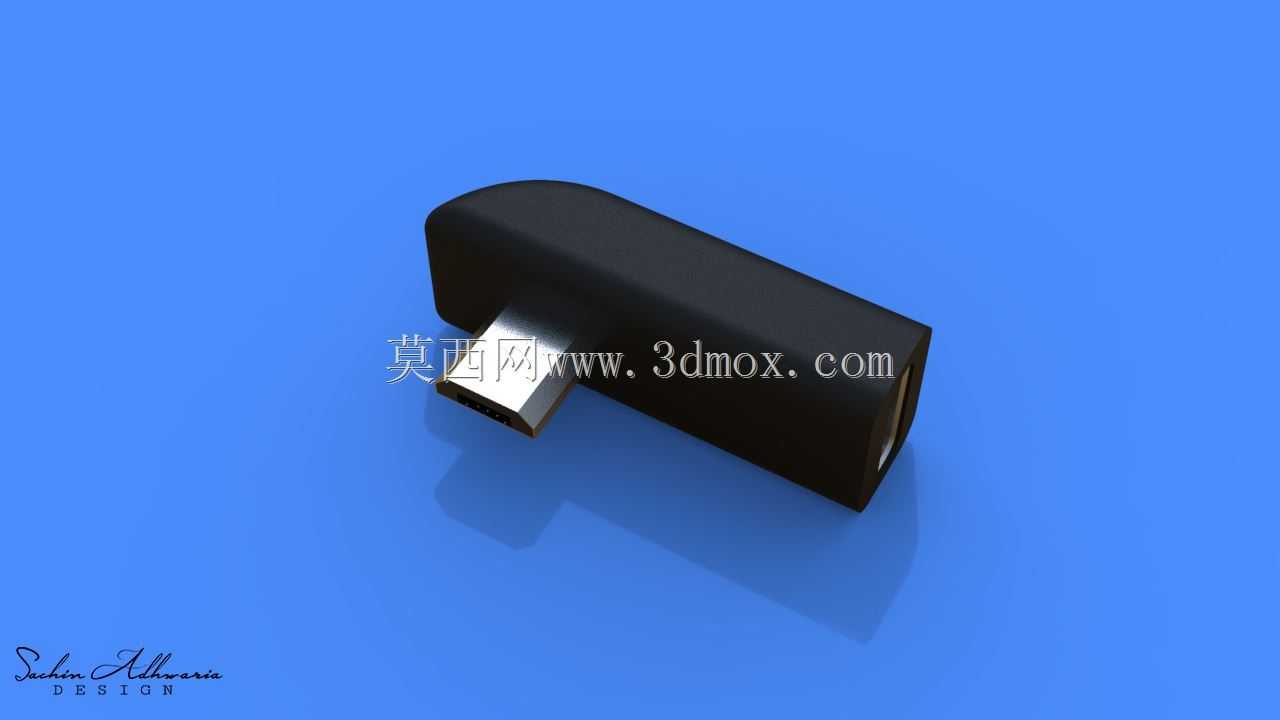

日常使用手机外接U盘、读卡器、键鼠等外设时，直插式OTG接头往往会突出机身一大截，揣在口袋里容易剐蹭弯折，握持打游戏的时候还会顶手，长时间使用很容易造成接头内部焊脚脱焊、接口松动，这款90度弯头结构的OTG转接头，正是针对这类实际使用痛点做的结构优化。从结构设计来看，弯头采用直角L型布局，接头插入手机接口后，出线方向顺着手机侧边延伸，不会在垂直机身方向形成突出的受力臂，日常握持手机时手部不会碰到接头本体，放在桌面使用时也不会因为外力磕碰导致接口受力损坏。接头外壳做了圆弧过渡处理，没有尖锐棱角，插拔时不会刮伤手机中框的漆面，外壳和线材衔接的位置做了加长的应力释放结构，反复弯折出线位置也不会出现线材外皮断裂、内部芯线折断的问题，能大幅提升日常使用的耐用性，不会随着插拔使用出现接触磨损、导通失效的问题。从安装边界来看，这款转接头的公头端尺寸严格匹配手机Type-C或Lightning接口的公差范围，插入后和手机接口贴合紧密，不会出现松垮晃动的情况，弯头本体的厚度控制在和手机中框接近的尺寸，不会突出机身过多，即使用户佩戴了常规厚度的手机保护壳，也能顺利插到底，不会因为壳子的边框遮挡导致接头插不到位、接触不良。出线端的线材采用常规的TPE外被，柔软度适中，不会因为过硬的线材导致接头被翘起，同时内部芯线做了屏蔽层处理，传输数据时不会出现信号干扰，外接存储设备时能保证传输速率稳定，也支持给小功率外设供电使用。在实际应用场景中，这类弯头OTG转接头既适合日常办公时手机外接U盘快速拷贝文件，不用再通过电脑中转，也适合手游玩家外接键鼠、手柄操作时使用，不会因为接头突出硌手影响操作手感，户外拍摄时外接读卡器导入照片视频，弯头结构也不会因为手持晃动导致接头脱落。设计过程中重点考量了接头内部的PCB板布局，90度弯折位置的焊盘做了加大处理，焊锡量控制在合理范围，避免虚焊，同时内部做了注塑填充，把PCB板和接头端子完全固定，即使受到外力拉扯、弯折，内部焊点也不会受力脱开，外壳采用耐磨的硬质塑料材质，表面做了细微的磨砂处理，插拔时摩擦力适中，不会打滑，长期插拔使用也不会出现表面掉漆、磨损露底的问题。
