双轴承卧式支撑座精密结构

项目分类:3D模型 发布时间:2021-08-31 ID:254185
  • 双轴承卧式支撑座精密结构
  • 双轴承卧式支撑座精密结构
  • 双轴承卧式支撑座精密结构

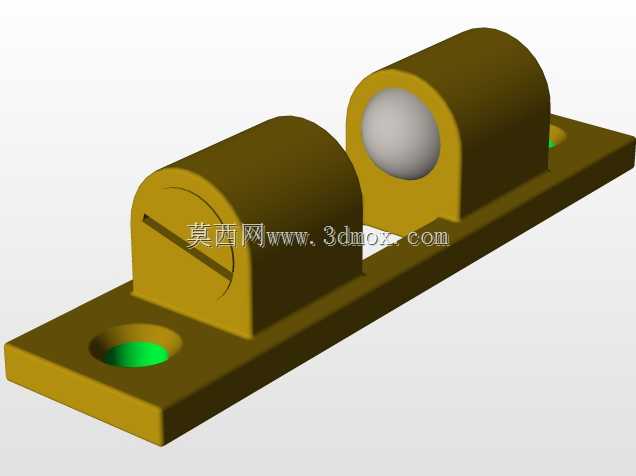

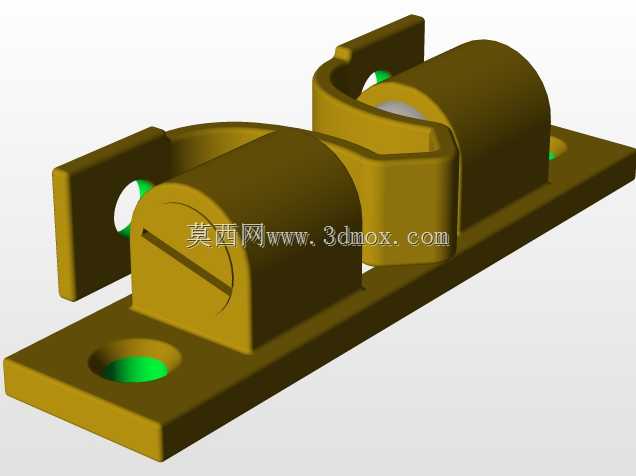

该支撑结构采用双轴承同轴布置的卧式构型,核心作用是为旋转轴提供两处径向支撑,相比单轴承支座可有效缩短轴的悬臂长度,降低轴端挠度,在输送辊道、小型带传动机构、轻工设备传动轴以及实验台架的旋转支承场景中十分常见。底座为整体平板式结构,开设两个安装沉孔,安装时螺栓穿过沉孔将支座固定在设备安装基面,沉孔设计可容纳螺栓头部,保证支座底面与安装面完全贴合,避免局部悬空带来的振动与装配应力。两个轴承腔沿底座长度方向排布,腔体外侧设置带通孔的立式挡边,该挡边可对轴承外圈形成轴向限位,同时在装配时可作为轴承压入的定位基准,也能在轴承受轴向窜动力时分担部分载荷。腔体内部的轴承安装孔按照基孔制配合思路设计,保证轴承外圈装入后获得合适的过盈量,既防止外圈在腔体内打滑转动,又避免过盈量过大导致轴承游隙被过度压缩、运转卡滞。两个轴承腔之间通过连接筋板连为一体,筋板在不显著增加整体重量的前提下提升了支座的抗弯与抗扭刚度,可抵消轴传动时产生的径向弯矩,减少支座形变对轴承同轴度的影响。从安装边界来看,整体长度需覆盖两个轴承的轴向宽度加上两侧挡边的厚度,宽度方向以底座两侧安装孔的中心距为核心控制尺寸,该尺寸直接匹配设备安装基面的螺栓孔位;高度方向由轴承外径、底座厚度共同决定,需保证装配后轴的中心高与配套传动部件的中心高一致,避免带轮、齿轮等传动件出现偏心、偏载。建模过程中需重点保证两个轴承安装孔的同轴度公差,若同轴度偏差过大,会导致轴装入后轴承内外圈偏斜,滚动体受力不均,大幅缩短轴承使用寿命;同时底座安装面与轴承孔轴线的平行度也需控制,防止支座锁紧后轴出现翘曲。两侧挡边上的通孔可用于穿入定位销或者润滑管路,也可作为端盖的安装接口,根据实际工况加装密封端盖后,可阻挡粉尘、切削液进入轴承腔,适配多粉尘、有切削液的加工车间环境。整体结构没有冗余的复杂特征,所有造型都服务于支承刚度、装配便利性与工况防护需求,铸件壁厚均匀,过渡位置设置圆角,既符合铸造工艺的拔模与壁厚均匀要求,也能减少应力集中,在长期交变载荷下不易出现开裂失效。
