树莓派一体式散热保护外壳结构设计

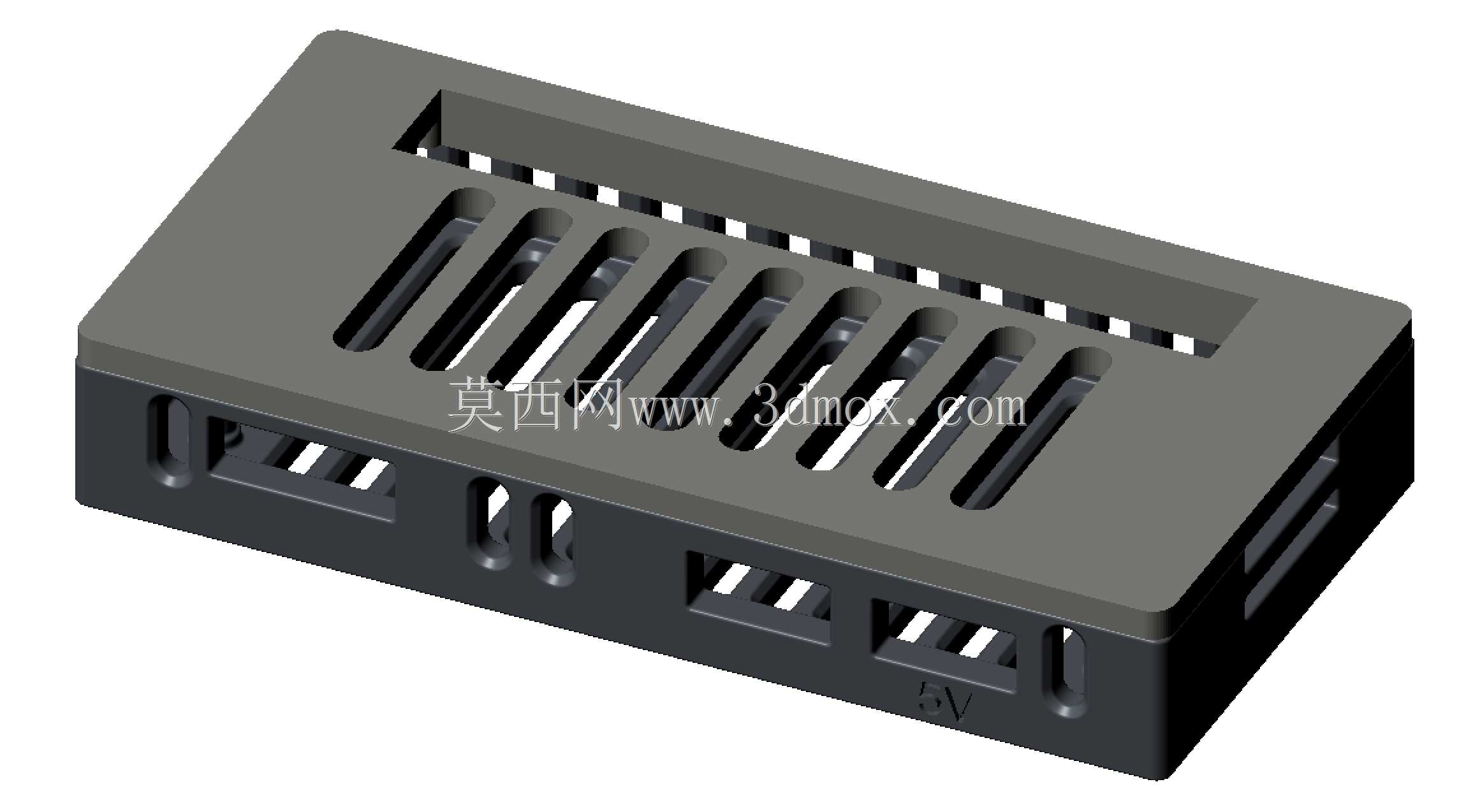

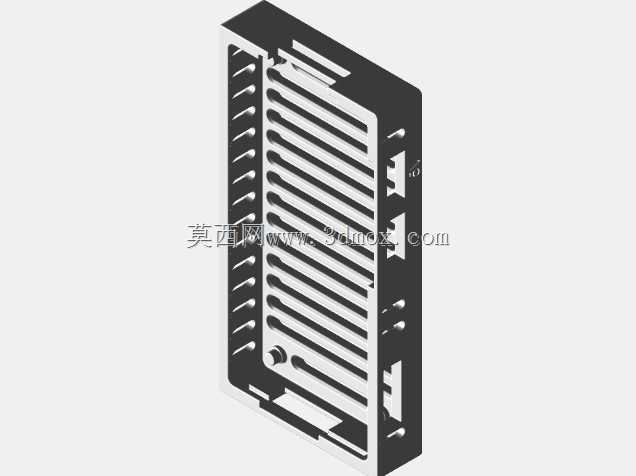

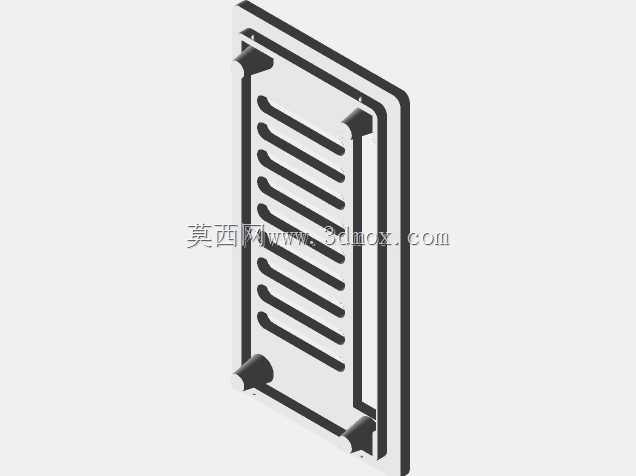

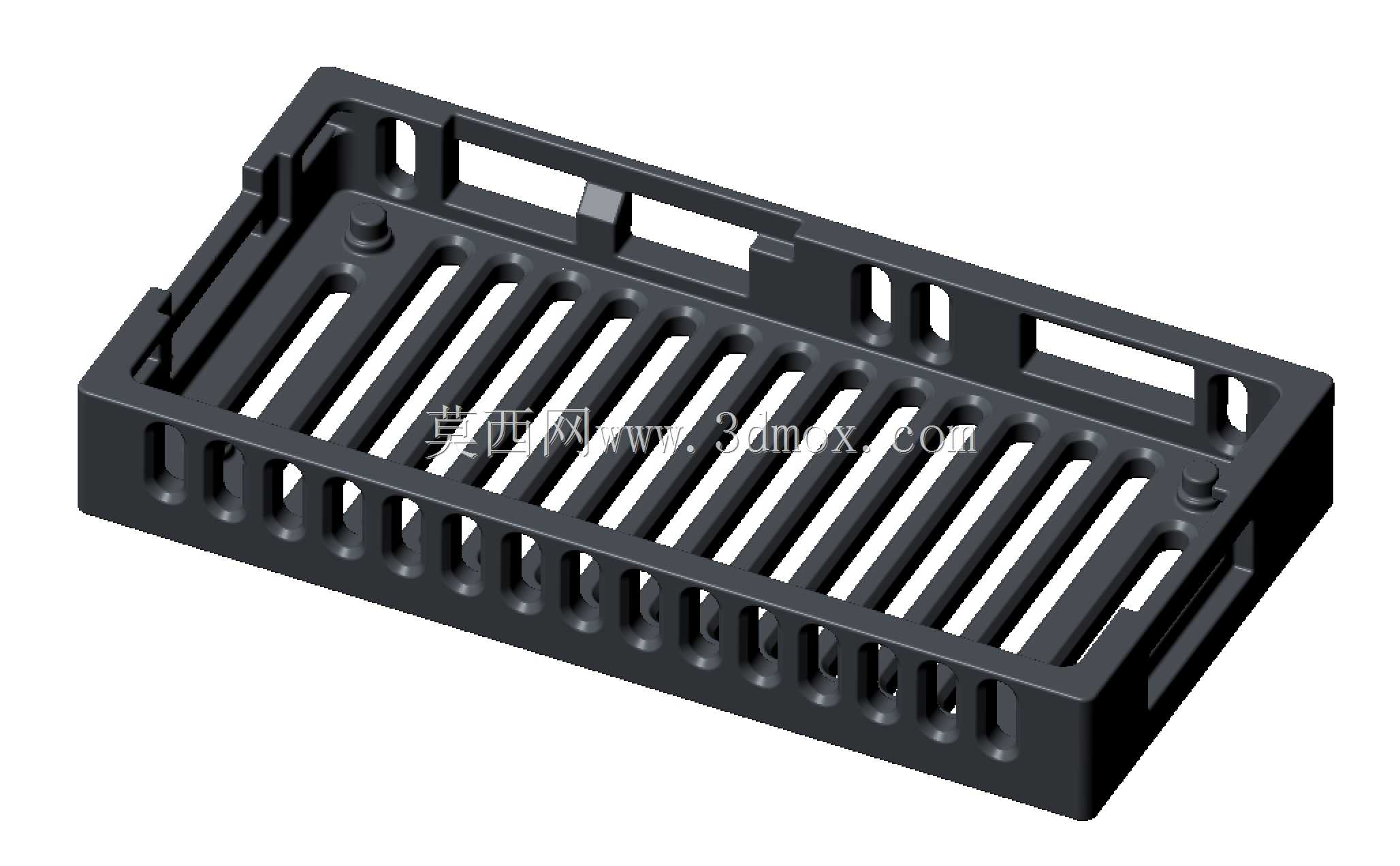

这款壳体是针对单板计算机开发的配套防护结构，主要面向嵌入式开发、小型智能硬件部署场景使用，能够为核心板卡提供物理防护与被动散热支撑，适配实验室原型验证、小型工控节点部署、DIY智能硬件改造等多种实际使用场景。在结构设计上，壳体采用上下扣合的装配形式，边角位置设置了定位卡扣与支撑柱，安装时无需额外螺丝即可完成板卡固定与壳体扣合，板卡装入后不会出现松动移位的问题，支撑柱的高度经过精准核算，能够避开板卡表面的电容、接口等凸起元器件，不会对板卡上的电子元件造成挤压损伤。壳体侧面预留了全开口的接口避让位，能够完全露出板卡上的所有外接端口，包括电源接口、HDMI输出、USB接口、以太网口，同时专门预留了摄像头排线、microSD卡的插拔空间，用户无需拆卸壳体即可完成外设接线、存储卡更换等日常操作，不会因为壳体遮挡影响板卡的正常功能使用。散热结构是这款壳体的设计重点，壳体表面开设了多道平行的通风格栅，格栅的走向顺着板卡核心芯片的散热方向设置，能够形成自然对流的风道，板卡运行时产生的热量可以通过格栅快速散出，无需额外加装散热风扇即可满足常规负载下的散热需求，避免核心芯片因为过热出现降频问题。壳体的外形尺寸完全贴合对应型号板卡的安装边界，长宽尺寸略大于板卡本体，厚度控制在刚好覆盖板卡最高元器件的范围，不会占用过多安装空间，既可以直接放置在桌面使用，也可以通过壳体边角的固定孔安装在设备机架、小型设备外壳内部，适配不同的安装需求。壳体的壁厚经过合理设计，既保证了整体结构强度，日常拿取、轻微磕碰不会出现壳体变形断裂的问题，也不会因为壁厚过大导致整体重量增加，同时边角做了圆弧过渡处理，没有尖锐的毛刺棱角，安装使用时不会划伤手部。在细节处理上，格栅的开孔宽度经过核算，既保证了通风面积，也能避免较大的异物掉入壳体内部接触板卡造成短路风险，卡扣的扣合力度适中，既可以保证日常使用时壳体不会自行脱开，需要拆卸维护时也不需要借助工具即可轻松打开，兼顾了装配可靠性与维护便捷性。
