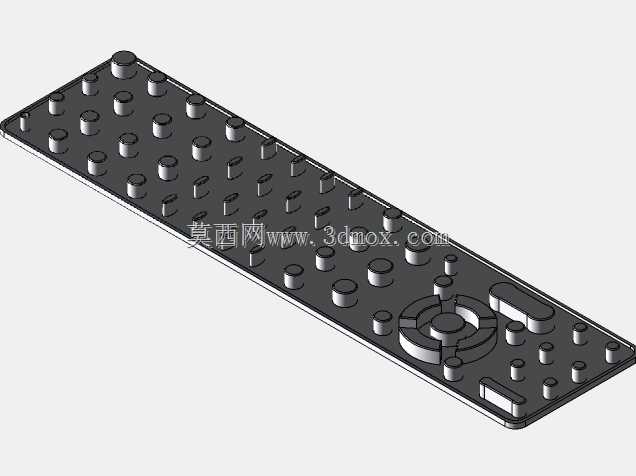

集成式多按键控制器操作面板结构

这类集成按键面板是工业控制、民用电子操控场景里的核心人机交互载体，日常在数控设备操作端、小型工控终端、专用设备操控手柄上都能见到同结构的设计，核心作用是把操作人员的按压动作转化为电信号传递给后端控制单元，完成参数调整、功能切换、指令触发的操作需求。从结构设计逻辑来看，整个面板采用一体化基板承载所有按键，长条形的基板轮廓适配多数手持操控终端、嵌入式操作工位的安装空间，基板边缘做了圆角过渡处理，既避免安装时剐蹭操作人员手部，也能在嵌入设备壳体时更好贴合安装位的密封胶条，提升装配后的防尘防水适配性。按键排布上做了明确的功能分区，面板下半区域设置了环形方向导航键组，搭配周边的长条形功能确认键，对应菜单选择、方向调整、确认返回的高频操作，上半区域按矩阵排布不同高度的圆形按键，不同按键的高度差是为了适配不同按压力度需求，高频操作的按键凸起高度更高，方便操作人员盲操作时快速定位，减少误触概率。每个按键的柱体结构都做了导向限位设计，和基板上的安装孔位配合时，能保证按压行程垂直稳定，不会出现侧向卡滞的问题，按键底部预留了导电胶或者轻触开关的安装空间，可根据实际使用场景选择适配的触发元件，满足不同寿命、按压力度的需求。安装边界方面，基板厚度控制在常规嵌入式安装的适配尺寸，背面预留了定位柱和螺丝孔位，能直接和设备内部的PCB板定位对齐，不需要额外做转接结构，装配时可以直接卡入设备前壳的预留槽位，配合卡扣或者螺丝完成固定，整体装配公差控制在小间隙配合范围，避免长期使用后面板出现松动异响。从实际使用场景出发，这种一体化按键面板的结构设计，既减少了零散按键装配的工序复杂度，也能通过统一的基板结构提升整体结构强度，在频繁按压的使用场景下，基板不会因为局部受力出现变形，保证所有按键的触发手感一致性，同时矩阵式的排布预留了足够的功能扩展空间，可根据不同设备的功能需求增减对应位置的按键，不需要重新开模制作整个基板，能有效降低不同型号产品的开发成本。
