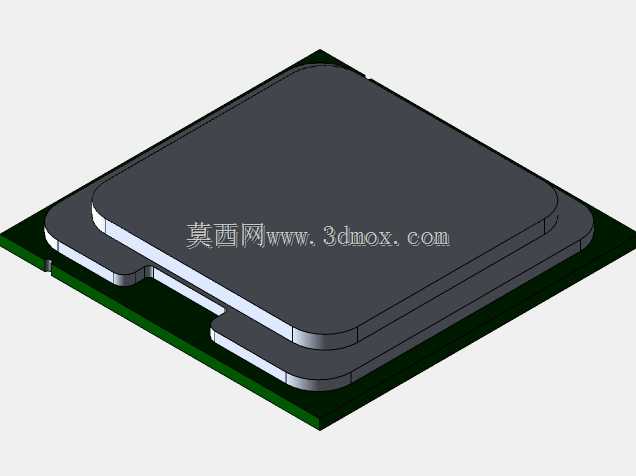

方形封装中央处理器三维结构设计

在消费电子、工业控制、服务器集群等各类电子设备的硬件结构设计环节，核心运算芯片的外形与安装匹配度直接决定了主板布局的合理性与整机散热方案的可行性，本次呈现的方形封装处理器结构，完全贴合当前主流桌面级与工业级CPU的实体形态做等比例还原，可直接用于主板装配干涉校验、机箱内部空间模拟、散热模组适配验证等工程场景。从实际功能层面看，这类处理器是整套电子系统的运算核心，承担指令解析、数据运算、外设调度等核心任务，其外部封装结构既要保护内部脆弱的硅基晶圆不受物理损伤、隔绝外界粉尘与潮气侵蚀，还要建立晶圆与主板电路之间的信号传输通路，同时为上层散热模组提供平整可靠的安装接触面。设计过程中优先还原了封装的分层结构特征：最上层为金属材质的散热顶盖，边缘做了圆弧过渡处理，避免安装过程中划伤操作人员或周边线材，顶盖表面平整度控制在适配硅脂均匀涂覆的公差范围内，保证与散热器底座的接触面积最大化；顶盖下方是封装基板，边缘预留了卡扣定位的缺口结构，对应主板CPU插槽的固定卡扣位置，安装时可直接顺着缺口对位放入插槽，避免反向插装损坏针脚或触点；基板底部的绿色PCB层还原了常规BGA或LGA封装的基板轮廓，可配合对应插槽模型完成装配模拟。从安装边界来看，这类方形封装处理器的外形尺寸完全匹配主流消费级主板的CPU插槽规格，周边预留的电容避让空间、散热器扣具安装空间都按照实际硬件的布局做了还原，在做整机结构设计时，可直接导入该模型校验CPU周边电容高度、内存插槽位置、显卡安装间隙是否存在干涉，也可模拟塔式散热器、下压式散热器的安装空间是否充足，避免结构设计阶段出现尺寸冲突导致后期开模或装机失败。不同于简化的芯片示意模型，该结构完整还原了处理器封装的各层厚度比例、边缘卡扣缺口、边角弧度等细节，在做产品展示动画、硬件结构教学、电子设备装配仿真时，都能提供足够的结构精度，不需要二次修整即可直接调用。
