异形槽轮间歇传动构件结构设计

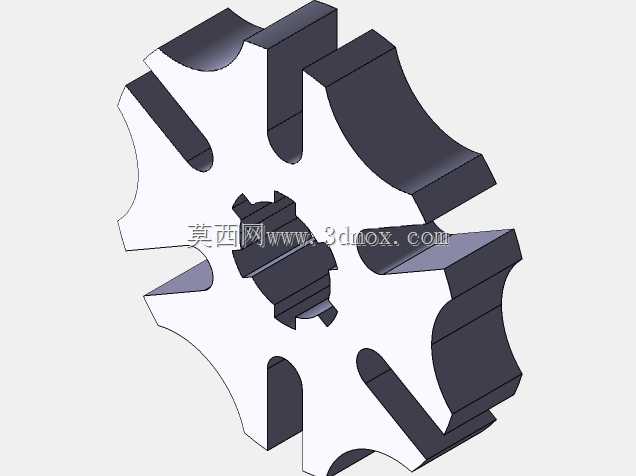

这类带异形弧槽与定位凸台的轮式构件，是间歇传动机构里的核心执行件，常配套在多工位转台、自动送料装置、分度进给设备中，用来实现主轴的周期性间歇转位动作，和传统外槽轮相比，该构件的弧槽轮廓做了优化，能在拨销进出槽道时降低刚性冲击，减少传动过程中的动载荷，适配中低速、分度精度要求中等的自动化工位场景。从结构细节来看，轮体中心设计了带止动缺口的异形安装孔，并非普通圆孔，安装时可直接和配套主轴的定位凸台卡合，无需额外加装键销就能传递扭矩，同时能避免轮体与主轴发生相对周向窜动，保证每次分度转位的角度一致性。轮体外缘均匀分布的六个弧面凸爪，每个凸爪侧面都加工了内凹的弧形槽道，槽道的曲率半径和配套拨销的直径完全匹配，拨销进入槽道时会带动轮体转动，拨销脱离槽道后，凸爪的外圆弧面会和配套锁止盘的凹弧面贴合，让轮体保持静止定位状态，不会因为工位负载出现偏移。设计这类构件时，首先要确定设备需要的分度数，也就是每次转位对应的角度，该构件为六等分结构，每次转位角度为60度，适配六工位的自动化加工或装配设备；其次要核算槽道的切入切出角，保证拨销进入槽道时的速度方向和槽道切线方向重合，避免出现卡滞或刚性碰撞，同时要控制凸爪的锁止弧面的同轴度，保证静止阶段的定位精度，锁止弧面和中心安装孔的同轴度公差通常要控制在0.02mm以内，否则会出现锁止阶段轮体晃动的问题。从安装边界来看，轮体的轴向厚度要和配套拨盘的槽宽匹配，安装时轮体端面和拨盘端面的间隙要控制在0.1-0.3mm之间，间隙过大会导致传动时轴向窜动，间隙过小则会出现端面摩擦磨损；轮体外缘的最大回转半径要和设备内部的安装空间匹配，避免转动时和周边的机架、送料轨道发生干涉。这类构件的材质通常选用45号钢经调质处理，表面硬度达到HB220-250即可满足中低速传动的耐磨要求，如果是高速工况下使用，还可以对槽道表面做高频淬火处理，提升表面耐磨性能，延长构件的使用寿命。在实际装配调试时，要重点调整拨销进入槽道的初始位置，保证拨销在槽道行程的中点时，轮体的凸爪中心和拨盘中心处于同一直线，否则会出现转位角度偏差，导致工位定位不准，影响后续的加工或装配工序精度。
