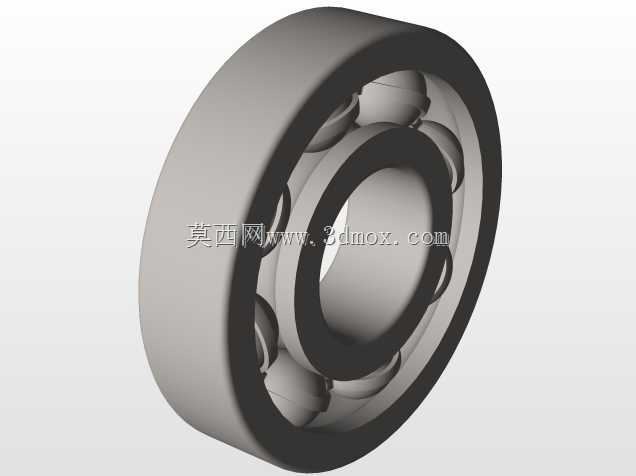

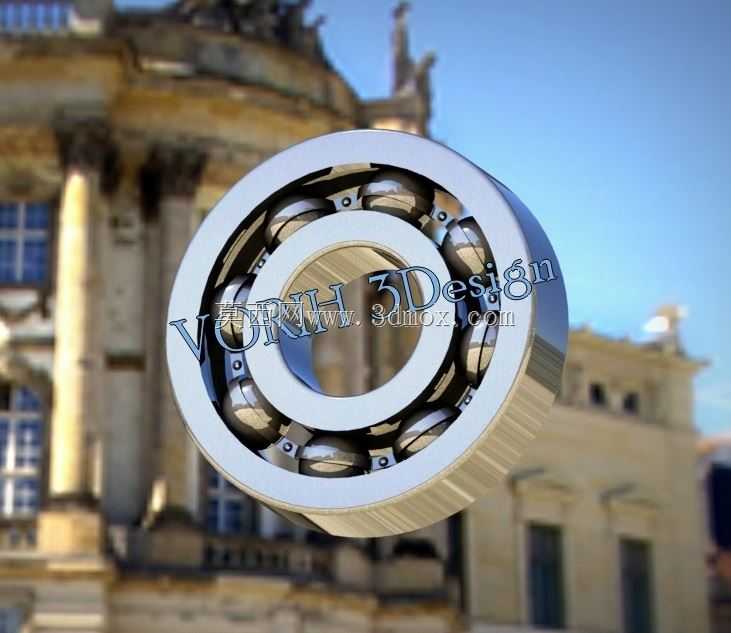

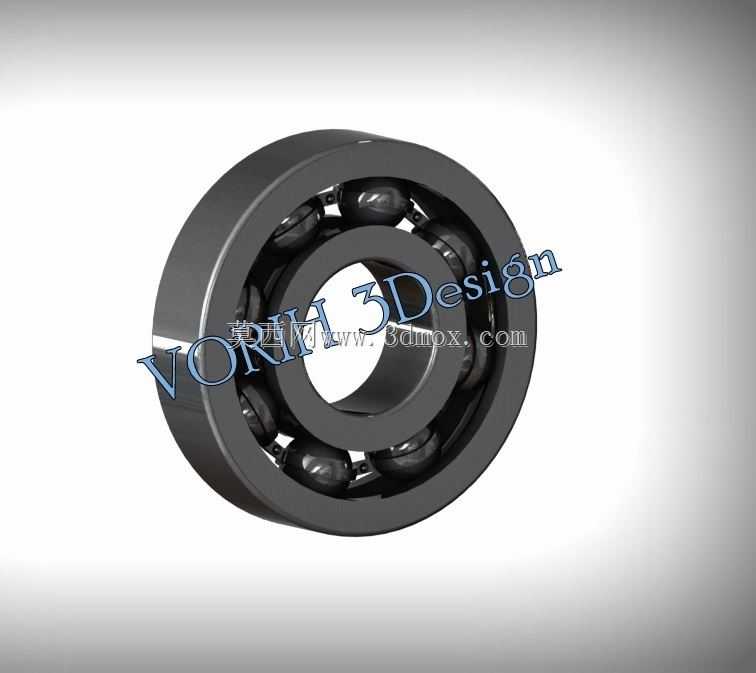

深沟球滚动轴承实体结构建模

项目分类:3D模型 发布时间:2021-08-31 ID:253683
  • 深沟球滚动轴承实体结构建模
  • 深沟球滚动轴承实体结构建模
  • 深沟球滚动轴承实体结构建模

在各类回转传动场景中,这类深沟球结构的滚动轴承是应用覆盖范围极广的基础支撑部件,从普通民用电机的输出端支撑,到机床主轴的径向定位,再到输送线辊筒的回转承载,几乎所有存在连续回转运动的机械结构中,都能见到这类零件的身影。它的核心作用是在支撑回转轴系的同时,将轴运转过程中的滑动摩擦转化为滚动体与滚道之间的滚动摩擦,大幅降低运转过程中的摩擦阻力与温升,减少动力损耗的同时延长整套传动结构的使用寿命。

从结构设计逻辑来看,这类轴承采用内圈、外圈、滚动钢球、保持架的经典组合结构,内圈与待支撑的轴颈采用过盈配合随轴同步转动,外圈则与设备的轴承座孔采用过渡或过盈配合起到固定支撑作用,分布在内外圈弧形滚道之间的钢球是核心承载单元,保持架的作用是将相邻钢球均匀分隔开,避免钢球在运转过程中相互接触摩擦,同时引导钢球在滚道内顺畅循环滚动。建模过程中需要严格匹配滚道的曲率半径参数,滚道曲率通常略大于钢球半径,保证钢球与滚道之间为点接触状态,既能承受额定径向载荷,也可承受一定程度的双向轴向载荷,适配多数存在少量轴向往复窜动的传动场景。

从安装边界与尺寸适配角度来说,这类轴承的外形尺寸遵循通用标准化系列,选型时需要匹配轴颈的直径确定轴承内径,结合轴承座的安装孔径确定轴承外径,同时根据安装空间的轴向余量确定轴承的宽度尺寸,安装时需要注意内圈与轴的配合公差、外圈与座孔的配合公差选择,过盈量过大会导致轴承装配后游隙过小,运转过程中出现卡滞、温升过高的问题,过盈量不足则会导致配合面出现跑圈现象,磨损轴颈与座孔影响装配精度。建模时需要还原轴承的倒角、密封槽等细节结构,倒角结构是为了装配时引导轴承顺利压入座孔与轴颈,避免锐边划伤配合面,若带密封结构的同类型轴承,还需要还原密封圈的安装槽结构,保证润滑脂能够密封在轴承腔体内部,阻挡外界粉尘、水汽进入滚道接触面,避免磨粒磨损加速轴承失效。

实际工程应用中,这类轴承的选型需要结合轴系的额定载荷、运转转速、工作温度等参数匹配对应的精度等级与游隙组别,高速运转场景需要选择更高精度等级、更大游隙的轴承,重载荷场景则需要选择滚道与钢球接触应力更高的强化结构型号,建模时还原的实体结构可直接用于装配干涉检查、轴系刚度仿真分析,也可用于设备运维过程中的备件替换测绘参考,帮助设计人员快速完成整套传动结构的布局校验,避免装配阶段出现尺寸不匹配的问题。
