门施马奇尼施莱夫杰里比立式打磨设备结构

项目分类:3D模型 发布时间:2021-08-31 ID:253713
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构
  • 门施马奇尼施莱夫杰里比立式打磨设备结构

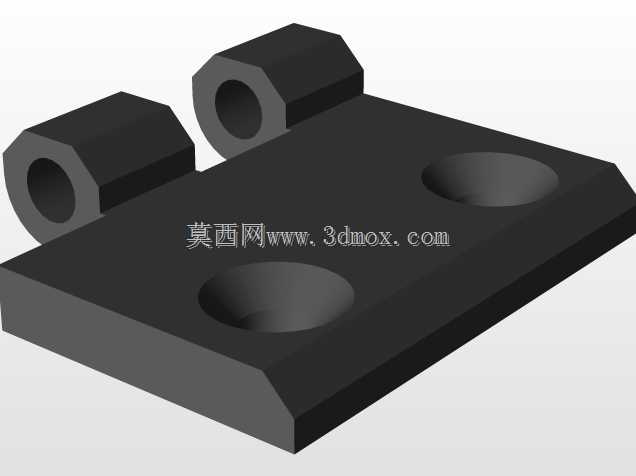

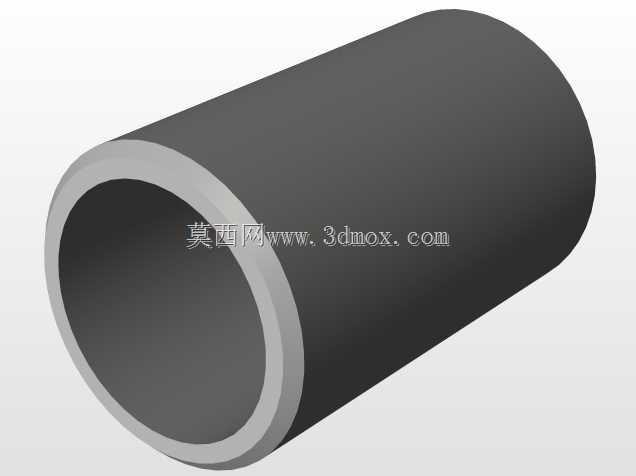

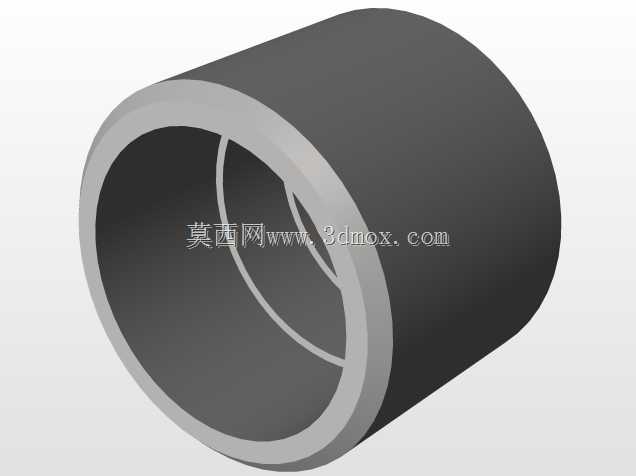

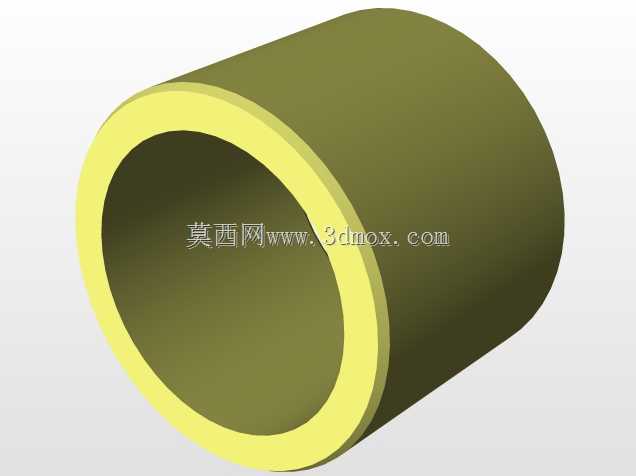

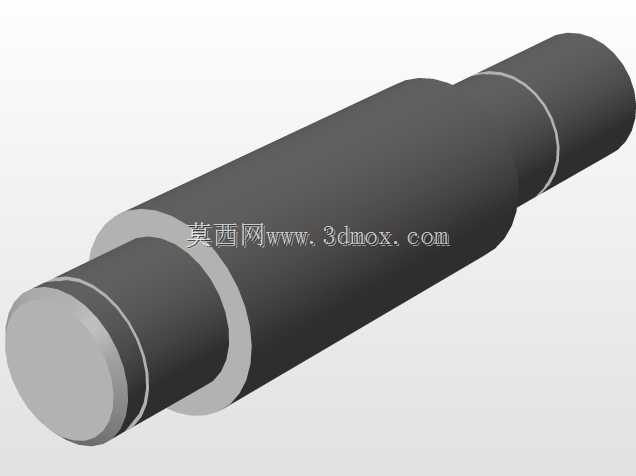

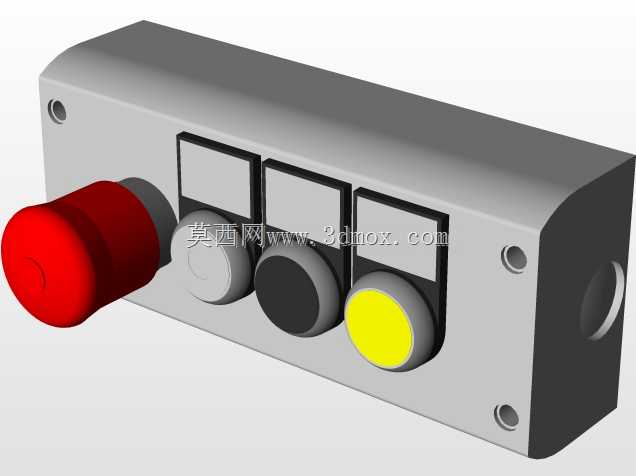

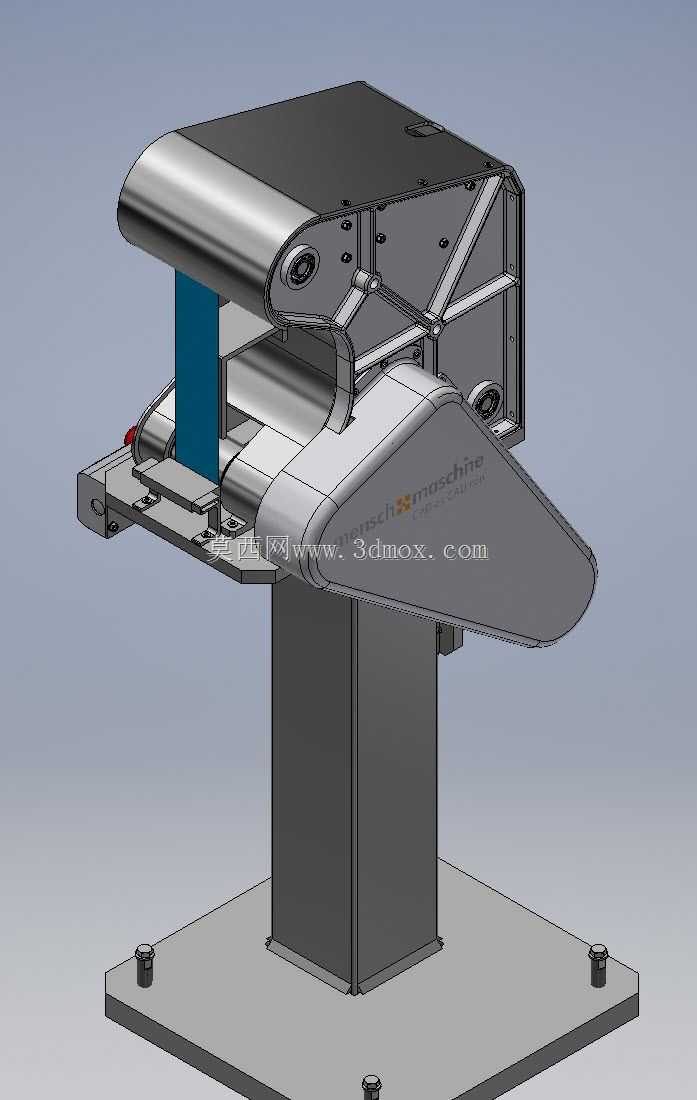

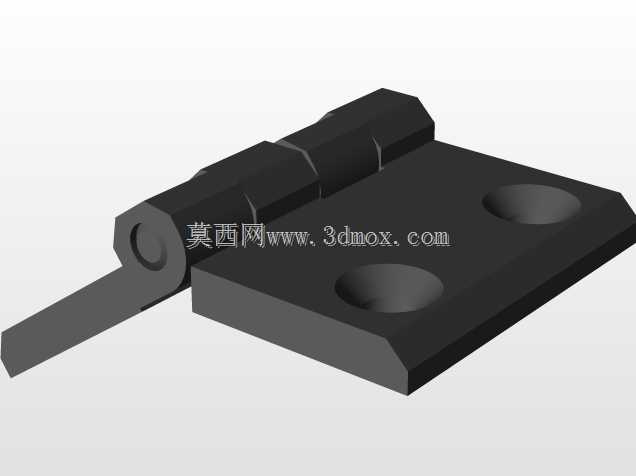

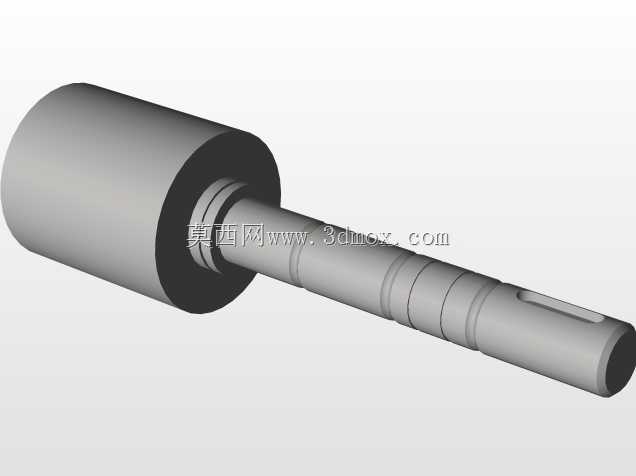

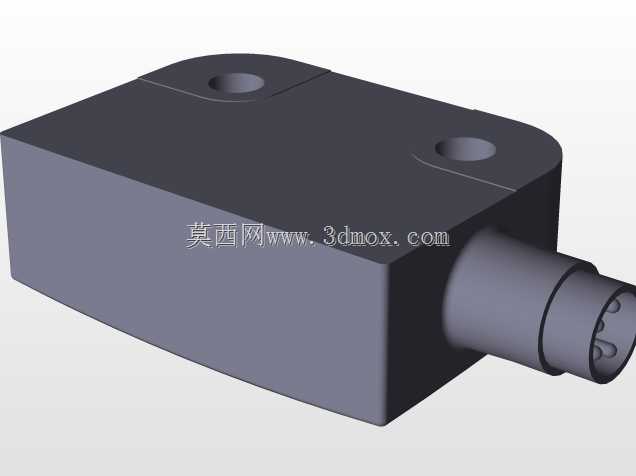

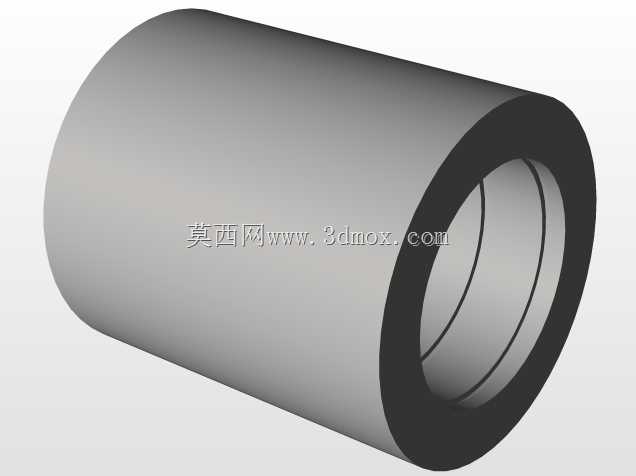

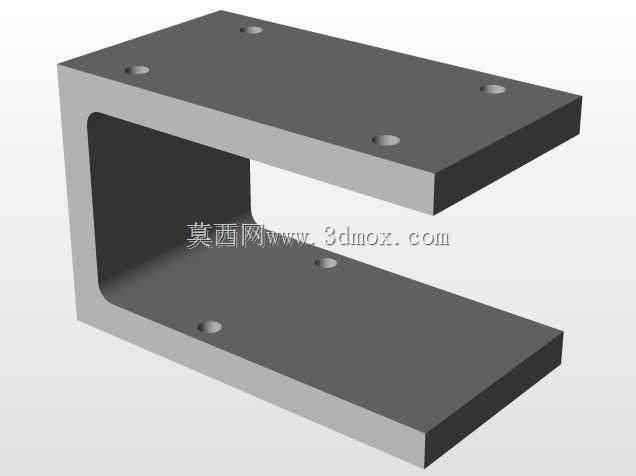

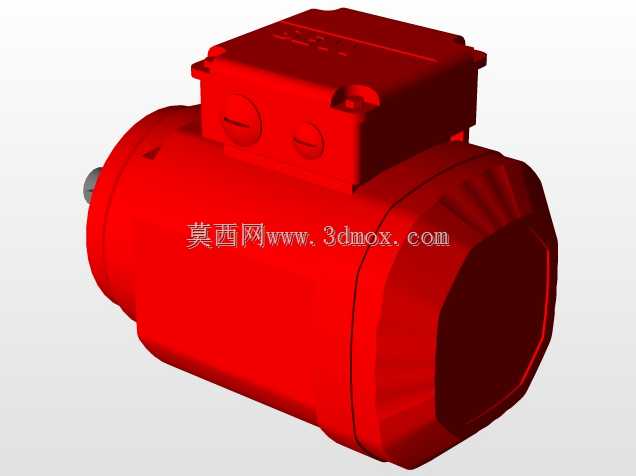

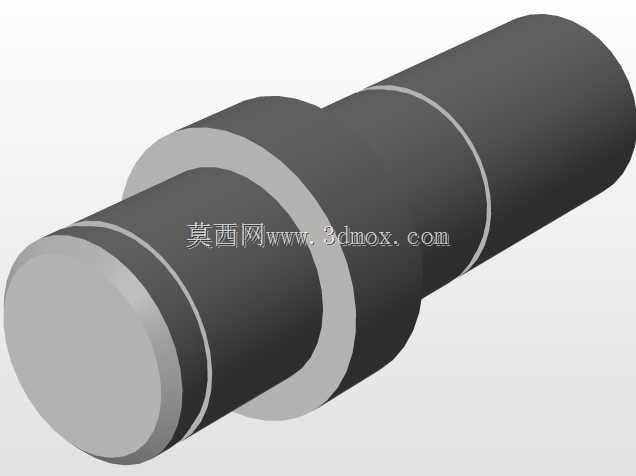

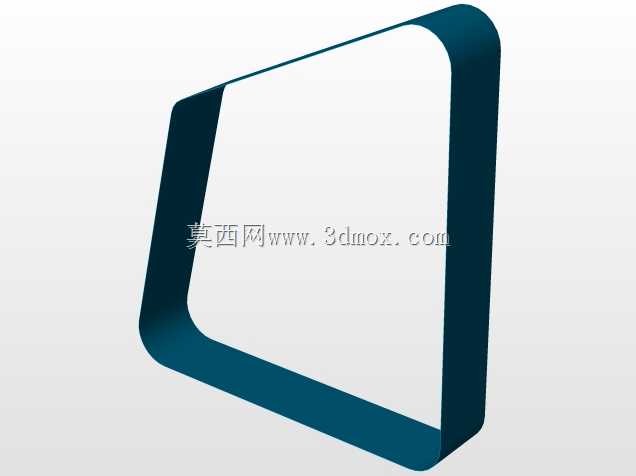

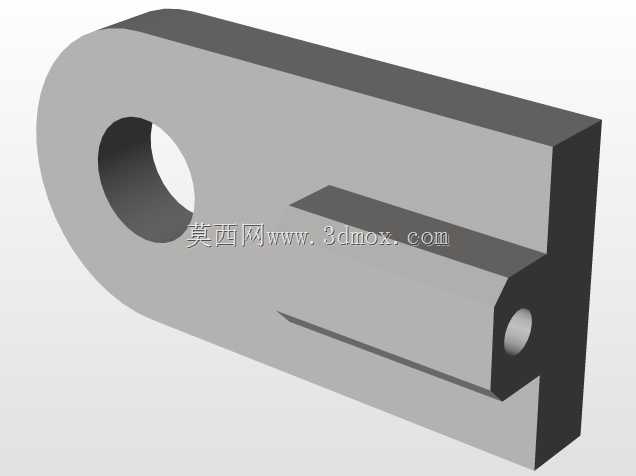

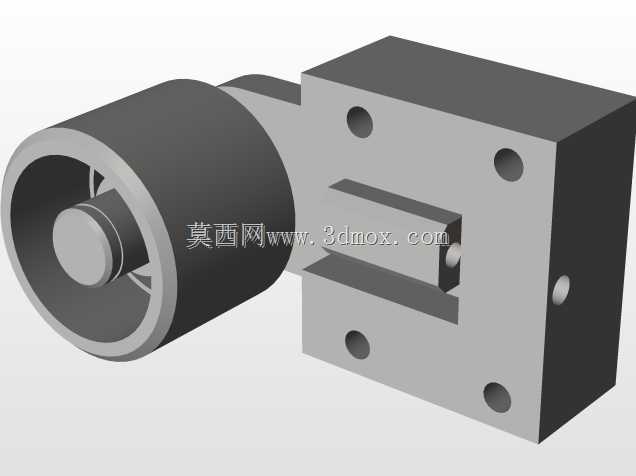

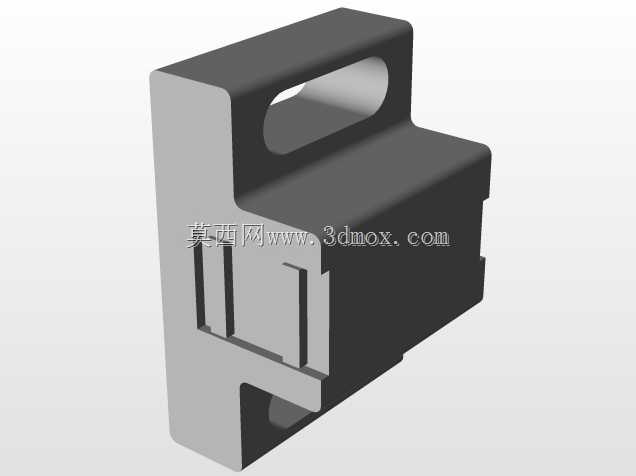

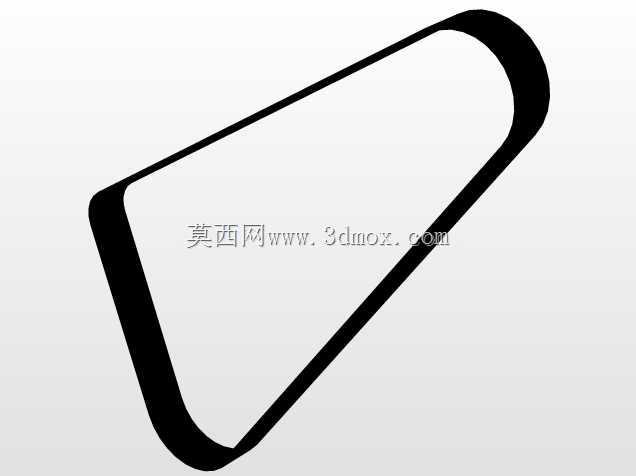

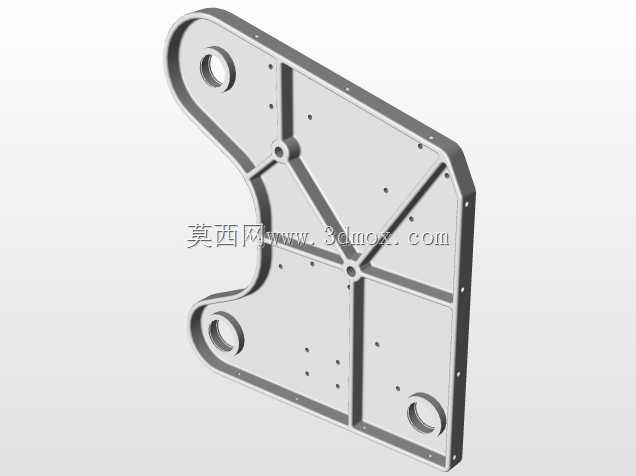

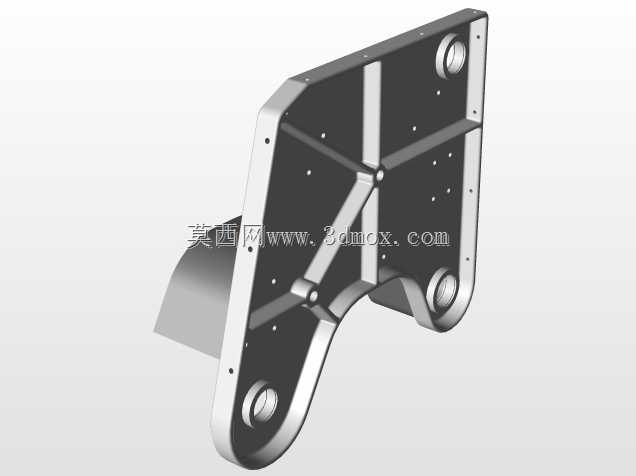

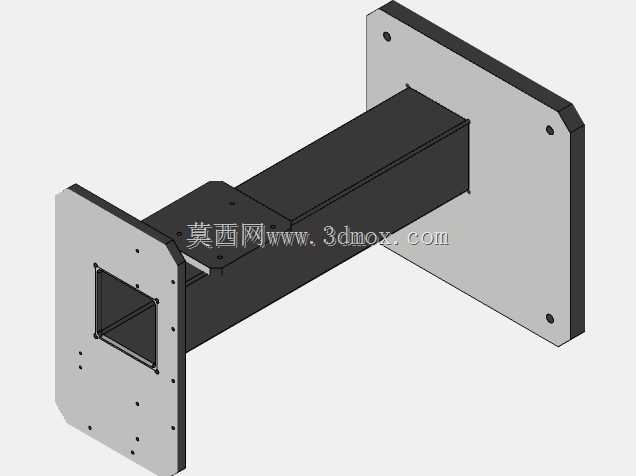

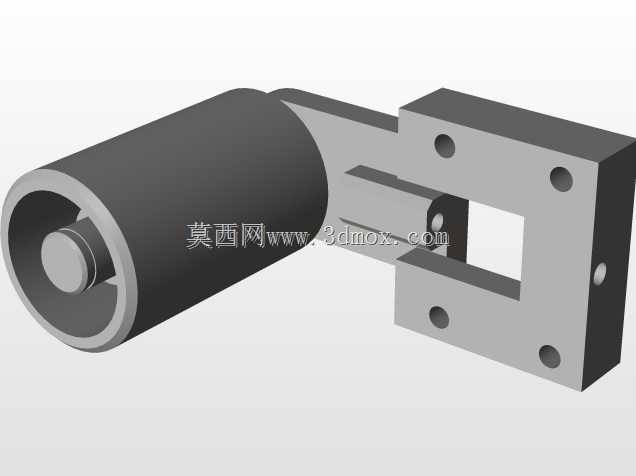

该设备属于立式单工位磨削加工类工装,主要应用于中小型金属工件的端面、棱边去毛刺与表面光整加工场景,常见于五金加工车间、小型零部件生产线的工序间精整环节,可适配多批次小批量工件的修磨作业,无需复杂的流水线对接,单工位独立作业即可满足零散工件的加工需求。从结构设计来看,设备采用方管焊接立柱搭配加厚钢板底座的承力结构,底座预留四个对称分布的地脚螺栓安装孔,安装时可通过膨胀螺栓直接固定在混凝土地面,安装边界需预留左右各600mm、前后各800mm的操作与维护空间,整机重心沿立柱中轴线分布,磨削作业时的振动可通过底座与地面的刚性连接抵消,无需额外加装减震垫。上部的磨削执行单元采用悬臂式布局,磨削接触轮通过两侧带座轴承固定在悬臂框架内,接触轮外侧包裹高硬度耐磨砂带,砂带张紧机构集成在悬臂后侧的钣金腔体内,通过调节螺栓即可快速调整砂带张紧度,更换砂带时无需拆解主体框架,仅需松开张紧机构即可完成砂带拆装,日常维护效率较高。悬臂外侧覆盖流线型不锈钢钣金护罩,护罩边缘做折边钝化处理,既可以避免磨削过程中砂带断裂甩出造成安全隐患,也能阻挡磨削碎屑飞溅,护罩与内部框架通过快拆螺丝连接,清理内部积屑时可快速拆卸。设备的操作工位设置在悬臂前侧的倾斜工作台面,台面采用耐磨钢板加工,表面做喷砂处理增大摩擦力,待加工工件可直接放置在台面上推送至磨削接触轮位置,工作台面的倾斜角度经过人体工程学优化,操作人员站立作业时无需过度弯腰即可完成工件推送,降低长时间作业的疲劳感。设备内部的传动结构全部隐藏在钣金护罩内部,驱动电机布置在立柱后侧的安装位,通过多楔带将动力传递至接触轮,传动路径短,动力损耗小,多楔带的张紧度可通过电机安装板的长槽孔进行调节,长期使用出现皮带松弛时无需更换部件即可调整至合适张紧状态。从设计思路上,该设备优先考虑了单机作业的实用性与维护便捷性,没有集成复杂的数控进给机构,全部采用手动进给的作业方式,结构故障率低,对使用场地的供电、空间要求低,适合小型加工场所的零散磨削作业需求,整体结构的钣金件全部采用折弯焊接工艺,加工难度低,生产制造成本可控,各部件的安装定位都设计了定位止口,装配时无需反复调校即可保证同轴度与位置精度,后期更换易损件时也能快速复位,不会出现装配偏差影响磨削精度的问题。
