燕尾榫式链板钻孔通用工装结构

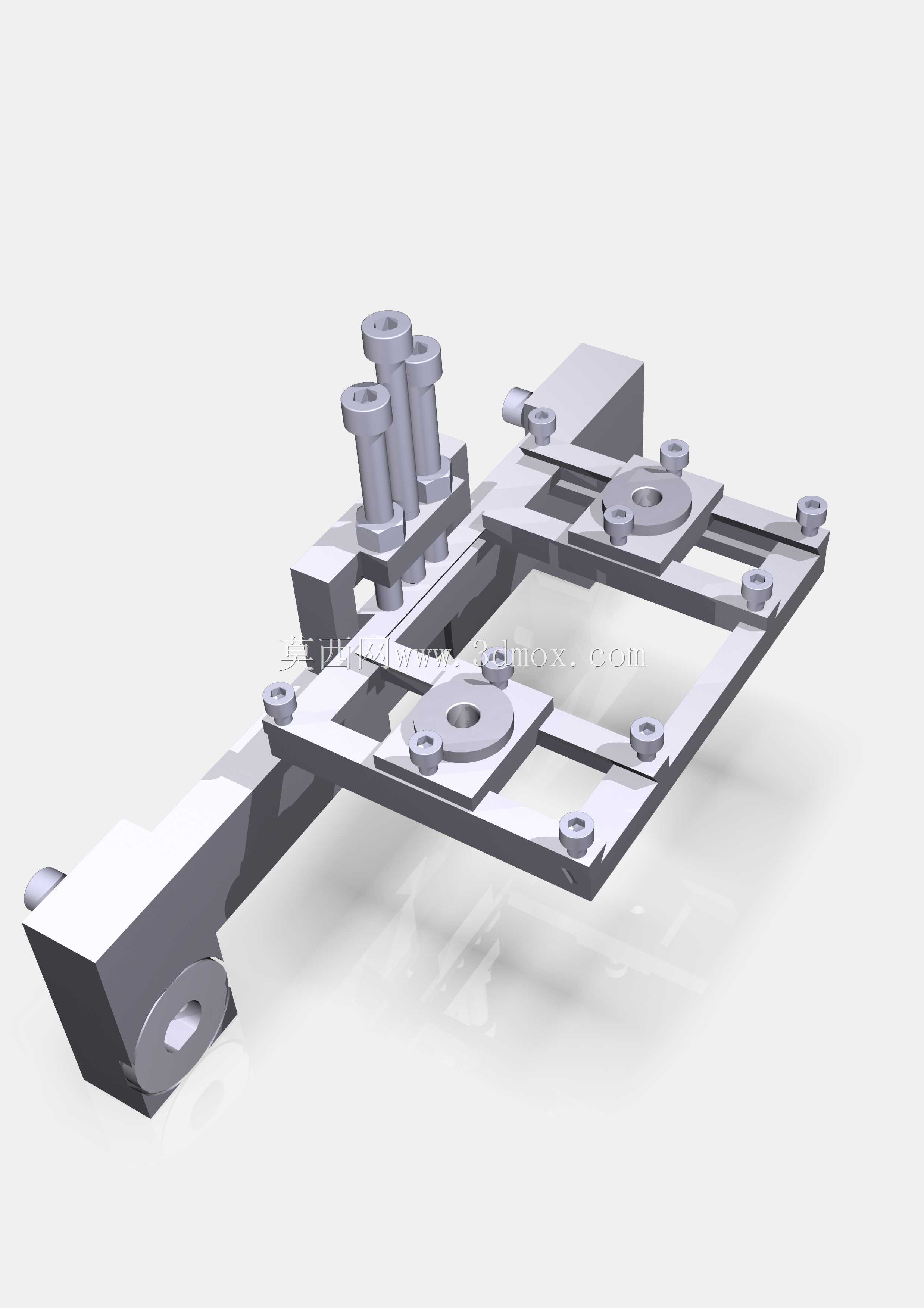

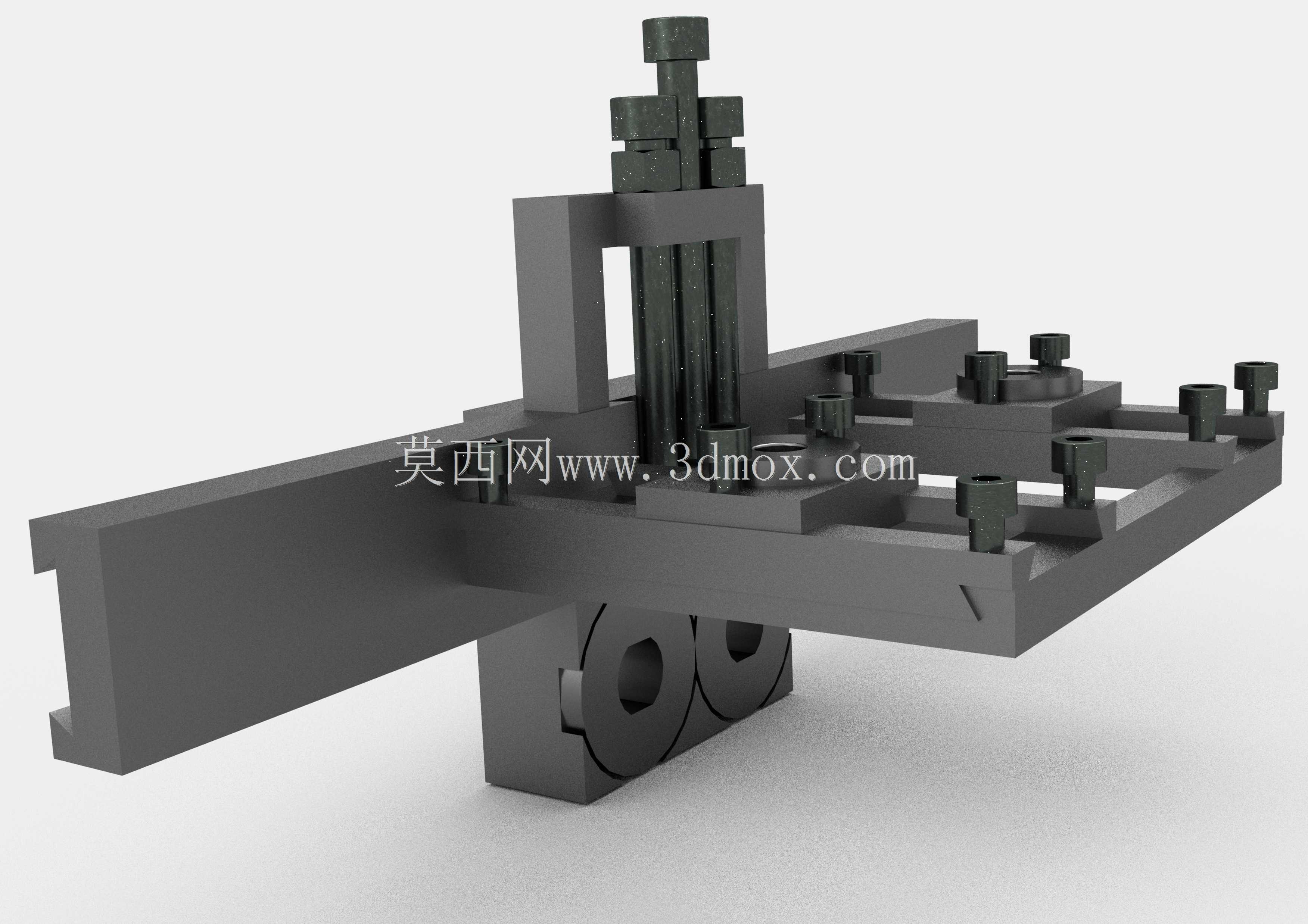

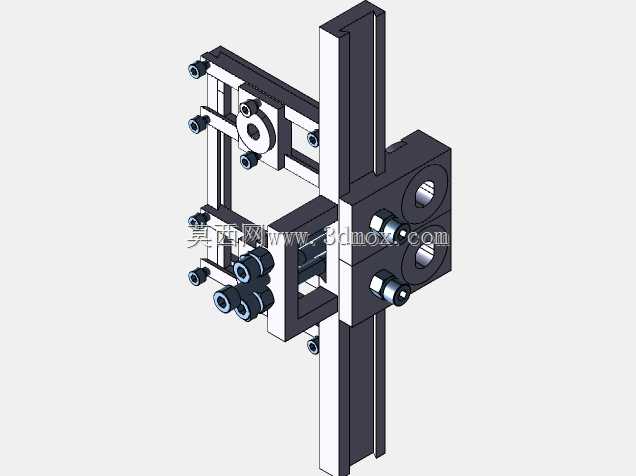

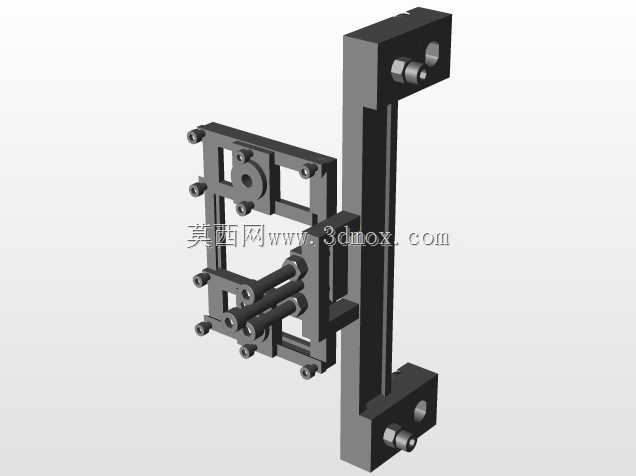

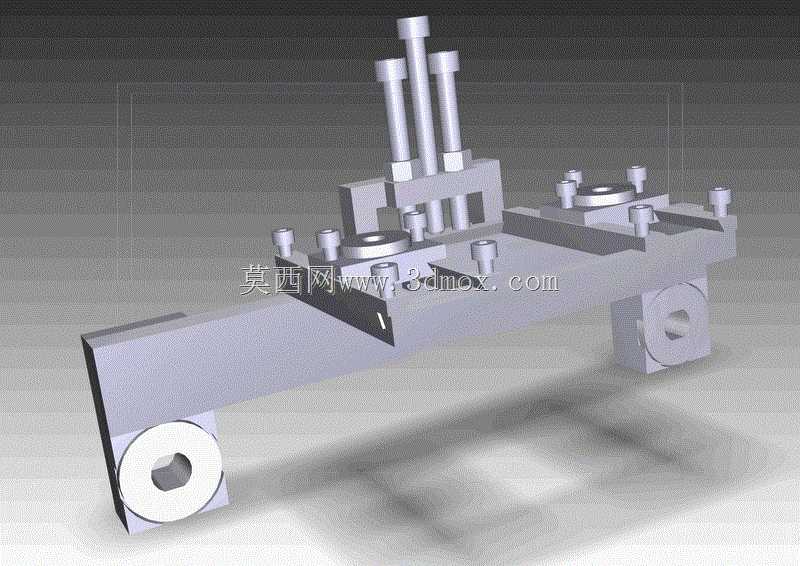

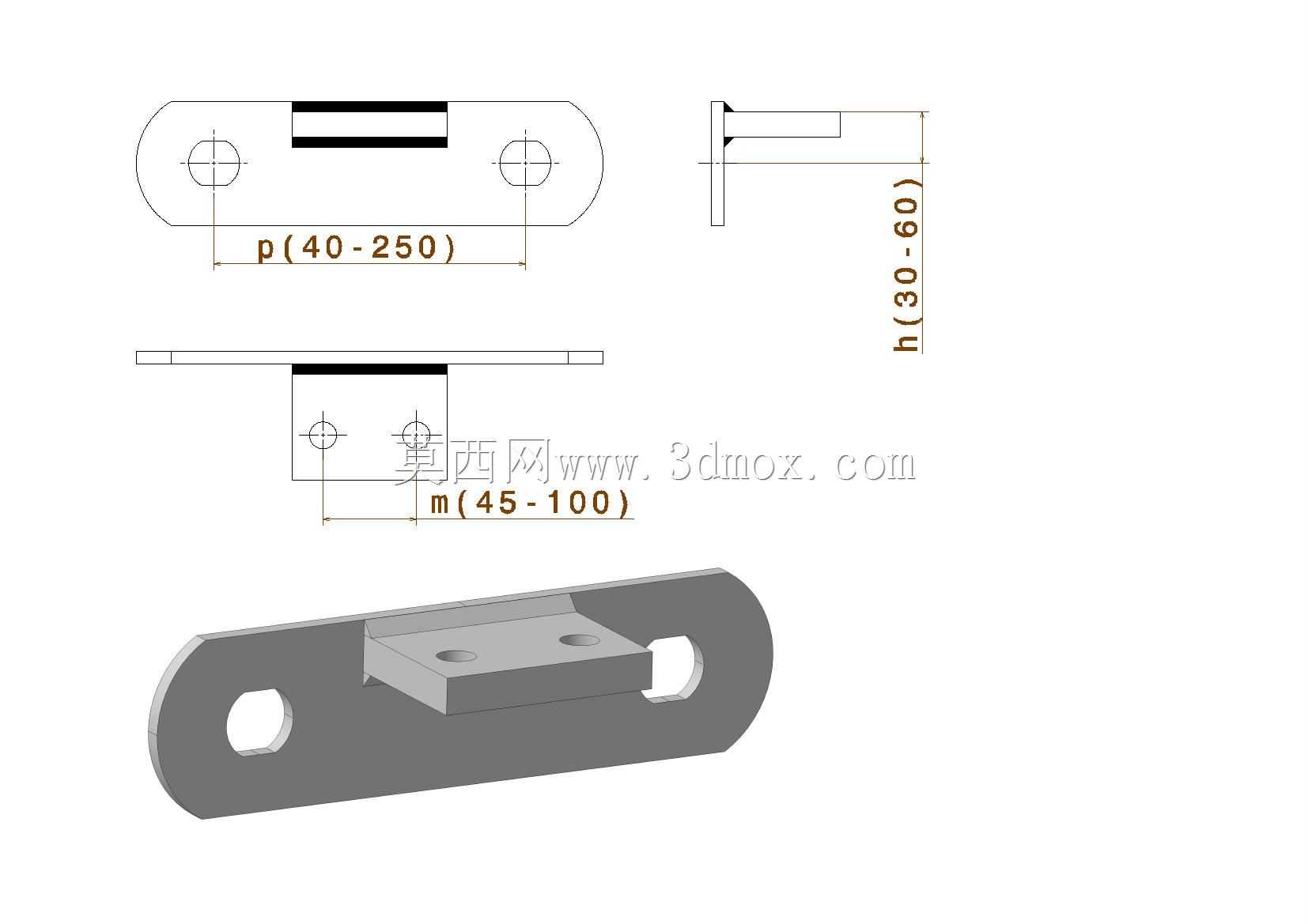

在输送链板批量加工场景中，不同规格链板的钻孔工序常面临夹具适配性差、换型调试耗时久的问题，这款基于燕尾榫结构的链板钻孔通用工具，正是针对这类产线痛点完成的结构设计。整套工装以燕尾榫导轨作为核心调节基准，滑动副配合间隙控制在0.02mm以内，既保证调节过程的顺滑无卡滞，又能在锁紧后提供足够的刚性，避免钻孔过程中出现工件窜动导致的孔位超差。工装的可调范围覆盖p=40-250mm节距的常规输送链板，对应可装夹链板厚度h=30-60mm，宽度适配区间为45-100mm，基本覆盖了轻工输送、物料搬运领域常用的标准链板尺寸规格，无需额外更换夹具底座即可完成多规格产品的快速换产。从结构布局来看，工装两端设置带定位销的固定支撑座，支撑座上的衬套孔与待加工链板的销轴孔精准配合，装夹时先将链板销轴穿入衬套完成初定位，再通过燕尾滑台上的压紧组件调整钻孔位置，滑台上方配置的三个等高导向柱可与钻床主轴的导向套配合，保证钻孔过程中钻头的进给方向与链板平面垂直，有效降低孔位倾斜、孔径超差的不良率。设计过程中特意将压紧螺栓的操作空间预留至15mm以上，方便操作人员使用标准扳手完成锁紧操作，无需定制专用工装辅助件；所有滑动接触面均设计有存油槽，日常维护时只需涂抹少量润滑脂即可保证长期调节精度，不会因铁屑嵌入出现滑动卡滞问题。工装底部的安装孔采用腰型孔设计，可直接固定在标准钻床工作台上，安装边界兼容T型槽间距100-200mm的通用钻床台面，无需额外加工过渡连接板。整套结构没有采用复杂的气动或液压锁紧元件，纯机械调节的结构不仅制造成本更低，在多粉尘的机加工车间环境中也具备更高的运行稳定性，不会因气源杂质、液压油泄漏出现故障停机，非常适合中小批量链板加工车间的钻孔工序使用，能将单批次链板钻孔的换型调试时间压缩至原来的三分之一，同时孔位位置度公差可稳定控制在0.1mm以内，满足绝大多数输送链板的装配精度要求。
