45×90规格U型槽金属固定连接支架

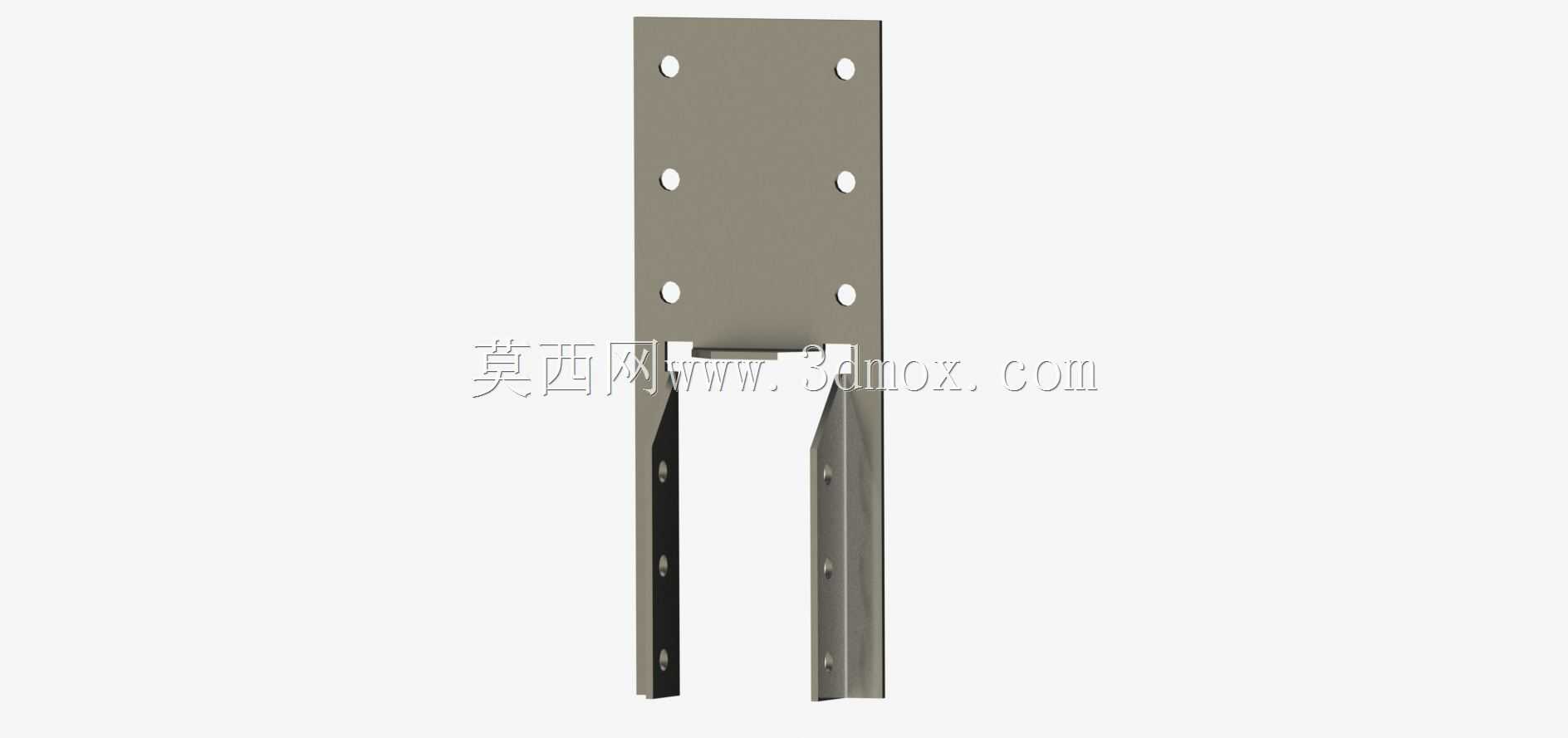

这类U型金属支架在轻载设备安装、型材框架搭建、墙面构件固定场景中应用十分广泛，日常做设备外围护板安装、小型气动元件固定、线槽桥架吊装时，经常会用到这类规格的连接件。从结构上看，该支架采用一体化钣金折弯成型，上部为平直安装基板，基板上对称排布三对共六个安装孔，孔位沿基板竖直中心线对称分布，可适配M6-M8规格的膨胀螺栓或自攻螺钉，能直接将支架固定在混凝土墙面、金属方通、木质基层等多种安装基面之上。下部为对称折弯形成的U型卡槽结构，卡槽两侧的折边同样预留了多组安装孔位，可通过螺栓、抽芯铆钉等紧固件将待固定构件卡入槽内完成锁紧，避免构件出现横向窜动。设计时特意将卡槽开口宽度设为45mm，基板整体宽度为90mm，这个尺寸边界刚好适配常规40系列、45系列工业铝型材的侧边安装，也能卡住厚度40mm以内的矩形管材、线缆桥架、设备安装挂耳，安装时不需要额外做裁切适配，能大幅减少现场施工的加工工作量。折弯处做了小圆角过渡处理，既避免钣金折弯时出现应力开裂，也能消除安装过程中的锐边割手风险，折边与基板的垂直度控制在0.1mm以内，保证卡入的构件能保持平直，不会出现安装偏斜。实际使用中，这类支架常被用在自动化生产线的传感器安装支架固定、厂房内小型接线盒的墙面挂载、仓储货架的侧边防撞条安装、门窗构件的辅助连接等场景，相比角码类连接件，它的U型卡槽结构能提供更大的接触支撑面，固定后的构件抗晃动能力更强，承受垂直方向载荷时的受力分布更均匀，不会出现单点应力集中导致的固定失效。建模过程中需要重点把控折弯系数的设置，保证折弯后卡槽的内空尺寸符合公差要求，孔位的同轴度也要控制在合理范围，避免现场安装时出现螺栓无法穿入的问题，同时基板与折边的厚度保持一致，采用常规2mm厚度冷轧钢板加工即可满足多数轻载场景的强度需求，若用于有防腐要求的场景，也可替换为不锈钢板材加工，安装孔位的预留位置避开了折弯应力区，不会因为长期受力出现孔位撕裂的问题。
