M5外螺纹直联式气动管接头三维设计

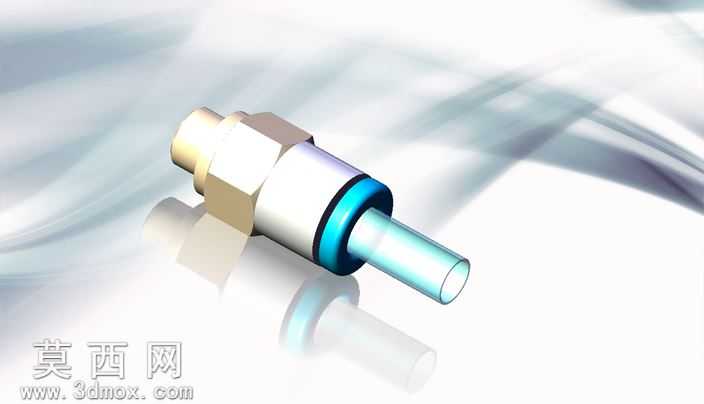

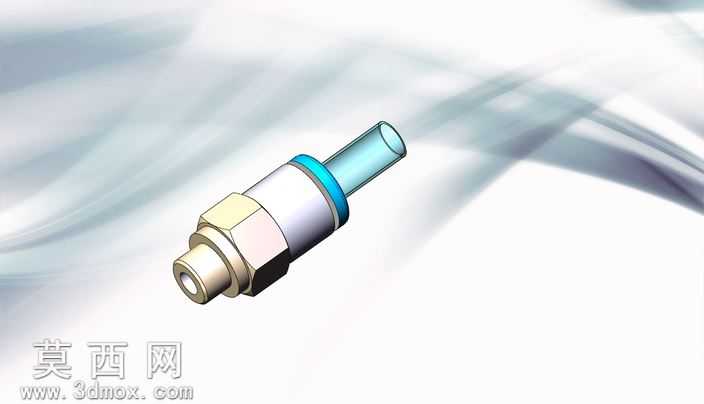

本款管接头采用三维参数化建模方式完成全结构设计，建模过程中严格遵循气动液压管路连接件的通用尺寸规范，针对M5×0.8外螺纹端与4毫米/5/32英寸管路连接端的配合公差做了精准参数约束，确保模型各部位尺寸可直接对接生产加工的尺寸校验需求。建模阶段先以旋转凸台命令构建接头主体的基体轮廓，依次完成外螺纹段的螺旋扫描切除、六角拧动台的拉伸切除成型、管路插接端的密封槽位结构绘制，针对密封胶圈的安装位做了0.2毫米的装配间隙预留，避免后续装配模拟中出现结构干涉问题。材质渲染环节针对接头不同部位做了差异化材质赋值：金属主体部分采用镀镍黄铜材质，调整金属粗糙度参数至0.15、反射强度0.7，还原五金接头表面的哑光金属质感；密封胶圈部分采用丁腈橡胶材质，设置粗糙度0.8、无反射属性，还原橡胶件的哑光磨砂质感；插接管路部分采用半透明浅蓝色工程塑料材质，调整透明度参数至0.3、折射度1.4，匹配气动软管的常规视觉表现。结构设计上重点优化了三个核心部位：一是外螺纹端的导入倒角做了120度导向结构，方便螺纹快速拧入对应安装位，避免螺纹首牙磕碰损坏；二是六角拧动台的对边尺寸严格遵循标准紧固件的扳手适配尺寸，确保实际装配时标准扳手可完全贴合受力；三是管路插接端的倒刺结构做了圆弧过渡处理，既保证管路插入后可被倒刺牢牢卡紧防脱落，又避免尖锐棱边割伤软管内壁造成漏气隐患。整体建模过程全程采用全参数关联设计，后续若需调整适配其他管径或螺纹规格，仅需修改对应参数即可快速生成新规格模型，无需重复绘制基础结构，大幅提升同系列接头的设计迭代效率。渲染阶段采用三点布光方案，主光源从侧上方45度投射打亮主体金属面，辅光源从另一侧补光消除暗部死黑，背光源勾勒接头轮廓边缘，最终呈现的渲染图可清晰展示接头各部位的结构细节与材质差异，可直接用于产品选型手册配图、装配指导示意图等场景。
