立式螺旋千斤顶结构三维设计

项目分类:3D模型 发布时间:2021-08-28 ID:248404

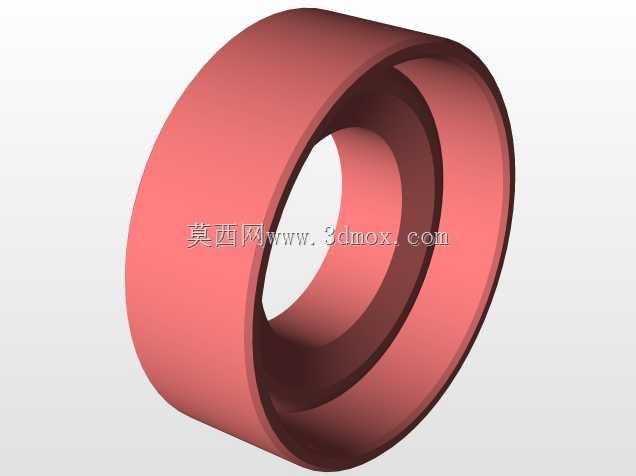

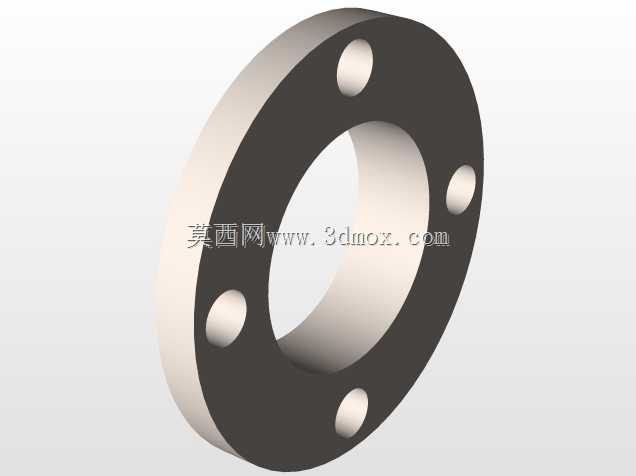

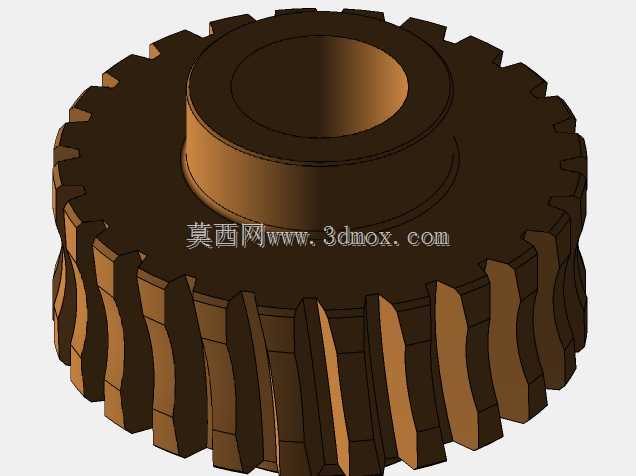

  • 立式螺旋千斤顶结构三维设计

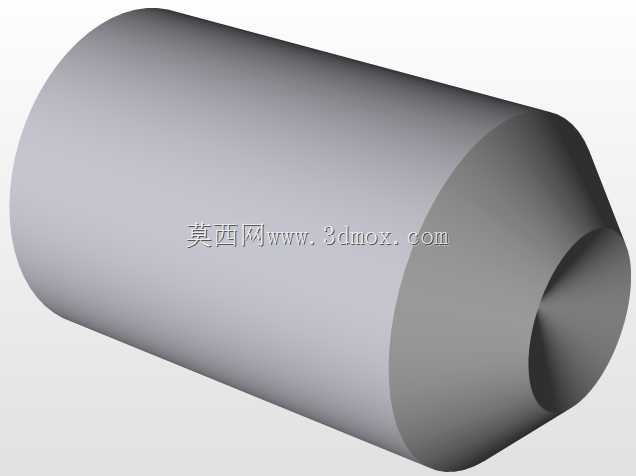

  • 立式螺旋千斤顶结构三维设计

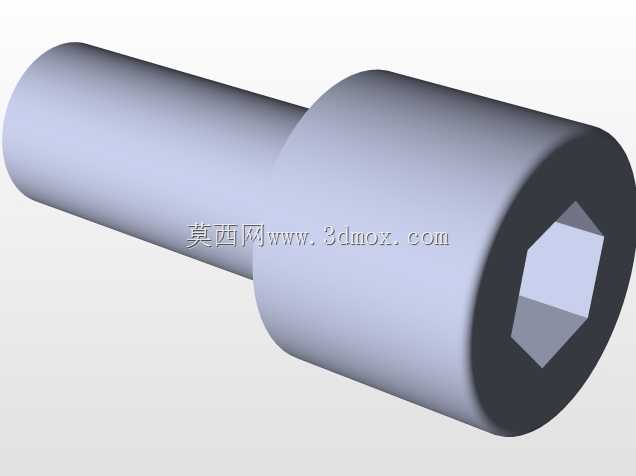

  • 立式螺旋千斤顶结构三维设计

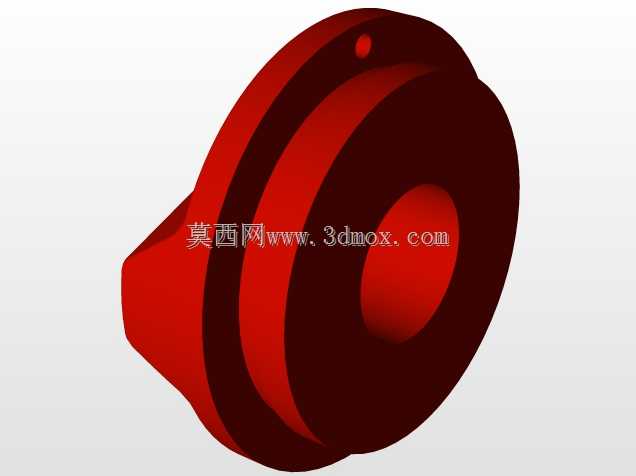

  • 立式螺旋千斤顶结构三维设计

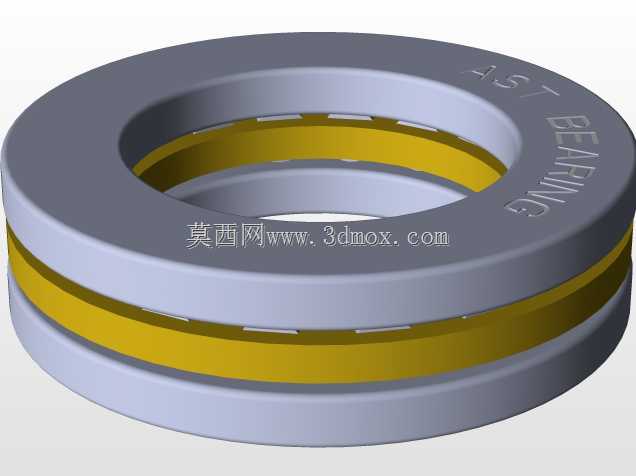

  • 立式螺旋千斤顶结构三维设计

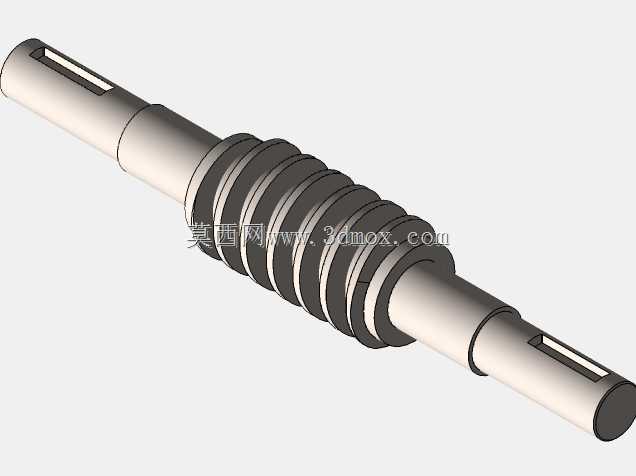

  • 立式螺旋千斤顶结构三维设计

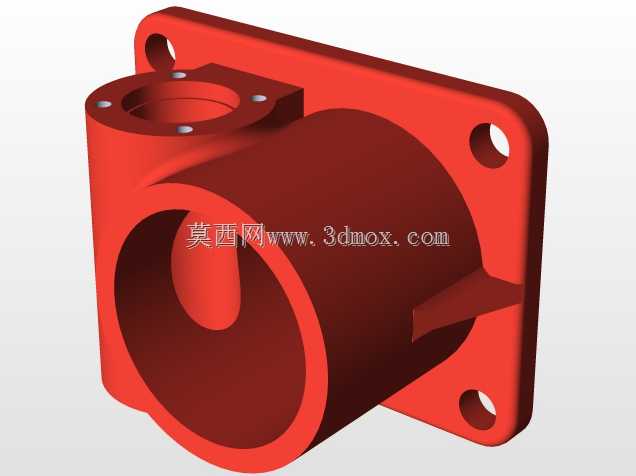

  • 立式螺旋千斤顶结构三维设计

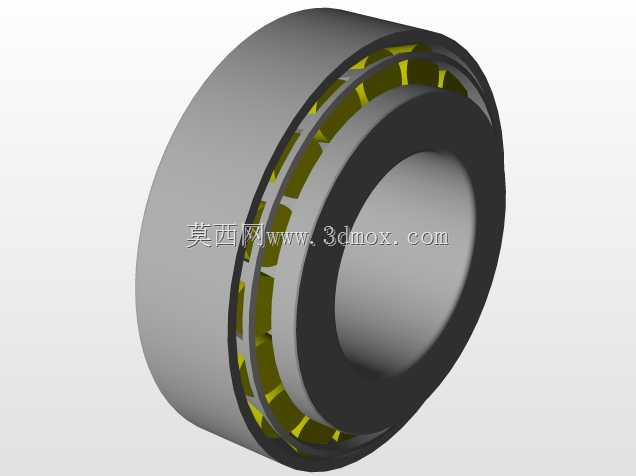

  • 立式螺旋千斤顶结构三维设计
  • 立式螺旋千斤顶结构三维设计
  • 立式螺旋千斤顶结构三维设计
  • 立式螺旋千斤顶结构三维设计
  • 立式螺旋千斤顶结构三维设计
  • 立式螺旋千斤顶结构三维设计
  • 立式螺旋千斤顶结构三维设计
  • 立式螺旋千斤顶结构三维设计
  • 立式螺旋千斤顶结构三维设计
  • 立式螺旋千斤顶结构三维设计

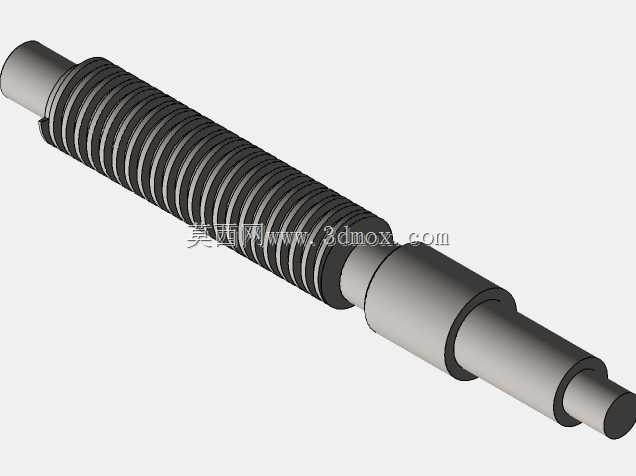

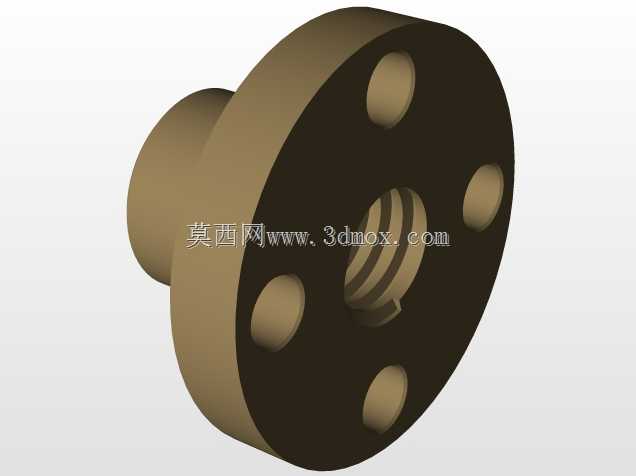

在设备检修、重型构件临时支撑、工装定位调整这类需要稳定垂直顶升力的作业场景里,螺旋千斤顶始终是可靠性优先的选型方向,不同于液压类顶升设备存在的密封泄漏、长期保压沉降风险,纯机械传动的螺旋结构可以在无额外动力输入的前提下,长时间维持支撑高度不变,适配车间重型设备拆装、桥梁构件临时支顶、野外无电源环境下的重物抬升等多种工况。这款直立式螺旋千斤顶的设计围绕50kN额定顶升载荷展开,整体采用立式同轴布局,核心传动副为梯形丝杠配合青铜螺母,梯形螺纹的牙型角选择15度,既保证足够的传动强度,又能实现可靠的自锁性能,避免载荷作用下出现丝杠反转回落的风险,丝杠顶端设置带防滑纹的支撑顶帽,顶帽与丝杠端部采用球面铰接结构,允许被支撑面存在小角度倾斜,保证顶升过程中接触面受力均匀,不会出现局部应力集中压损构件表面的情况。设计过程中优先考虑了操作端的人机工程合理性,侧面插入式旋转杆的插孔位置距离底座支撑面高度控制在成年人站立操作的舒适区间,旋转杆采用可拆卸结构,非作业状态可以拔出收纳,减少设备整体占用空间,底座采用大直径圆形铸钢支撑盘,盘底加工有交叉防滑槽,在硬化地面、钢板平台等不同支撑基础上都能提供足够的摩擦力,避免顶升过程中出现底座滑移。整体结构的装配逻辑遵循从下到上的层级装配关系,底座与螺母套采用过盈配合加骑缝销固定,避免长期受载后螺母套出现转动松脱,丝杠表面加工有行程限位槽,配合螺母套上的限位销钉,限制丝杠的最大伸出长度,防止超行程使用导致丝杠从螺母中脱出引发安全事故。外形尺寸方面,闭合状态下整体高度控制在常规手动螺旋千斤顶的通用尺寸区间,最大顶升行程满足多数常规检修作业的抬升高度需求,安装边界上底座的支撑直径覆盖了50kN载荷下地面承压的安全范围,不需要额外加装大面积垫板即可在普通混凝土地面安全作业,所有外露金属部件的棱边都做了倒钝处理,避免操作过程中划伤作业人员,旋转插孔的位置做了加厚处理,承受旋转杆施加的扭矩时不会出现孔口变形开裂的问题。从结构建模的角度来看,所有配合面的公差选择都遵循机械设计手册的推荐值,丝杠与螺母的配合间隙控制在合理范围,既保证旋转操作的顺畅度,又不会因为间隙过大导致顶升过程中出现晃动,外壳体上预留的润滑注油孔可以定期向螺纹副加注润滑脂,降低传动磨损,延长设备整体使用寿命。
