通风系统用镀锌钢板T形分流风道

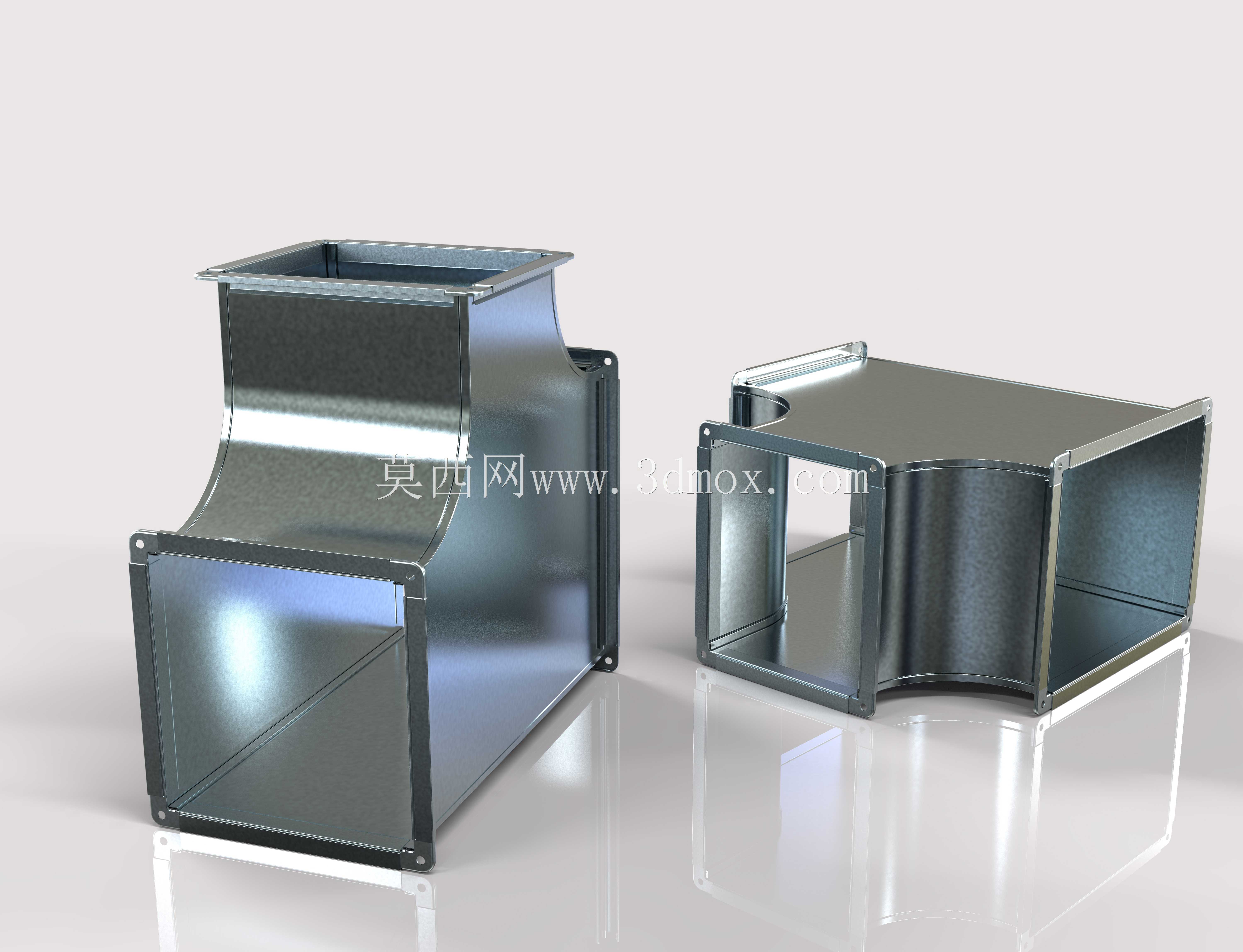

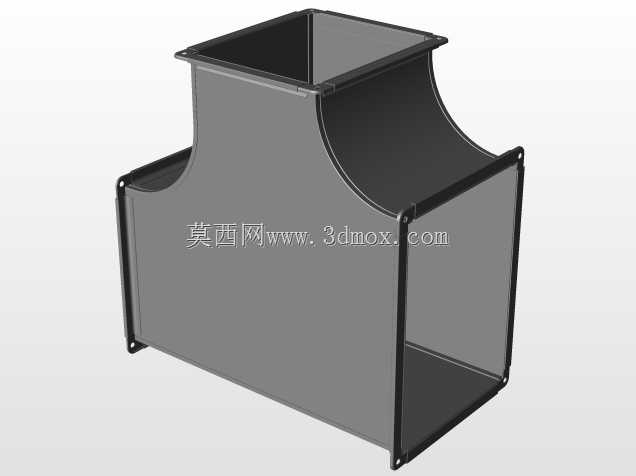

这类T形分流风道主要应用在商用建筑通风、工业车间排风、除尘系统管路布局中，作为管路三通节点实现气流的分流与汇流，常见于中央空调送风系统、焊接烟尘收集管路、生产车间废气排放管网的分支节点处，可将主管道内的气流均匀分配至两个不同走向的支管，也可反向将两路支管的气流汇总至主管道排出。从结构设计来看，该风道采用等径三通结构形式，三个连接端口均采用共板法兰成型结构，端口边缘预留统一的螺栓连接孔位，可直接与同规格的矩形风管进行法兰对接，无需额外制作转接接头，安装时配合法兰密封胶条即可保证管路连接处的气密性，降低漏风率。风道主体采用镀锌钢板弯折咬合成型，转角处采用圆弧过渡设计，而非直角弯折结构，这种设计能够有效降低气流经过三通节点时的局部阻力，减少风噪与风压损失，避免直角转角处长期积尘造成的管路堵塞问题，同时圆弧过渡结构也能提升风道整体的结构强度，减少板材弯折处的应力集中，避免长期受风压震动出现焊缝开裂或板材变形的问题。在安装边界方面，三个端口的法兰边外沿尺寸与同规格矩形风管的法兰尺寸完全匹配，安装时需预留法兰对接的操作空间，相邻管道的中心标高需与风道端口中心保持一致，避免强行对接造成的法兰密封面错位，影响管路整体气密性。设计过程中优先考虑了现场安装的通用性，端口尺寸遵循常规矩形通风管的标准模数，可适配市面上绝大多数常规规格的矩形通风管路，无需单独定制转接件。风道的板材厚度根据管路适用的风压等级匹配，常规送风工况下采用0.75mm厚度镀锌钢板即可满足强度要求，高压除尘或排风工况下可选用1.0mm厚度板材，咬合缝处采用密封胶填缝处理，进一步提升整体密封性能。在实际管路布局中，这类T形风道通常设置在管路分支节点，安装时需注意气流方向，若用于分流场景，主风道接直通端口，两个支管分别接垂直方向与侧向端口，若用于汇流场景则反向安装即可，无需调整结构。
