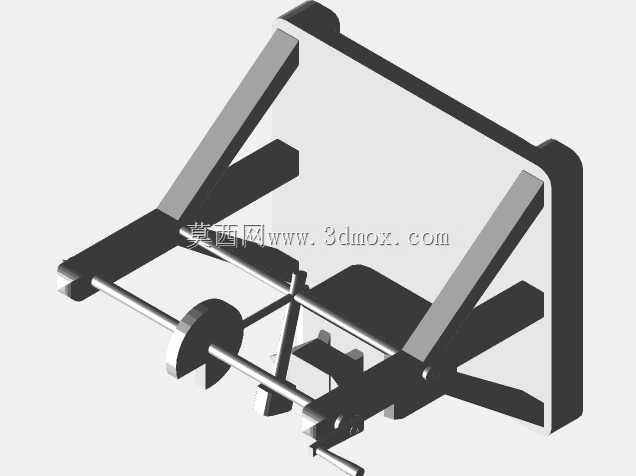

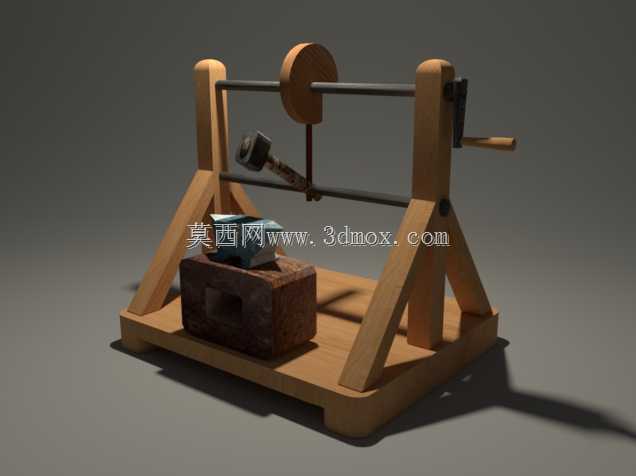

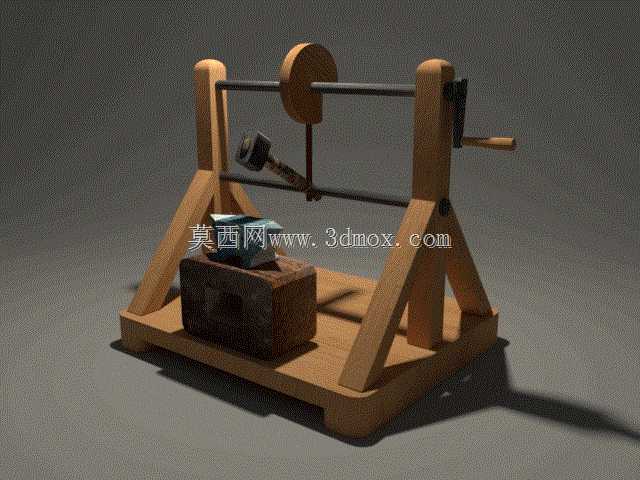

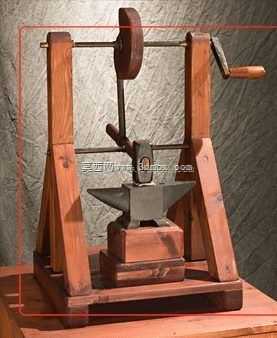

这套凸轮锤机构采用双立柱三角支撑木质机架结构,机架底部为整板式安装底座,两侧斜撑与垂直立柱形成稳定三角受力结构,可抵消锤击作业时产生的水平方向反冲力,避免整机在连续作业时出现移位或倾覆问题。整套机构的核心传动部件为同轴布置的偏心凸轮,凸轮通过横向传动轴架设在两侧立柱的上部轴承位,轴端延伸出摇柄结构,可通过手动或外接动力源输入扭矩,带动凸轮做定轴回转运动。凸轮下方的从动件为摆杆式锤臂结构,锤臂通过中部铰接轴固定在机架中部的横向支撑杆上,一端与凸轮轮廓面保持贴合接触,另一端安装硬质锤头,当凸轮随轴回转时,轮廓面的升程段会推动摆杆绕铰接点向上摆动,将锤头抬升,待凸轮轮廓转过升程最高点后,摆杆在重力作用下快速下摆,带动锤头完成向下的锤击动作,整套动作循环随传动轴连续回转自动重复,无需额外的复位弹簧结构,依靠构件自重即可完成复位,结构可靠性更高。从实际应用场景来看,这类凸轮锤机构可适配金属板材延展、小型锻件粗打、物料捣碎等需要连续往复锤击的作业场景,相比手动持锤作业,其锤击频率、落点一致性都有明显提升,在动力源适配方面,除手动驱动外,也可将摇柄端替换为带轮、齿轮等传动连接件,接入蒸汽动力、电机动力等外部动力源,实现更高频次的自动化连续锤击作业。在安装边界方面,整套机构的底座为矩形平板结构,安装时只需保证底座放置平面的水平度,将底座通过螺栓或压块固定在作业台面上即可,无需额外浇筑复杂的设备基础,机架两侧的斜撑向外延伸出底座边缘,进一步扩大了支撑跨距,即使在锤击力较大的工况下,也能保持足够的结构稳定性。锤头下方预留了工件放置区域,可适配不同高度的砧座安装,通过调整摆杆铰接点的位置、凸轮的偏心距参数,还可灵活调整锤头的抬升高度与锤击行程,匹配不同硬度、不同厚度工件的锤击加工需求。从设计思路来看,整套机构没有复杂的精密构件,全部采用杆类、盘类、架类常规机械构件组合而成,加工难度低,构件维护更换方便,即使在加工条件有限的场景下,也可完成整套机构的制作与装配,凸轮与摆杆的接触部位可加装耐磨衬片,降低长期往复接触带来的轮廓磨损,延长整套机构的使用寿命。
