可移动工具车配套外骨骼式机械支撑臂

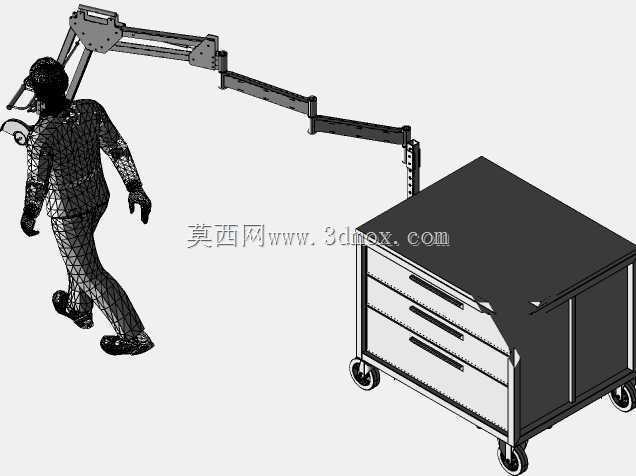

　　这套支撑结构的设计初衷，是解决车间内移动工位长时间手持工具作业的疲劳问题，常见于装配线末端返修、大型设备现场维保、多工位流转的钻孔打磨作业场景——这类场景没有固定的工装吊挂点位，作业人员需要手持重量3-8kg的电动工具持续操作，长时间作业下肩颈负荷大，操作精度也会随疲劳度上升快速下降。整套结构以带脚轮的多层工具柜作为安装基座，不需要额外打膨胀螺栓固定地面，可随作业人员的工位变动整体推移，工具柜本身的抽屉可收纳不同规格的作业工具、耗材与替换配件，作业时无需往返工具架取件，适配离散型作业的流动性需求。支撑臂采用多段铰接式连杆结构，每段关节处都设置了阻尼调节与锁止结构，可在水平180度、垂直120度的范围内任意悬停，

　　末端的工具挂载点可适配角磨机、电钻、扭矩扳手、气动打磨头等多种常用手持工具，作业时工具的自重完全由支撑臂承担，人员仅需要施加操作方向的引导力即可，可降低70%以上的上肢承重负荷。从安装边界来看，支撑臂完全收拢时整体长度不超过0.8米，不会额外占用工具柜周边的通行空间，完全展开后作业覆盖半径可达2.2米，以工具柜为中心可覆盖周边近15平米的作业区域，足够支撑单人完成单台中型设备的全范围维保作业。设计过程中特意将臂架的铰接转轴做了偏置处理，避免臂架伸展时与作业人员的上肢、躯干发生运动干涉，臂杆采用薄壁矩形钢管焊接成型，在保证整体结构刚性、挂载5kg工具时末端挠度不超过2mm的前提下，尽可能降低臂架自身重量，减少关节处的阻尼负荷。

　　基座与工具柜的连接采用嵌入式螺栓固定，连接点位分布在工具柜顶面的四个加强筋位置，不会破坏工具柜抽屉的内部收纳空间，同时可保证支撑臂满载伸展时，整体结构的抗倾覆系数达到1.8以上，即使人员意外拉扯工具也不会出现工具柜侧翻的风险。臂架的每一段连杆都预留了走线槽，可将气动工具的气管、电动工具的电源线沿臂架内部排布，避免管线外露缠绕作业人员、勾挂周边工件，作业面的整洁度也能得到提升。末端挂载点采用快拆结构设计，更换不同工具时不需要额外借助扳手等工具，按压锁扣即可完成工具的拆装切换，单步操作耗时不超过5秒，适配作业过程中频繁更换工具的需求。关节处的阻尼调节旋钮设置在臂架侧面，作业人员在操作位置伸手即可触达，

　　可根据挂载工具的实际重量随时调整阻尼力度，保证悬停稳定性的同时，不会因为阻尼过大导致臂架移动费力。考虑到车间内的复杂作业环境，所有铰接转轴处都加装了防尘密封圈，可阻挡打磨产生的金属碎屑、粉尘进入转轴间隙，延长结构的维护周期，臂架表面采用喷塑处理，耐油污、耐磕碰，日常仅需要擦拭表面即可完成清洁，不需要特殊的维护保养。这套结构相比固定在天花板或者墙面的吊挂式平衡臂，不需要对车间的土建结构做改造，也不会受厂房层高、墙面承重的限制，对于租赁厂房、需要频繁调整工位布局的生产场景适配性更强，同时工具柜本身的储物属性也让整套结构的实用性进一步提升，不需要额外配置工具存放架，减少了工位的整体占地面积。在实际建模过程中，每一段臂杆的铰接点位都经过运动仿真验证，确保全行程范围内没有运动死点，也不会出现臂架自身结构磕碰的问题，所有连接螺栓的规格都选用通用标准件，后期维护更换配件时不需要定制特殊零件，降低全生命周期的使用成本。脚轮选用带刹车的聚氨酯万向轮，推移时噪音小，不会划伤车间环氧地坪，刹车踩下后可将整套结构牢牢固定在作业点位，作业过程中不会出现基座滑移的问题。
