拖挂式道路沥青作业带集料装载料斗设备

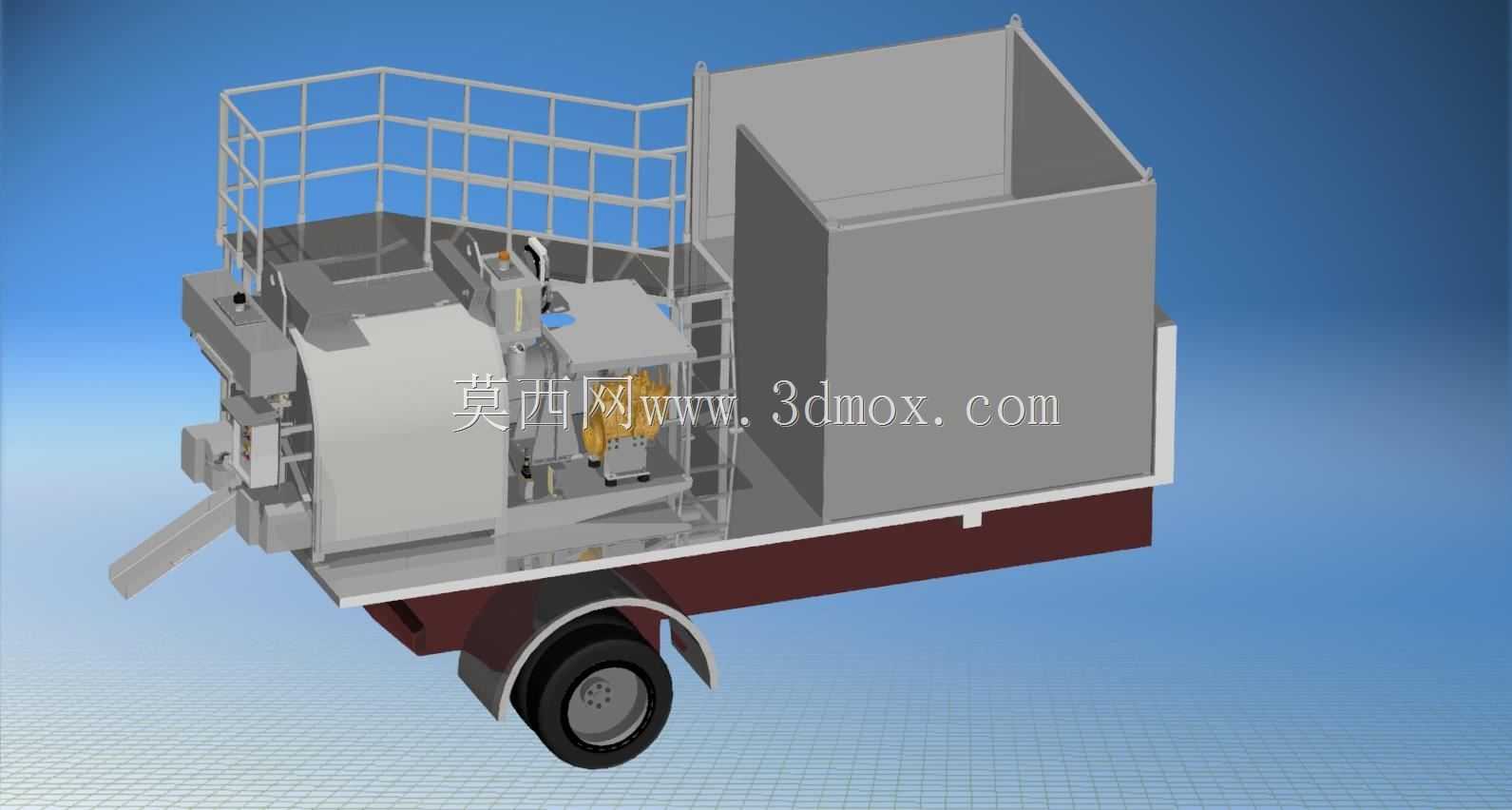

这款拖挂式沥青作业设备主要面向市政道路养护、县乡级公路局部修补作业场景设计，区别于大型沥青摊铺机组的长距离连续作业定位，它更适配零散点位的坑槽修补、路面接缝处置这类小范围施工需求，无需大型平板车转运，普通牵引车辆即可完成转场，能灵活穿梭于城区狭窄街巷、乡村支路这类大型设备难以进入的作业区域。设备整体采用拖挂底盘承载结构，底盘下部配置单组承重轮组搭配前部牵引连接结构，轮组上方设置弧形挡泥护板，牵引端预留标准拖挂连接销位，可匹配多数轻型工程车辆的牵引接口，整体外廓宽度控制在常规道路单车道通行范围内，转场时无需额外办理超限运输审批。设备上部功能区做了明确的分区设计，后侧为大容积集料装载料斗，料斗采用敞口式斜壁结构，内壁做顺滑过渡处理，减少热沥青混合料卸料时的挂壁残留，料斗底部靠近作业端的位置预留出料导向空间，可直接对接人工补料或者小型摊铺工具的接料位置，料斗侧壁做了加厚加强处理，能承受热料装载时的侧向外胀力，同时耐受沥青混合料的持续高温传导。前侧作业平台周边设置全围式安全护栏，护栏采用方管焊接成网格状结构，高度符合路面作业人员站立操作的安全防护要求，平台上预留了沥青泵送、加热模块的安装位，相关动力元件、操作控件都集中布置在平台靠近护栏的位置，操作人员站在平台上即可完成设备启停、料量调节、出料控制等全部操作，无需在设备与作业面之间频繁往返。平台与料斗之间预留了足够的检修通道，日常维护时可以顺畅到达各个元件的安装位置，设备前部设置斜向出料导槽，导槽角度可根据作业需求做小范围调整，能将加热后的沥青混合料精准导向路面待修补位置，减少人工二次转运的工作量。设计过程中重点考虑了作业时的载荷分布，将重量较大的动力模块、储料单元尽量靠近轮组承载中心位置，避免牵引端承重过大导致牵引车辆转向受力异常，同时对底盘框架做了整体抗弯校核，在满载热料、颠簸路面行驶的工况下，框架变形量控制在允许范围内，不会出现焊缝开裂、结构变形的问题。设备的外露结构件都做了防锈防腐处理，适配户外露天作业、频繁转场的使用环境，护栏、平台踏板表面做防滑处理，避免雨天或者沥青沾附时人员滑倒，各个管线的布置都沿框架内侧走线，设置专用管线固定卡扣，减少行驶过程中管线晃动磨损的风险。
