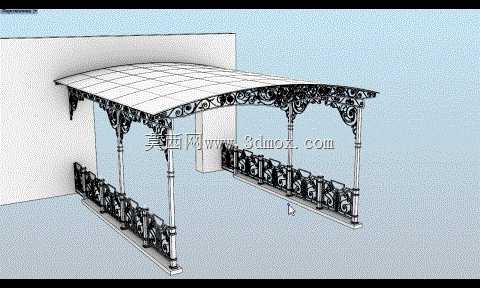

欧式雕花单侧靠墙铁艺遮阳雨棚结构

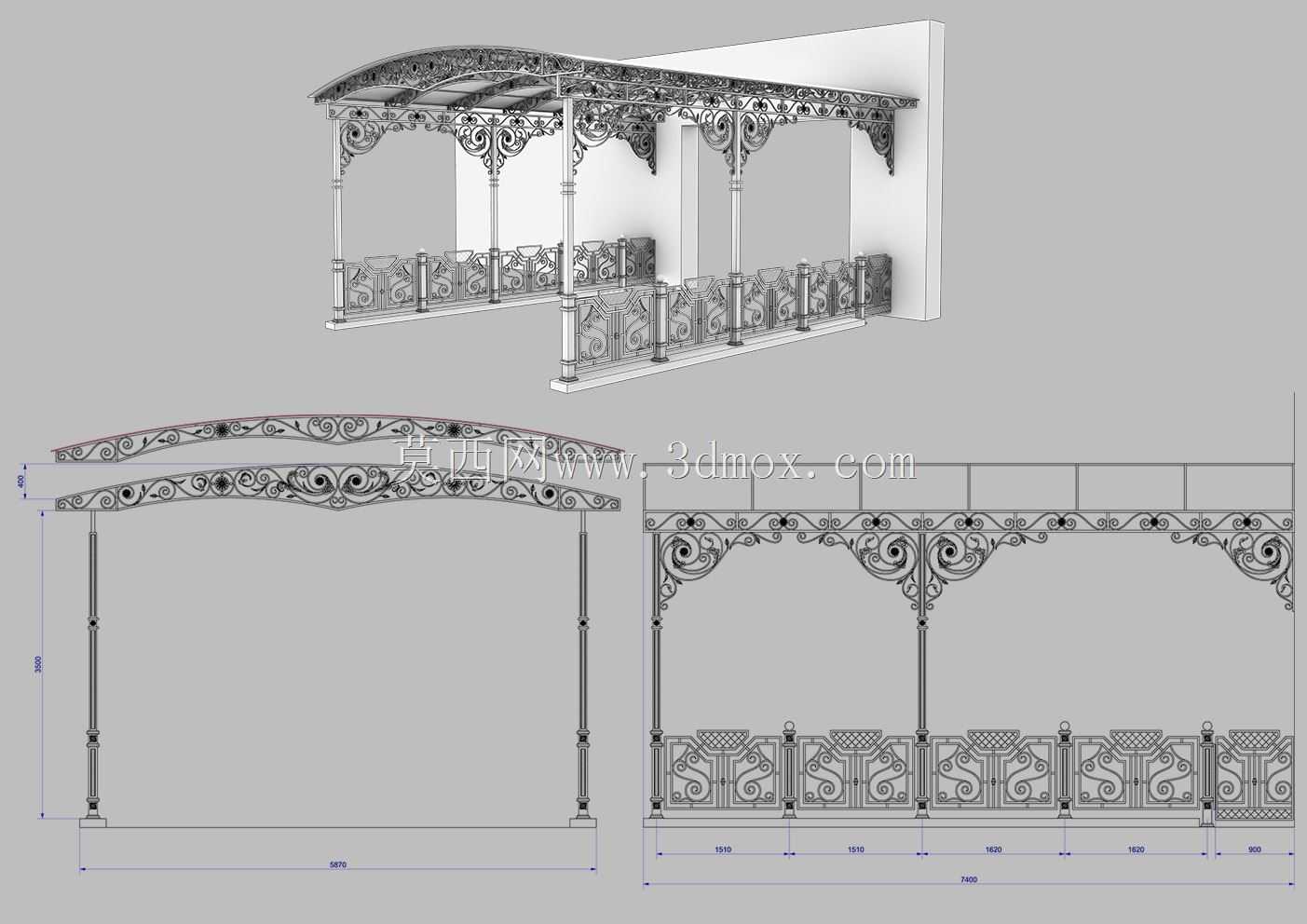

该构件主要应用于独栋住宅入户侧、沿街商铺檐下、别墅庭院连廊过渡区域，也可适配小型非机动车停放点的单侧靠墙遮蔽场景，核心作用是为进出动线提供遮阳挡雨的遮蔽空间，同时借助装饰性雕花设计兼顾建筑外立面的视觉协调性，避免常规简易雨棚的生硬感。从结构设计逻辑来看，整体采用单侧依附墙体的悬挑加立柱支撑组合形式，靠近墙体一侧无需设置落地立柱，直接通过顶部连接构件与建筑外墙完成固定，外侧设置三根等距分布的落地立柱承担悬挑端的竖向荷载，立柱底部与预埋基础件连接，可抵消风荷载带来的侧向倾覆力矩，相比全悬挑雨棚能适配更大的出挑跨度，同时减少对墙体承重能力的要求。顶部棚面采用分块拼接的平缓弧面设计，弧面坡度控制在合理排水区间，降雨时可引导雨水沿弧面边缘向外侧排放，避免积水渗漏，棚面下方的承托骨架全部融入卷草纹雕花造型，没有外露的生硬方管骨架，雕花构件同时承担结构传力与装饰作用，每段雕花的镂空比例经过受力校核，在保证视觉通透感的同时不会削弱骨架的抗弯承载力。配套的侧边护栏与立柱采用一体化设计，护栏的花型纹样与顶部骨架雕花完全统一，护栏高度符合户外临边防护的安全尺寸要求，立柱上设置有对应的连接卡槽，现场安装时可直接将护栏段卡入卡槽后做紧固处理，减少现场焊接作业量。安装边界方面，该结构对墙体的平整度要求不高，顶部连接支座预留有长条形调节孔，可适配墙面±20mm的安装误差，落地立柱的底部法兰盘也设置有调节余量，可应对基础面的轻微不平整，整体出挑深度可根据实际场地需求做同比例缩放，所有雕花构件的曲率参数可直接导入加工设备完成下料，无需二次拆单建模。从实际使用角度，该结构的镂空雕花设计可在遮阳的同时保证侧面通风，避免全封闭雨棚带来的闷热感，金属构件表面的造型起伏也不易积灰，日常维护仅需定期冲洗即可保持外观整洁，立柱与护栏的连接节点做了隐藏式处理，没有外露的紧固件，既提升了外观整体性，也能避免紧固件长期外露锈蚀带来的结构隐患。
