可折叠铝合金龙门式支撑作业架结构

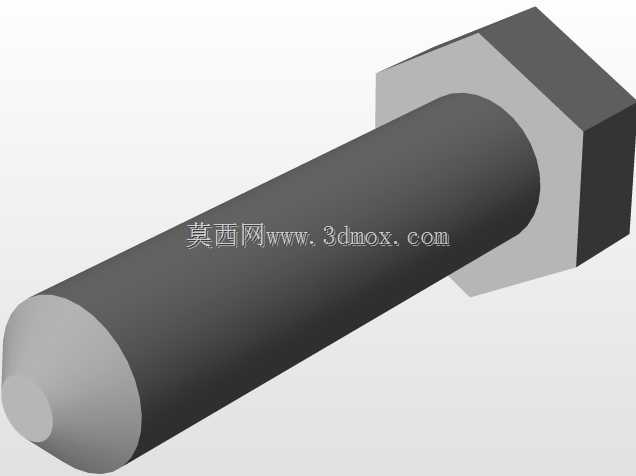

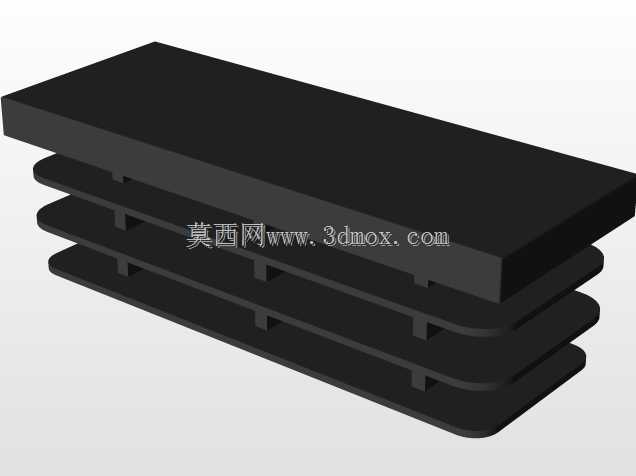

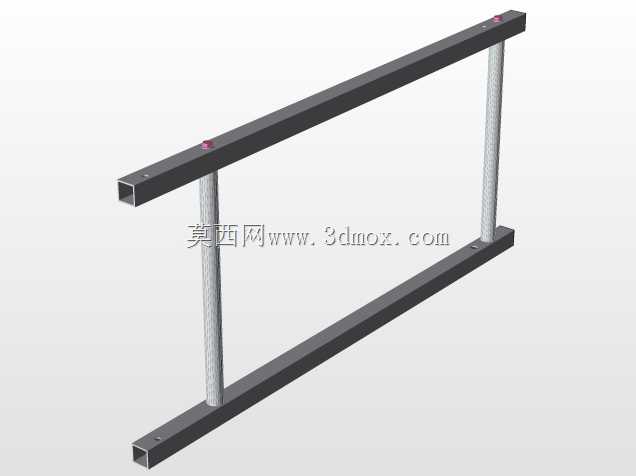

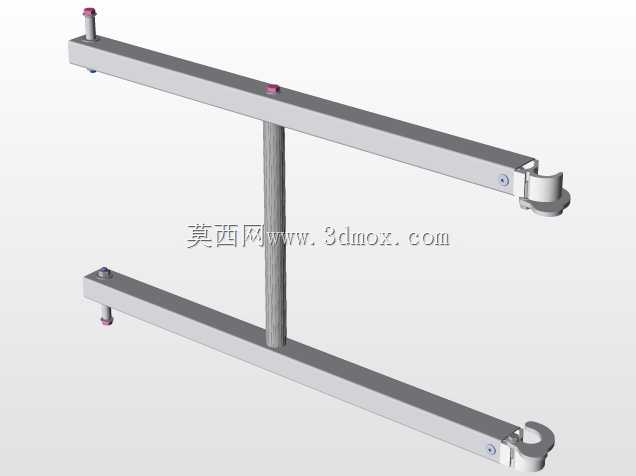

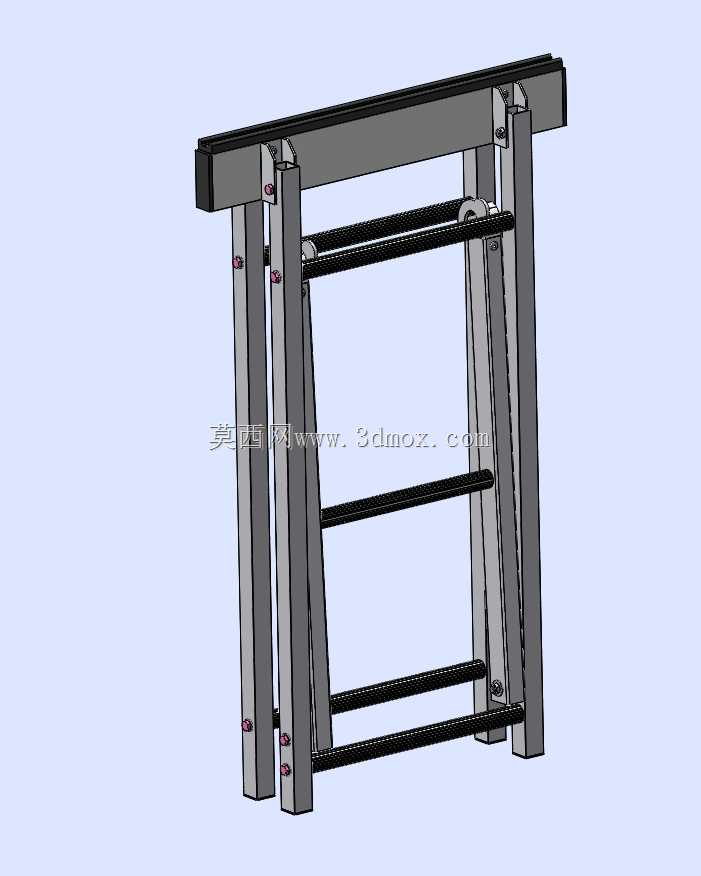

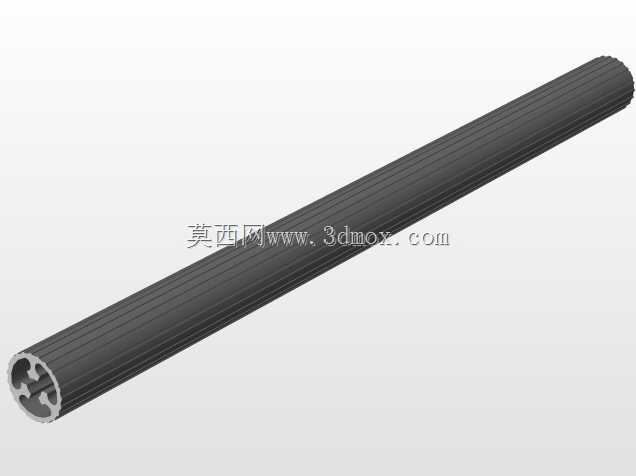

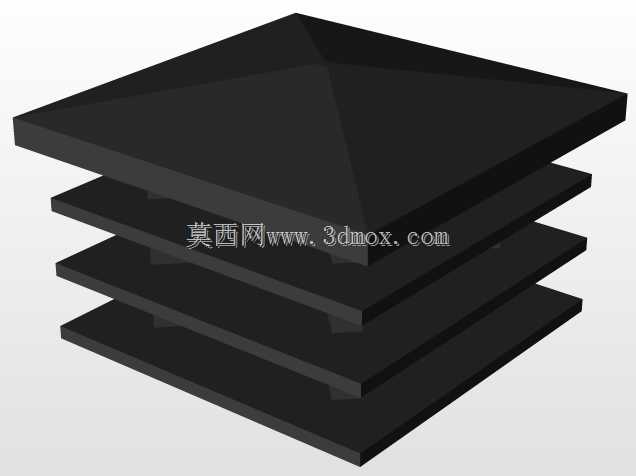

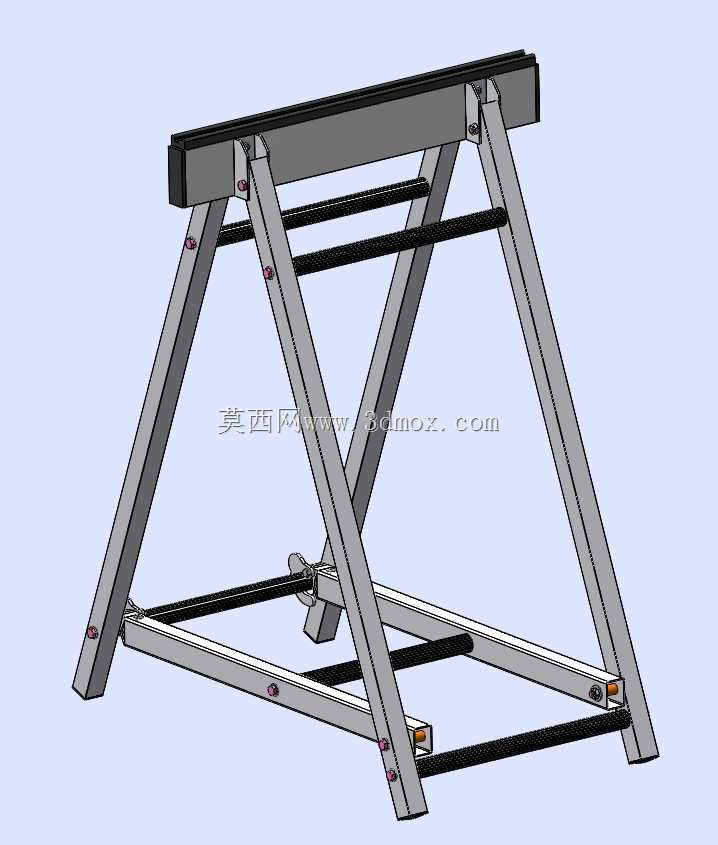

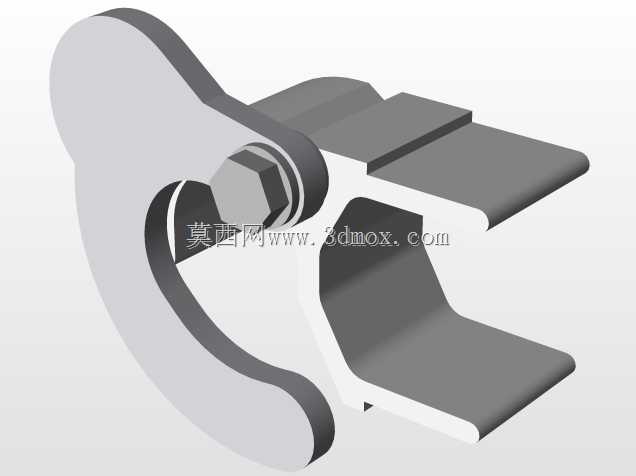

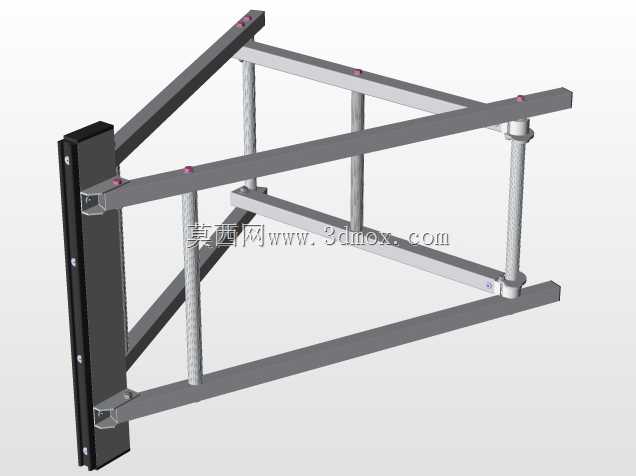

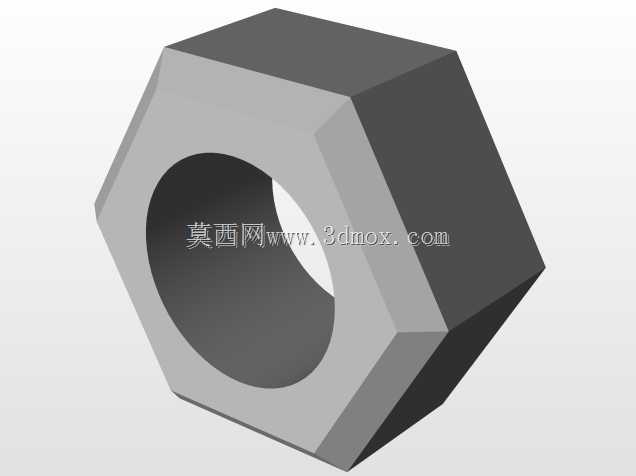

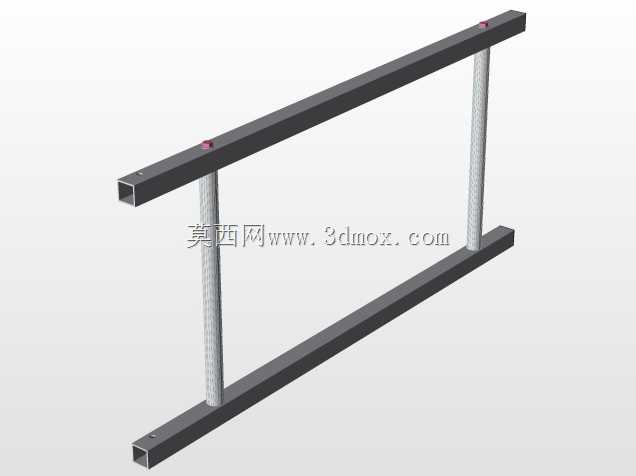

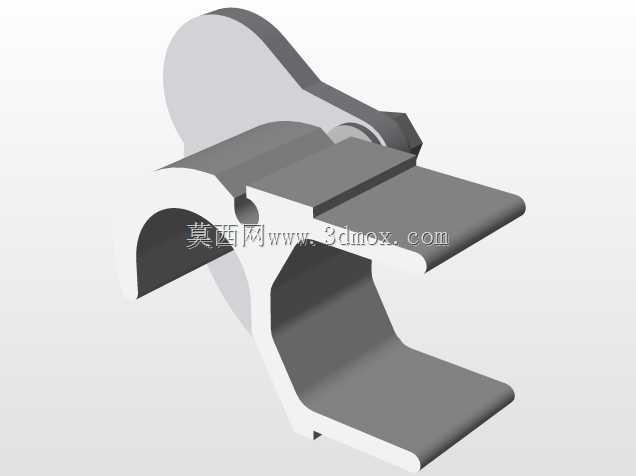

这款铝合金材质的龙门式支撑作业架，主要面向现场临时作业支撑、轻型物料承托、便携工位搭建这类场景设计，在装修现场临时板材裁切支撑、户外小型设备架设、车间临时工件摆放等工况下都能适配，相比固定式焊接支架，它的折叠属性可以大幅降低转运、收纳时的空间占用，单人即可完成展开、收纳、移位的全套操作，不需要额外辅助工具。从结构设计逻辑来看，整体采用对称式A字支腿布局，顶部设置通长的承载横梁，支腿之间通过多道横向连接杆做刚性拉结，避免支腿受载后出现外张变形，每处铰接点位都采用带防松结构的销轴连接，既保证折叠转动的顺畅度，也能在展开承载时锁止转动自由度，不会出现意外收拢的安全隐患。支腿底部设置了防滑耐磨的端垫，接触地面时可以增大摩擦力，在平整水泥地面、木质地板、瓷砖地面都能稳定放置，不会刮伤作业面表层。设计时充分考虑了安装边界的适配性，展开状态下支腿的外扩角度经过反复校核，在保证支撑稳定性的前提下，尽可能缩小底部占用的地面空间，不会对周边作业通道造成过多挤占；折叠状态下整体呈扁平长条状，可以塞入设备间隙、工具车储物格、车辆后备箱等狭小空间，适配多场景转场的使用需求。结构上所有杆件都采用标准铝合金型材加工，型材的壁厚经过承载校核，在额定承载范围内不会出现杆件弯曲、连接点位变形的问题，横向连接杆除了结构拉结作用外，还可以作为临时的脚踏点位、小型工具挂放点位，拓展实际使用时的功能。铰接点位的转动阻尼经过匹配调整，展开时支腿可以在任意角度短暂悬停，方便操作人员根据实际作业的高度需求、地面平整度微调支腿开合角度，不需要额外的支撑结构临时固定，调整到位后锁紧紧固件即可完成架设，整个架设过程耗时不超过一分钟，不需要复杂的组装流程，也不需要配套专用安装工具。在日常维护层面，铝合金材质本身的抗锈蚀属性可以适应潮湿户外、多粉尘车间等复杂工况，不需要做额外的表面防锈涂装，铰接点位定期加注少量润滑脂即可长期保持转动顺畅，连接紧固件只需要定期检查防松状态，没有复杂的维护保养要求。这类支撑结构的设计核心是在便携性和承载稳定性之间找到平衡，既不能为了减重过度削弱结构强度导致承载失效，也不能为了追求刚性采用过重的型材导致便携性丧失，这款结构通过对称传力路径的设计，让顶部承载的载荷可以均匀分流到四根支腿上，每根杆件的受力都控制在材料许用应力范围内，同时最大化减少冗余材料的使用，实现整体重量的控制。
