壁挂式圆形网格置物展示架结构设计

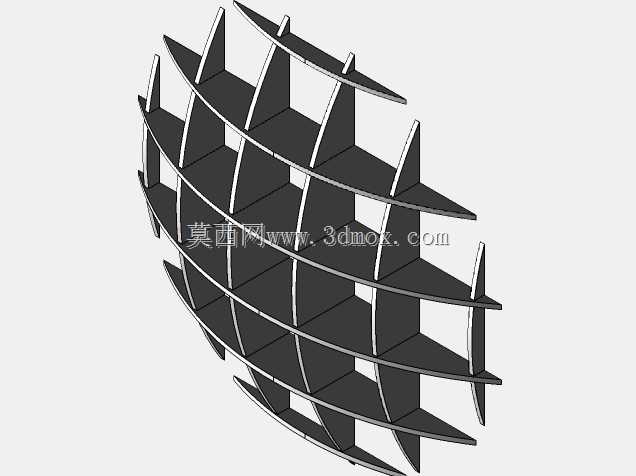

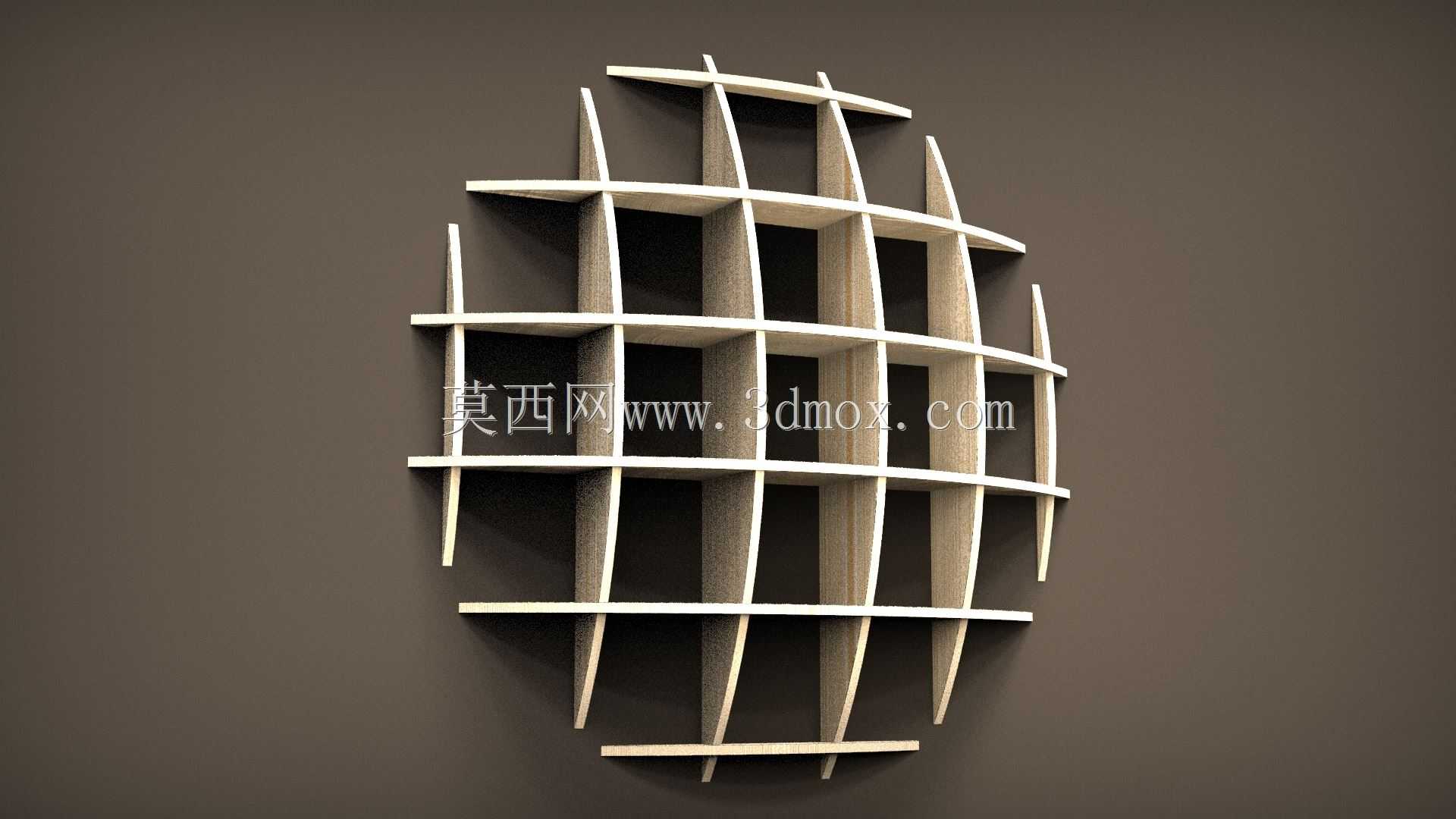

这款圆形壁挂置物架的设计，最初是针对文创零售空间、家居软装场景的墙面陈列需求开发，区别于常规方正层架的刻板观感，椭圆外轮廓搭配经纬交错的格层结构，能在完成收纳功能的同时，弱化墙面的单调感，适配北欧风、工业风、简约风等多种空间装修基调。从实际使用场景来看，这类架体常被安装在客厅背景墙、书店文创区、精品店陈列墙、咖啡馆软装区域，用来摆放小型手办、香薰摆件、装帧书籍、装饰盆栽等轻质陈列物，不需要占用地面或桌面空间，充分利用垂直墙面的闲置区域拓展收纳边界。设计过程中首先确定了整体外轮廓的椭圆曲率，横向最大直径1500mm，纵向高度适配常规住宅墙面的视平线区间，安装后架体中心距离地面高度控制在1400-1600mm区间时，能获得最佳的视觉观感与取放便利性，架体整体突出墙面的厚度控制在270mm，不会因为进深过大造成空间拥挤感，也能满足常规小型摆件的放置尺寸需求。格层的排布采用经纬交错的结构逻辑，横向层板与纵向肋板互相穿插咬合，所有连接节点采用插接配合加隐形紧固件的方式，既减少了外露五金件对整体外观的破坏，也能保证架体的整体结构强度，每一个独立格位的净空尺寸经过反复调整，既保证格位数量足够陈列多件物品，也不会因为格位过小导致常规尺寸的摆件无法放入。纵向肋板的外边缘顺着椭圆轮廓做顺滑收边，没有尖锐棱角，避免日常走动时发生磕碰，层板的承重经过受力校核，单格层板可承载3kg以内的物品，满足轻质陈列品的放置需求。安装结构采用隐藏式壁挂挂点，在架体背部预设挂装孔位，安装时先在墙面固定膨胀挂点，再将架体整体挂装即可，不需要复杂的现场拼装，挂点位置经过重心核算，挂装后架体不会出现前倾、歪斜的问题。架体的板材选用常规密度板或实木多层板即可加工，所有板件的裁切角度都经过参数化计算，横向层板的裁切弧度与椭圆外轮廓完全匹配，纵向肋板的开槽位置精准对应横向层板的厚度，装配时不需要额外打磨调整就能实现严丝合缝的配合，生产加工时可直接通过数控开料设备完成所有板件的裁切，加工效率高，适合批量生产，也能满足个性化定制的尺寸调整需求。
