手动螺旋起重顶升工具结构设计

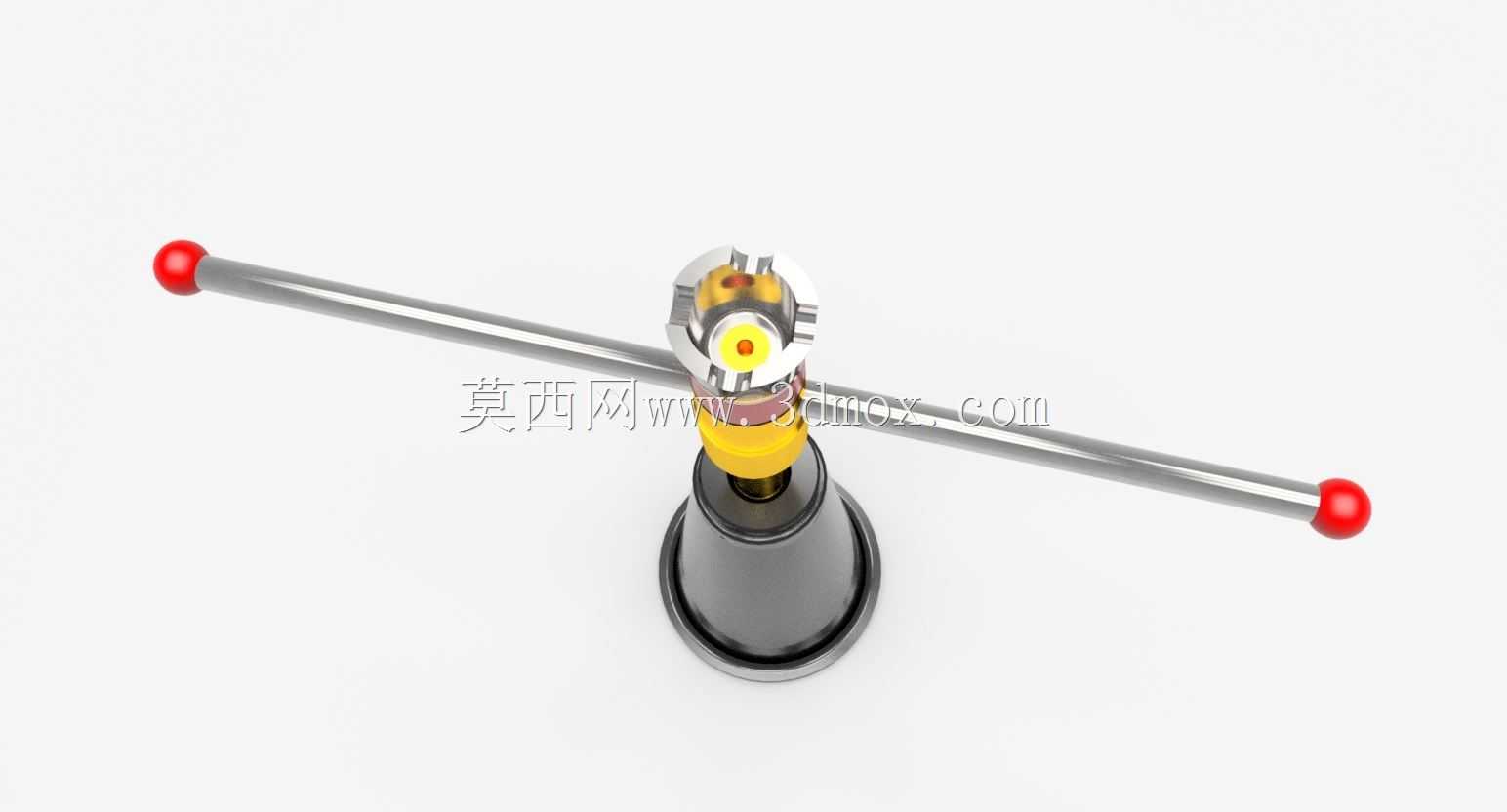

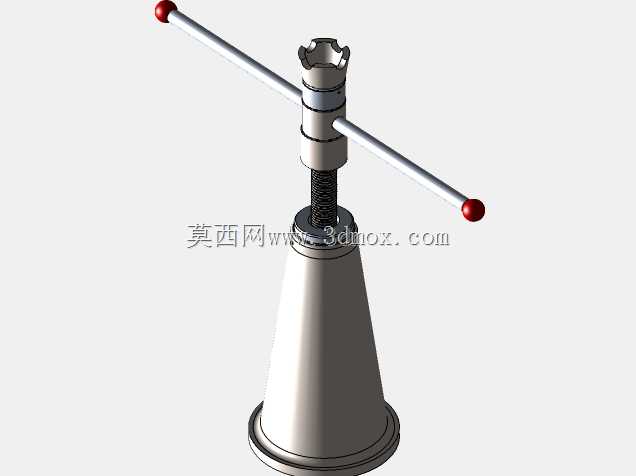

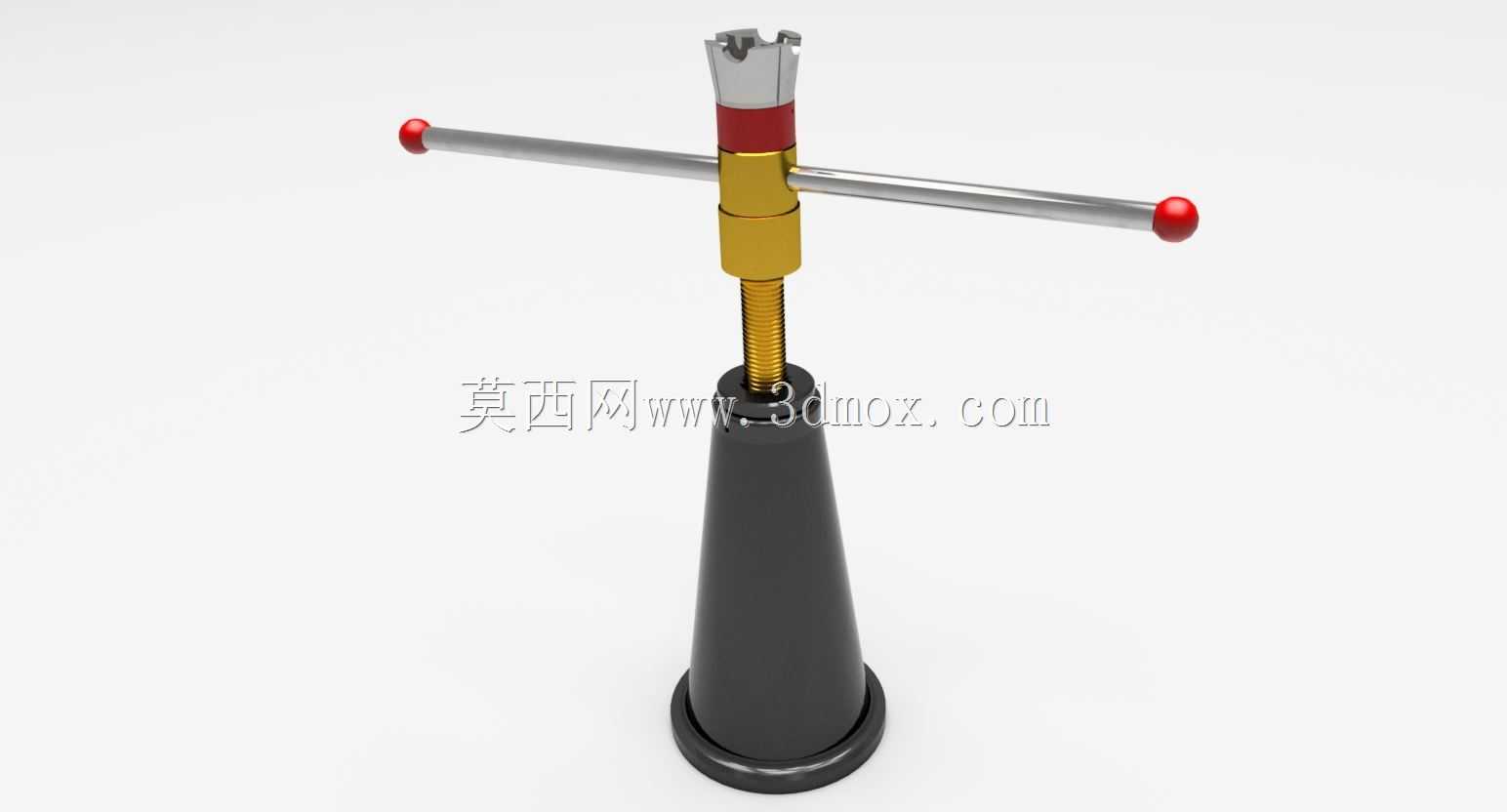

这款手动螺旋顶升工具，在设备检修、小型构件安装、车辆应急维修场景中应用十分广泛，尤其适合无动力气源、电源的野外作业场景，依靠纯机械螺旋传动实现载荷顶升，不存在液压类工具的密封泄漏、泄压回落风险，作业可靠性更有保障。从结构设计逻辑来看，整体采用锥台形底座作为承载基础，底座下边缘做了圆角过渡处理，既可以避免尖锐棱边刮伤作业接触面，也能在放置时自动找正，减少底座倾斜带来的侧翻风险，底座内部预留了足够的螺杆下行空间，保证最低顶升高度能适配低矮作业间隙的使用需求。中部的螺旋副是核心传力部件，铜质螺母嵌装在底座顶端的支撑段内，铜材质的耐磨特性可以降低螺杆反复旋动的磨损量，延长整体使用寿命，螺杆采用梯形螺纹传动，相比普通三角螺纹，牙根强度更高，传动效率更适配重载顶升的受力需求，螺纹旋合长度经过受力校核，满载荷状态下螺纹牙的剪切、挤压应力均在材料许用范围内，不会出现滑牙失效问题。顶部的顶帽做了开槽设计，可以适配不同形状的被顶升构件接触面，避免顶升过程中构件滑移，顶帽与螺杆顶端采用活动连接结构，顶升旋动操作杆时顶帽不会随螺杆同步转动，减少与被顶构件的摩擦剐蹭。操作杆采用横向穿装在螺杆顶端的结构，两端的球形端头既可以防止操作时手部滑脱，也能在需要更大操作力矩时，临时套入加力管延长力臂，降低操作力度。从安装边界尺寸来看，底座最大外径适配常规作业面的承载要求，整体收拢后的总高度可以放入多数车辆底盘的低位间隙，最大顶升行程覆盖日常小型设备检修、车辆换胎的常规顶升高度需求，操作时不需要额外的辅助安装固定，直接放置在平整坚硬的作业面即可使用。设计过程中充分考虑了手动操作的人机工程特性，操作杆的握持高度适配成年人员站立操作的手臂高度，旋动过程中不需要过度弯腰或者抬手，长时间作业的疲劳度更低，整体没有易损的密封件、电子元件，日常维护仅需要定期在螺纹副位置涂抹润滑脂，即可保证传动顺畅，在仓储物流的货位调整、小型机械的装配对位、建筑施工的小型构件找平场景中，都能稳定发挥顶升支撑作用，相比液压类顶升工具，对环境温度的适应性更强，低温、高温环境下都不会出现传动失效问题，存放时也不需要考虑放置姿态，不会出现内部介质泄漏污染存放环境的问题。
