方箱体式螺旋升降起重传动结构

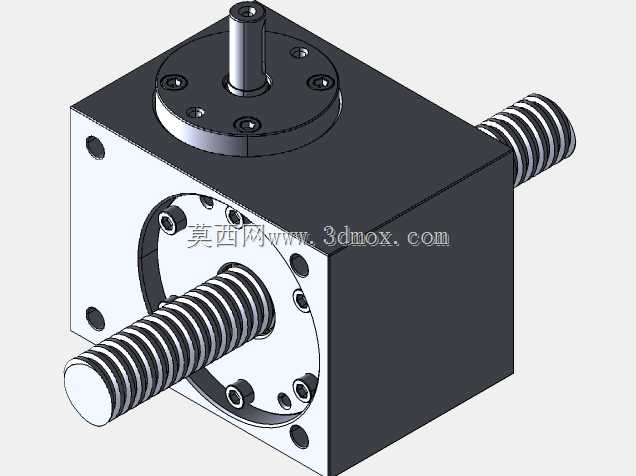

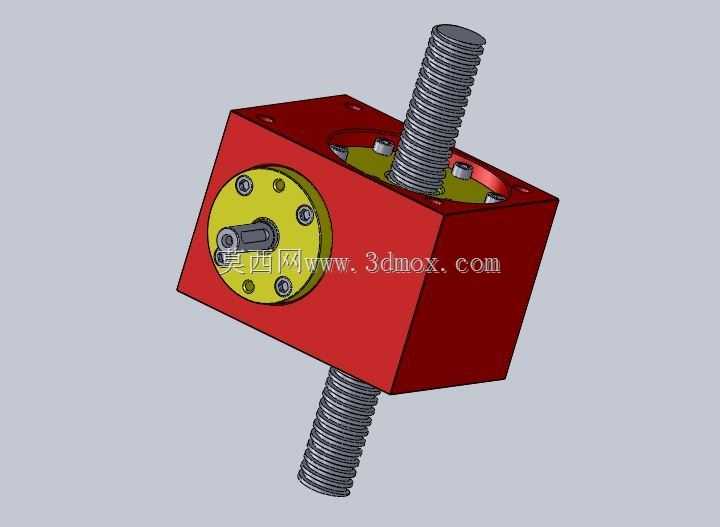

这款螺旋升降结构常被用于设备工位高度微调、重型工装夹具顶升、小型生产线工件举升定位场景，区别于液压类顶升部件，它无需配套液压站与密封管路，不存在长期使用后的油液渗漏问题，在洁净车间、食品加工生产线这类对油污管控严格的场景中适配性更强。从结构设计逻辑来看，整体采用方形封闭箱体作为承载基体，箱体内置蜗轮蜗杆啮合副，侧部伸出的输入轴可连接手动摇柄或者低速伺服电机，将输入的旋转运动通过蜗轮内孔的梯形螺纹副传递给贯穿箱体的传动丝杆，把回转运动转化为丝杆的直线升降动作，这种传动形式自带反向自锁特性，即便输入动力断开，顶升的负载也不会自行下坠，无需额外加装制动锁紧机构，大幅简化了配套安装的结构复杂度。设计过程中，箱体的安装面预留了标准螺栓过孔，可直接固定在设备基座或者工装台面上，丝杆两端的伸出长度可根据实际顶升行程需求做适配调整，侧部输入轴的轴径、键槽尺寸均符合通用手动附件、小型驱动电机的连接标准，无需额外定制转接法兰。箱体的壁厚经过载荷校核，可承受额定范围内的径向偏载与轴向冲击，日常使用中仅需定期向箱体内注入润滑脂即可维持蜗轮蜗杆副的传动效率，维护成本远低于同载荷等级的液压顶升部件。在安装边界上，方形箱体的轮廓规整，没有突出的外置管路或者阀组，可嵌入到紧凑的设备内部空间中使用，丝杆的轴线与箱体安装面保持严格垂直，安装时仅需保证基座平面的平面度公差在合理范围内，即可避免丝杆升降过程中出现卡滞、偏磨问题。不同于常见的立式独立千斤顶结构，这款传动结构可成对或者多组联动使用，通过联轴器将多台设备的输入轴连接，即可实现大尺寸平台的同步升降，在大型模具合模微调、舞台设备升降、重型仓储货架高度调整场景中都能稳定发挥作用，传动过程中运行平稳，没有液压部件的脉冲抖动问题，定位精度可满足毫米级的工位调整需求。
