方形轴流风机防护格栅结构设计

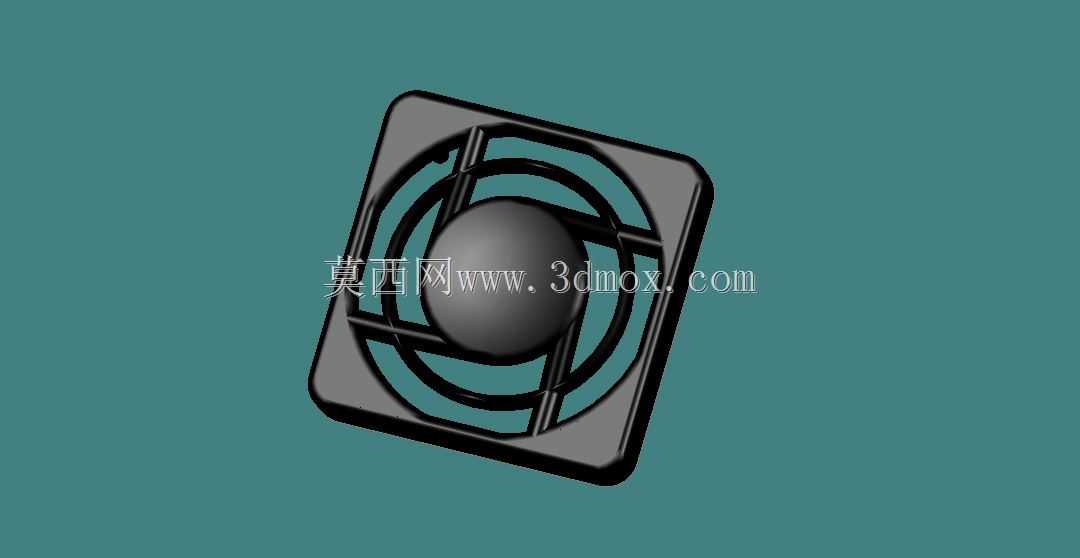

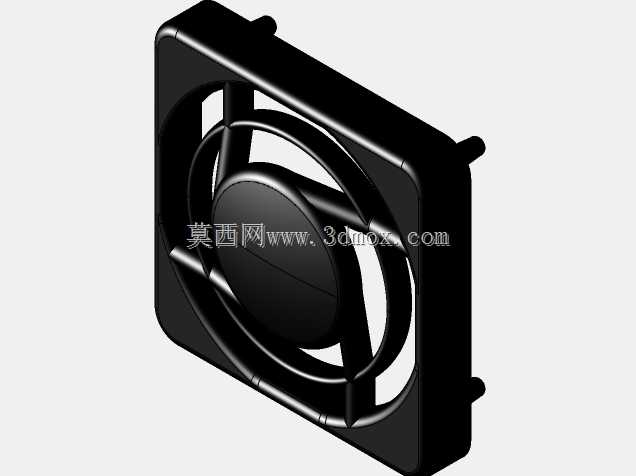

这款方形防护格栅主要配套小型轴流散热风机使用，常见于机柜散热、设备通风口、电子机箱排风位置的安全防护场景，日常工况中既可以阻挡外部异物进入风机叶轮区域造成卡滞、损坏，也能避免人员误触高速运转的风叶引发安全事故，是通风散热系统里不起眼但不可或缺的结构配件。从结构设计来看，整体采用外方内圆的框架布局，外框为带圆角的方形结构，四个边角预留了对应标准风机的安装孔位，安装边界完全匹配常规80mm、90mm、120mm等规格的轴流风机安装尺寸，安装时可直接通过螺丝穿过边角孔位与风机端面、设备壳体固定，无需额外定制转接件，适配性较强。格栅的筋条采用同心圆环加径向直筋的组合排布，同心圆环的间距经过反复校核，既保证足够的通风通流面积，不会因为筋条遮挡造成风阻过大影响散热效率，又能将格栅的镂空间隙控制在安全范围内，防止直径超过安全阈值的异物、手指伸入内部。中心位置的圆形凸台结构一方面作为筋条的交汇支撑点，提升整个格栅的结构强度，避免运输、安装过程中筋条受外力出现变形歪斜，另一方面也能对应风机轴心位置，安装时可快速对齐定位，减少装配对位的时间成本。材质选用上适配常规注塑成型工艺，壁厚均匀过渡，没有出现壁厚突变的结构，避免注塑生产时出现缩痕、翘曲等成型缺陷，筋条与外框、中心凸台的连接处都做了圆角过渡，减少应力集中的问题，长期在设备振动工况下使用也不容易出现筋条断裂的情况。格栅表面做了哑光处理，没有多余的装饰结构，完全以功能实现为核心设计导向，安装后与设备壳体贴合紧密，不会出现突出剐蹭的问题，在工业控制柜、电脑机箱、小型散热设备、新风系统末端等场景都能通用，结构简单可靠，批量生产成本可控，安装维护便捷，不需要特殊工具即可完成拆装更换。
