重型起重用双轮钢丝绳吊具结构

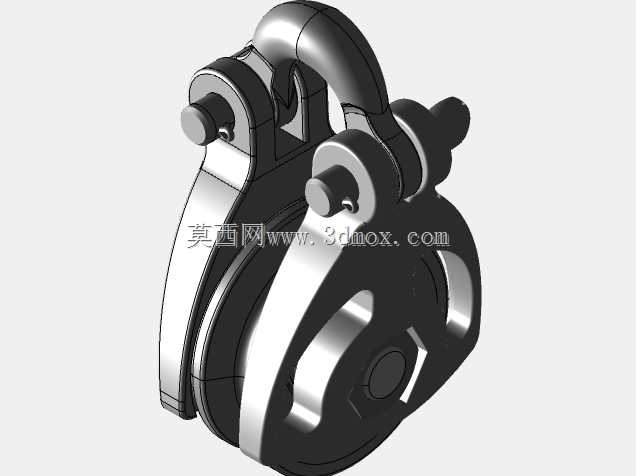

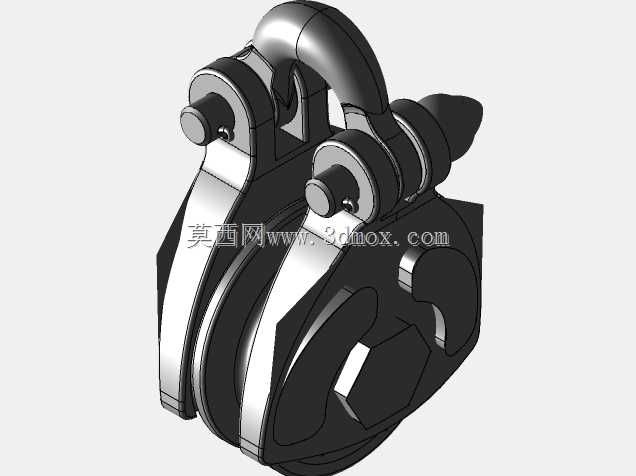

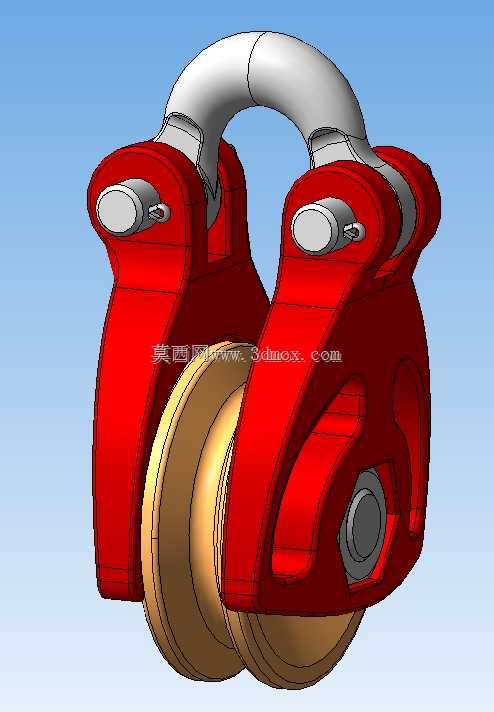

在重型设备吊装、港口货物装卸、大型构件移位这类高负载作业场景里，钢丝绳吊轮是改变钢索受力方向、分散载荷应力的核心受力构件，这套双轮结构的吊轮设计，针对大吨位吊装作业的频繁换向、高负载冲击工况做了针对性的结构优化。从实际使用场景来看，这类吊轮通常配套在起重吊具组、门式起重机副钩、重型吊装平衡梁的端部，既可以单组使用完成单索导向，也可以多组串联组成滑轮组实现省力吊装，适配直径区间在18mm到32mm的多层缠绕起重钢丝绳，轮槽的曲率半径做了1.05倍绳径的匹配设计，避免钢索在轮槽内出现挤压变形、断丝提前磨损的问题。设计过程中优先考虑了受力传递路径的合理性，顶部的弯形吊耳采用整体锻造式的圆弧过渡结构，没有直角应力集中区域，吊耳与两侧夹板的连接采用带防转卡槽的销轴结构，销轴端部加装了防脱挡板与锁紧螺栓，避免作业过程中销轴受振动窜出引发安全事故；两侧的夹板采用加厚合金钢板切割成型，夹板内侧与滑轮端面预留了1.5mm的间隙，既避免滑轮转动时出现卡滞，也能阻挡外部泥沙、焊渣进入轮轴配合面。滑轮本身采用双轮并排布局，相比单轮结构能将单根钢索的负载分摊到两个轮槽上，同等额定负载下可以降低单轮的接触应力，延长钢索与滑轮的使用寿命，轮体中心采用带防尘密封的滑动轴承配合，无需频繁加注润滑脂就能适应户外露天、多粉尘的作业环境。安装边界上，这套吊轮的顶部吊耳内宽适配厚度不超过40mm的吊装连接耳板，销轴直径匹配常规起重卸扣的连接尺寸，整体结构的外部轮廓做了圆角打磨处理，没有突出的尖锐棱角，避免吊装过程中刮擦钢索或者作业人员的防护装备；夹板外侧的锁紧螺母采用沉台嵌入式设计，不会在吊轮摆动过程中与周边构件发生碰撞干涉。实际选型时需要注意，这套结构的额定负载匹配要结合滑轮轴的抗剪强度、夹板的抗拉强度做综合校核，轮槽的表面硬度控制在HRC40-45之间，既保证足够的耐磨性，也不会因为硬度过高损伤钢丝绳的表面钢丝，在长时间连续作业的工况下，还可以在轮轴位置预留温度检测的安装位，实时监控轴承的温升情况，避免过热抱死引发钢索磨损断裂。
