双工位平移式快速夹持锁紧机构

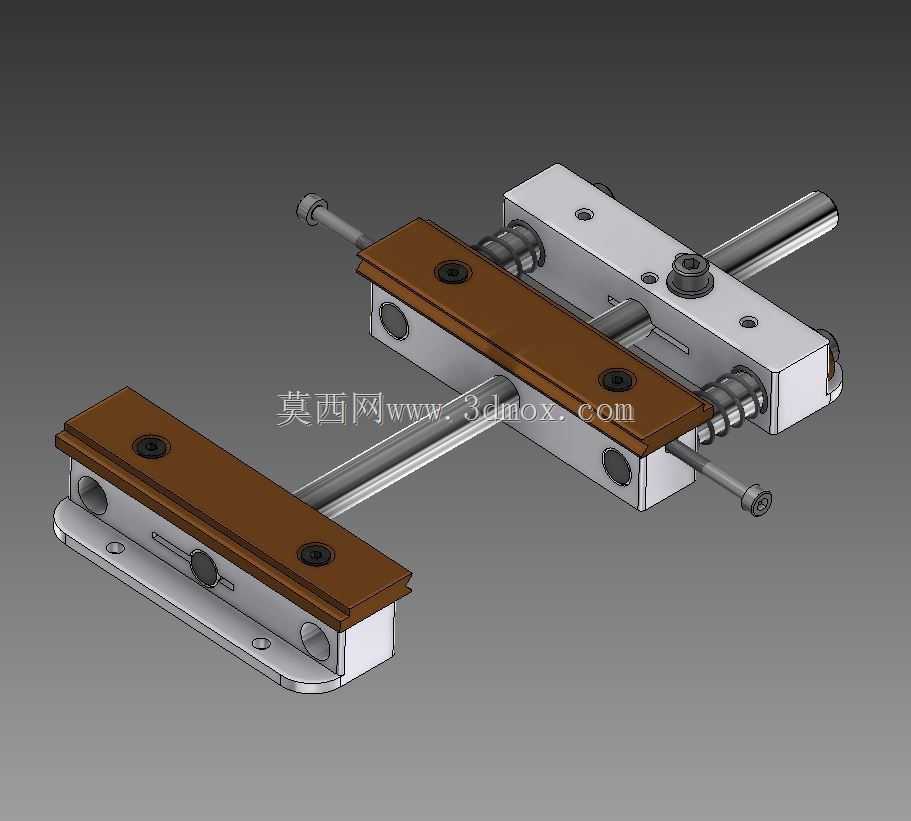

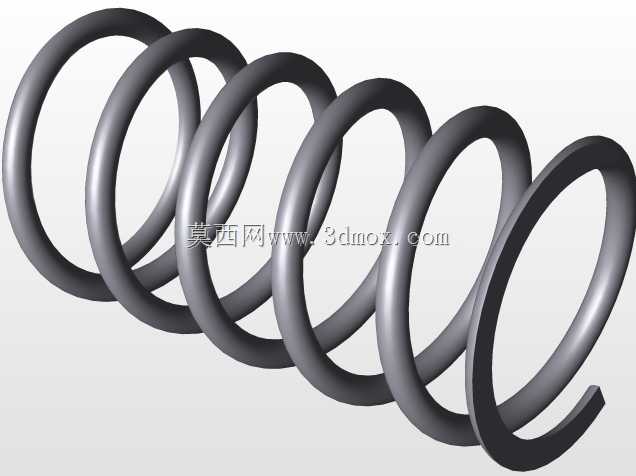

该类夹持机构常应用于小件精密加工工位、电子元器件组装治具、小型工件定位检测工装场景中，替代传统螺栓压紧、侧推顶丝的装夹方式，可大幅缩短单工位工件装夹耗时，适配频繁上下料的批量作业需求。从结构设计逻辑来看，整体采用双夹块对称平移布局，底部基座设置有贯穿式安装沉孔，可直接固定在标准工作台面或工装基板上，安装边界预留了足够的扳手操作空间，不会与周边送料、检测组件产生运动干涉。夹块工作面贴附防滑耐磨胶层，既可以增大与被夹持工件的接触摩擦力，避免夹紧过程中工件打滑移位，也能防止硬质金属夹块刮伤工件表面，适配表面质量要求较高的有色金属件、塑胶件装夹需求。传动部分采用导杆导向配合弹簧复位结构，两根平行光杆作为夹块的运动导向件，保证两侧夹块开合过程中无偏摆、卡滞，夹紧力沿导杆轴向均匀传递，不会对工件产生额外的侧向剪切力；内置的复位弹簧可在扳手解锁后自动推动夹块复位张开，无需手动拉开夹块即可取放工件，操作流程更顺畅。施奈尔扳手作为锁紧触发部件，采用偏心锁紧原理，扳动扳手至锁止位置时，偏心轮推动滑动座沿导杆轴向进给，配合弹簧预紧力实现工件的稳定夹持，锁紧状态下具备自锁特性，不会因为设备运行振动、工件受力出现松脱问题，锁紧力大小可通过调整端部的调节螺母进行适配，针对不同壁厚、不同材质的工件可灵活调整夹紧力区间，避免夹伤薄壁工件或是夹持力不足导致工件移位。整体结构无复杂异形零件，所有组成部件均为机加工标准件或易加工的板类、轴类零件，后期维护更换成本低，夹块可根据被夹持工件的外形更换适配的仿形工作面，拓展不同规格工件的装夹适配性。机构整体开合行程覆盖常见小型工件的装夹尺寸范围，安装孔位符合通用工装的孔距标准，可直接替换原有同规格的老式夹紧机构，无需对现有工装基板做二次改孔加工，适配性较强。
